فیوز شیشه‌ای 5×20 چیست؟ راهنمای کامل انواع، مشخصات و خرید فیوز 5 در 20
فیوز شیشه‌ای 5×20 یکی از قطعات پرکاربرد در مدارهای الکترونیکی است که برای محافظت از تجهیزات در برابر جریان بیش از حد استفاده می‌شود. این فیوز به دلیل ابعاد استاندارد، امکان بررسی ظاهری رشته داخلی و تنوع در جریان و ولتاژ نامی، در بسیاری از منابع تغذیه، تجهیزات اندازه‌گیری، لوازم الکترونیکی و دستگاه‌های صنعتی کاربرد دارد.
انتخاب فیوز مناسب نقش مهمی در افزایش ایمنی مدار و جلوگیری از آسیب دیدن قطعات الکترونیکی دارد. استفاده از فیوزی با جریان نامی نامناسب یا مشخصات فنی ناسازگار می‌تواند باعث قطع ناخواسته مدار یا کاهش سطح حفاظت تجهیزات شود.
در این مقاله از تینو الکترونیک، با فیوز شیشه‌ای 5×20، نحوه عملکرد، انواع کندکار و تندکار، مشخصات فنی، کاربردها، روش انتخاب و نکات مهم خرید این قطعه آشنا می‌شویم.
فیوز شیشه‌ای 5×20 چیست؟
فیوز شیشه‌ای 5×20 نوعی وسیله حفاظتی الکتریکی است که در صورت عبور جریان بیش از حد مشخص، مدار را قطع می‌کند. نام 5×20 به ابعاد اسمی بدنه فیوز اشاره دارد؛ یعنی قطر تقریبی 5 میلی‌متر و طول تقریبی 20 میلی‌متر.
بدنه این فیوز معمولاً از شیشه ساخته می‌شود و دو سر فلزی دارد که برای اتصال الکتریکی و نصب در فیوز هولدر استفاده می‌شوند. درون فیوز نیز یک المان فلزی حساس به جریان قرار دارد که در شرایط اضافه‌جریان، با گرم شدن بیش از حد ذوب می‌شود و مسیر عبور جریان را قطع می‌کند.
فیوز شیشه‌ای 5×20 در جریان‌های نامی مختلف تولید می‌شود. بنابراین ابعاد یکسان به معنی مشخصات الکتریکی یکسان نیست و هنگام خرید باید جریان، ولتاژ، سرعت عملکرد و ظرفیت قطع فیوز بررسی شوند.
این فیوز بیشتر برای حفاظت از مدارهای الکترونیکی در برابر اضافه‌جریان و برخی شرایط اتصال کوتاه استفاده می‌شود. عملکرد صحیح آن به انتخاب مشخصات متناسب با مدار و نصب اصولی بستگی دارد.
فیوز شیشه‌ای 5×20 چگونه کار می‌کند؟
عملکرد فیوز بر اساس اثر حرارتی جریان الکتریکی است. هنگامی که جریان از المان فلزی داخل فیوز عبور می‌کند، مقداری گرما تولید می‌شود. در محدوده جریان کاری مجاز، فیوز می‌تواند بدون قطع شدن به کار خود ادامه دهد؛ اما در صورت افزایش جریان، گرمای بیشتری در المان داخلی ایجاد می‌شود.
اگر شرایط اضافه‌جریان به اندازه کافی شدید یا طولانی باشد، المان داخلی ذوب می‌شود و مسیر جریان را قطع می‌کند.
مهم‌ترین مراحل عملکرد فیوز عبارت‌اند از:
عبور جریان عادی: جریان در محدوده مجاز از المان داخلی عبور می‌کند.
افزایش جریان: در اثر اضافه‌بار یا اتصال کوتاه، گرمای بیشتری در فیوز ایجاد می‌شود.
ذوب المان داخلی: با رسیدن المان به شرایط عملکرد، مسیر فلزی داخل فیوز قطع می‌شود.
قطع مدار: جریان عبوری متوقف می‌شود و از ادامه اضافه‌جریان جلوگیری خواهد شد.
زمان لازم برای قطع مدار به شدت جریان عبوری، مشخصات فیوز و شرایط محیطی بستگی دارد. به همین دلیل، همه فیوزها در برابر یک مقدار اضافه‌جریان، در زمان یکسانی عمل نمی‌کنند.
نکته مهم: فیوز قطعه‌ای یک‌بارمصرف است. پس از عملکرد، باید علت اضافه‌جریان بررسی شود و فیوز جایگزین با مشخصات مناسب نصب شود.
مشخصات فنی فیوز شیشه‌ای 5×20
برای انتخاب درست فیوز شیشه‌ای 5×20، لازم است مشخصات درج‌شده روی بدنه یا دیتاشیت آن بررسی شود.
۱. ابعاد فیوز
ابعاد اسمی این فیوز معمولاً 5 میلی‌متر قطر و 20 میلی‌متر طول است. این اندازه در بسیاری از فیوز هولدرهای استاندارد استفاده می‌شود.
بااین‌حال، پیش از خرید باید ابعاد واقعی، سازگاری با نگهدارنده و فضای نصب بررسی شود.
۲. جریان نامی (Rated Current)
جریان نامی مشخص می‌کند فیوز برای چه جریان کاری‌ای طراحی شده است. فیوزهای 5×20 با مقادیر جریان متفاوت تولید می‌شوند و انتخاب مقدار مناسب به مصرف جریان مدار و الزامات حفاظتی بستگی دارد.
برای مثال، فیوزهای 250 میلی‌آمپر، 500 میلی‌آمپر، 1 آمپر، 2 آمپر و 5 آمپر ممکن است در این قالب ابعادی عرضه شوند؛ اما موجود بودن هر مقدار به مدل و سازنده بستگی دارد.
جریان نامی را نباید صرفاً برابر با جریان مصرفی دستگاه انتخاب کرد. شرایط راه‌اندازی، جریان لحظه‌ای، دمای محیط و منحنی عملکرد فیوز نیز اهمیت دارند.
۳. ولتاژ نامی (Rated Voltage)
ولتاژ نامی نشان‌دهنده حداکثر ولتاژی است که فیوز طبق شرایط تعیین‌شده برای عملکرد ایمن در نظر گرفته شده است.
برای نمونه، برخی فیوزهای شیشه‌ای 5×20 دارای ولتاژ نامی 250 ولت AC هستند. این مقدار برای تمام مدل‌ها یکسان نیست و باید روی بدنه یا دیتاشیت بررسی شود.
استفاده از فیوزی با ولتاژ نامی نامناسب می‌تواند هنگام قطع جریان، به‌خصوص در شرایط اتصال کوتاه، خطرناک باشد.
۴. سرعت عملکرد فیوز
فیوزها از نظر زمان قطع به گروه‌های مختلفی تقسیم می‌شوند. دو نوع رایج عبارت‌اند از:
فیوز تندکار (Fast-Acting)
فیوز کندکار (Time-Delay یا Slow-Blow)
سرعت عملکرد مشخص می‌کند فیوز در برابر اضافه‌جریان با چه الگویی واکنش نشان دهد.
۵. ظرفیت قطع (Breaking Capacity)
ظرفیت قطع، حداکثر جریان خطایی است که فیوز می‌تواند در ولتاژ مشخص و شرایط آزمون تعیین‌شده به‌طور ایمن قطع کند.
در مدارهایی که احتمال جریان اتصال کوتاه بالا وجود دارد، این مشخصه اهمیت ویژه‌ای دارد. انتخاب فیوز صرفاً براساس جریان و ولتاژ نامی، بدون بررسی ظرفیت قطع، کافی نیست.
۶. افت ولتاژ و مقاومت داخلی
فیوز در حالت عادی نیز مقاومت الکتریکی محدودی دارد و هنگام عبور جریان، افت ولتاژ و تلفات حرارتی ایجاد می‌کند.
این مشخصات در مدارهای حساس به افت ولتاژ یا جریان‌های نسبتاً بالا اهمیت دارند و باید با توجه به دیتاشیت بررسی شوند.
انواع فیوز شیشه‌ای 5×20
فیوزهای شیشه‌ای 5×20 را می‌توان بر اساس سرعت عملکرد و برخی ویژگی‌های ساختاری دسته‌بندی کرد.

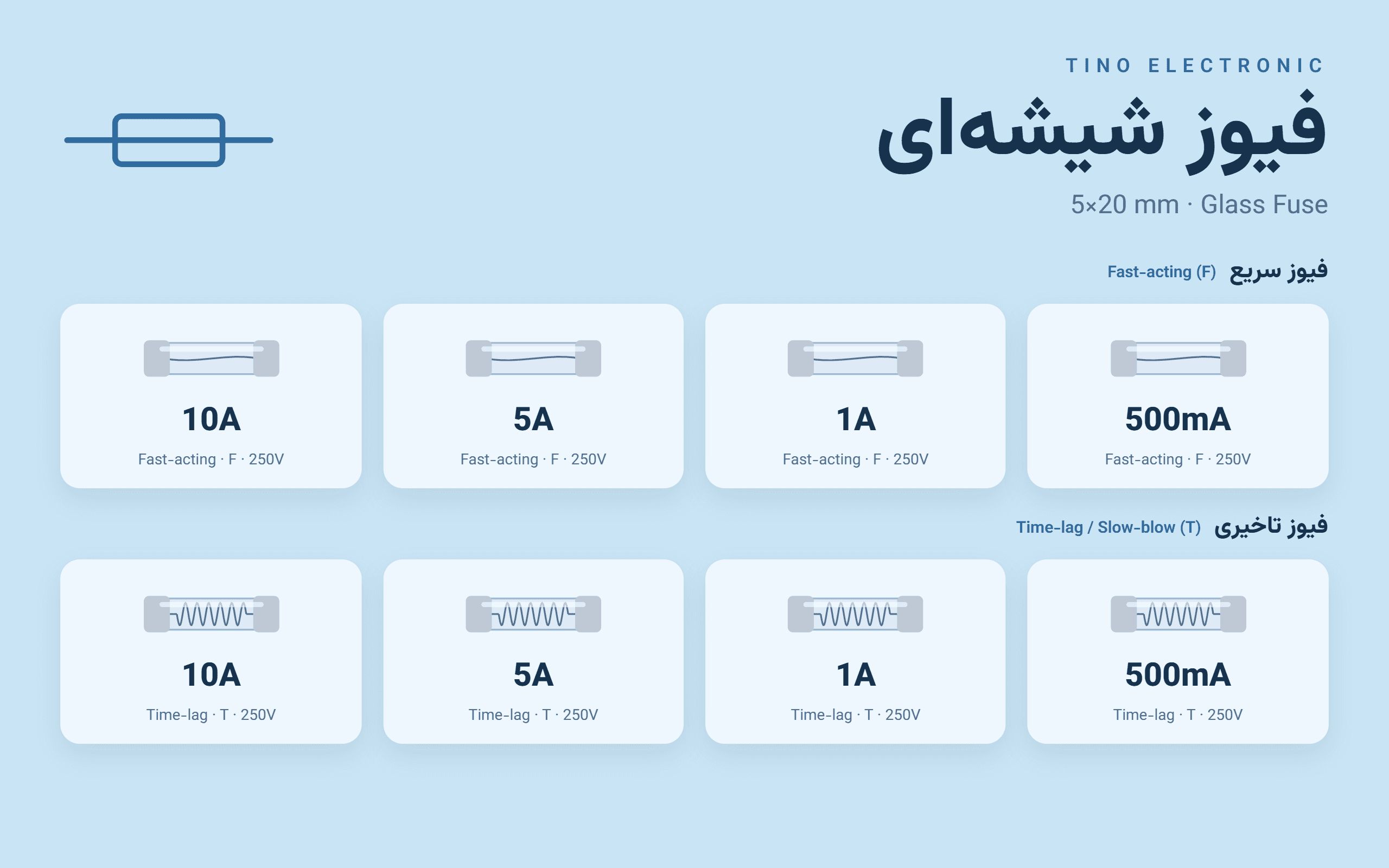

فیوز شیشه‌ای تندکار
فیوز تندکار که با علامت‌هایی مانند F در بسیاری از استانداردهای نام‌گذاری مشخص می‌شود، برای مدارهایی مناسب است که به حفاظت سریع در برابر اضافه‌جریان نیاز دارند.
این نوع فیوز در برخی مدارهای الکترونیکی حساس، تجهیزات اندازه‌گیری و مدارهایی که جریان راه‌اندازی زیادی ندارند، استفاده می‌شود.
انتخاب فیوز تندکار باید با توجه به جریان عادی مدار و تحمل قطعات در برابر اضافه‌جریان انجام شود.
فیوز شیشه‌ای کندکار
فیوز کندکار که در بسیاری از سیستم‌های نام‌گذاری با حرف T مشخص می‌شود، در برابر اضافه‌جریان‌های کوتاه‌مدت مشخص، زمان بیشتری برای قطع شدن در نظر می‌گیرد.
این ویژگی می‌تواند برای مدارهایی که هنگام روشن شدن جریان لحظه‌ای بالایی می‌کشند، مفید باشد؛ مانند برخی منابع تغذیه و تجهیزات دارای خازن‌های ورودی بزرگ.
بااین‌حال، فیوز کندکار برای هر دستگاهی مناسب نیست. منحنی زمان‌ـ‌جریان و شرایط راه‌اندازی باید با الزامات حفاظتی مدار مطابقت داشته باشند.
فیوز شیشه‌ای با ظرفیت قطع متفاوت
دو فیوز با ابعاد و جریان نامی یکسان ممکن است ظرفیت قطع متفاوتی داشته باشند. به همین دلیل، در انتخاب فیوز باید علاوه بر ابعاد و جریان، مشخصات قطع ایمن جریان خطا نیز بررسی شود.
همچنین همه فیوزهای 5×20 از نظر جنس المان داخلی، ساختار و مشخصات تأییدیه یکسان نیستند.
تفاوت فیوز تندکار و کندکار 5×20 چیست؟
مهم‌ترین تفاوت این دو نوع فیوز، رفتار زمانی آن‌ها در برابر اضافه‌جریان است.
ویژگیفیوز تندکارفیوز کندکارسرعت عملکردسریع‌تر در محدوده شرایط تعریف‌شدهدارای تأخیر عملکرد کنترل‌شدهتحمل جریان راه‌اندازیمعمولاً کمترمعمولاً بیشترکاربرد متداولمدارهای حساس با جریان راه‌اندازی محدودمدارهای دارای جریان هجومی کوتاه‌مدتعلامت رایج در نام‌گذاریFTمعیار انتخابنیاز به حفاظت سریعنیاز به تحمل اضافه‌جریان لحظه‌ای مشخص
برای مثال، یک منبع تغذیه ممکن است هنگام روشن شدن، به دلیل شارژ خازن‌های ورودی جریان لحظه‌ای بالایی بکشد. در چنین شرایطی، فیوز کندکار می‌تواند گزینه مناسبی باشد؛ البته تنها در صورتی که مشخصات فیوز با مدار و الزامات ایمنی آن مطابقت داشته باشد.
در مقابل، اگر مدار به حفاظت سریع‌تری نیاز داشته باشد و جریان راه‌اندازی قابل‌توجهی نداشته باشد، فیوز تندکار ممکن است مناسب‌تر باشد.
نکته: انتخاب تندکار یا کندکار فقط با تشخیص نوع دستگاه انجام نمی‌شود؛ نمودار زمان‌ـ‌جریان، جریان راه‌اندازی و مشخصات حفاظتی مدار باید بررسی شوند.
کاربردهای فیوز شیشه‌ای 5×20
فیوز شیشه‌ای 5×20 به دلیل ابعاد متداول و تنوع مشخصات، در تجهیزات الکترونیکی مختلف استفاده می‌شود.
۱. منابع تغذیه
در برخی منابع تغذیه، فیوز برای حفاظت ورودی مدار در برابر اضافه‌جریان و اتصال کوتاه به کار می‌رود. نوع فیوز باید با طراحی منبع تغذیه، جریان ورودی و الزامات ایمنی آن هماهنگ باشد.
۲. تجهیزات الکترونیکی خانگی
برخی تجهیزات الکترونیکی خانگی دارای فیوز شیشه‌ای 5×20 هستند. این قطعه می‌تواند از بخش‌های مشخصی از مدار در برابر جریان غیرمجاز محافظت کند.
۳. دستگاه‌های آزمایشگاهی و اندازه‌گیری
در برخی مولتی‌مترها، تجهیزات اندازه‌گیری و دستگاه‌های آزمایشگاهی از فیوزهای کارتریجی استفاده می‌شود. بااین‌حال، همه این تجهیزات از فیوز شیشه‌ای 5×20 استفاده نمی‌کنند و نوع، ظرفیت قطع و مشخصات ایمنی فیوز باید دقیقاً با مدل دستگاه مطابقت داشته باشد.
۴. مدارهای کنترلی
در برخی مدارهای کنترلی و بردهای الکترونیکی، فیوز برای حفاظت مسیر تغذیه یا بخش مشخصی از مدار نصب می‌شود.
۵. تجهیزات صوتی و تصویری
بسته به طراحی دستگاه، ممکن است در برخی تجهیزات صوتی و تصویری از فیوزهای کارتریجی 5×20 استفاده شود.
۶. پروژه‌های الکترونیکی
در بعضی پروژه‌های الکترونیکی و تجهیزات سفارشی، فیوز 5×20 همراه با فیوز هولدر مناسب به کار می‌رود تا امکان تعویض و نگهداری آسان‌تر فراهم شود.
چگونه فیوز شیشه‌ای 5×20 مناسب انتخاب کنیم؟
انتخاب فیوز مناسب به بررسی چند مشخصه اصلی نیاز دارد. در این فرایند باید از انتخاب صرفاً براساس ابعاد یا جریان اسمی خودداری کرد.
مرحله اول: بررسی فیوز اصلی دستگاه
اگر قصد تعویض فیوز یک دستگاه را دارید، ابتدا اطلاعات روی فیوز قبلی، دفترچه راهنمای دستگاه یا دیتاشیت سازنده را بررسی کنید.
مرحله دوم: تعیین جریان کاری مدار
جریان مصرفی مدار و تغییرات آن در زمان روشن شدن باید مشخص شود. جریان نامی فیوز باید با الزامات حفاظتی دستگاه هماهنگ باشد.
مرحله سوم: تعیین ولتاژ نامی
ولتاژ نامی فیوز باید برای ولتاژ کاری مدار و شرایط قطع جریان خطا مناسب باشد.
مرحله چهارم: انتخاب نوع عملکرد
با توجه به جریان راه‌اندازی و حساسیت مدار، نوع تندکار یا کندکار انتخاب می‌شود.
مرحله پنجم: بررسی ظرفیت قطع
ظرفیت قطع فیوز باید برای جریان اتصال کوتاه احتمالی در محل نصب کافی باشد.
مرحله ششم: بررسی ابعاد و نوع نصب
قطر، طول، نوع کلاهک‌های فلزی و سازگاری با فیوز هولدر باید بررسی شوند.
مرحله هفتم: بررسی کیفیت و مشخصات سازنده
انتخاب قطعه با مشخصات فنی روشن و قابل‌ردیابی، احتمال استفاده از فیوز نامناسب را کاهش می‌دهد.
چرا نباید فیوز سوخته را با فیوز آمپر بالاتر جایگزین کرد؟
یکی از اشتباهات رایج هنگام تعمیر تجهیزات الکترونیکی، استفاده از فیوزی با جریان نامی بالاتر برای جلوگیری از سوختن مجدد آن است.
فیوز براساس الزامات حفاظتی مدار انتخاب می‌شود. اگر فیوز مرتب قطع می‌شود، ممکن است دستگاه با اضافه‌بار، اتصال کوتاه، خرابی قطعات یا جریان راه‌اندازی خارج از محدوده طراحی مواجه باشد.
جایگزینی فیوز با مدل آمپر بالاتر، بدون بررسی مدار، می‌تواند باعث شود جریان خطرناک برای مدت طولانی‌تری عبور کند و به سیم‌کشی، برد یا قطعات آسیب برساند.
همچنین استفاده از سیم، فویل یا اجسام فلزی به‌جای فیوز، حفاظت مدار را از بین می‌برد و خطر آتش‌سوزی و برق‌گرفتگی را افزایش می‌دهد.
در صورت سوختن فیوز، ابتدا باید علت خرابی بررسی شود و سپس فیوزی با مشخصات مورد تأیید سازنده نصب شود.
تفاوت فیوز شیشه‌ای 5×20 با فیوز 6×30
فیوزهای 5×20 و 6×30 از نظر ابعاد فیزیکی با یکدیگر تفاوت دارند.
ویژگیفیوز 5×20فیوز 6×30قطر اسمی5 میلی‌متر6 میلی‌مترطول اسمی20 میلی‌متر30 میلی‌مترسازگاری با فیوز هولدرمخصوص ابعاد سازگار با 5×20مخصوص ابعاد سازگار با 6×30قابلیت جایگزینی مستقیمفقط در صورت سازگاری کاملفقط در صورت سازگاری کامل
این دو فیوز را نمی‌توان صرفاً به دلیل شباهت ظاهری جایگزین یکدیگر کرد. ابعاد، نوع نگهدارنده و مشخصات الکتریکی باید با مدار مطابقت داشته باشند.
آیا فیوز شیشه‌ای 5×20 قابل تعمیر است؟
خیر. فیوزی که المان داخلی آن قطع شده است، برای استفاده مجدد طراحی نشده است و باید با یک فیوز سالم و دارای مشخصات مناسب جایگزین شود.
تلاش برای تعمیر فیوز، اتصال مجدد المان داخلی یا استفاده از قطعه فلزی به‌جای آن، عملکرد حفاظتی فیوز را مختل می‌کند و می‌تواند خطرناک باشد.
پیش از تعویض، علت سوختن فیوز را بررسی کنید؛ زیرا ممکن است خرابی یک قطعه دیگر در مدار باعث قطع مکرر فیوز شده باشد.
نکات مهم هنگام خرید فیوز شیشه‌ای 5×20
برای خرید فیوز شیشه‌ای مناسب، موارد زیر را در نظر بگیرید:
ابعاد دقیق فیوز باید با نگهدارنده سازگار باشد.
جریان نامی باید براساس طراحی مدار انتخاب شود.
ولتاژ نامی فیوز باید با شرایط کاری مطابقت داشته باشد.
نوع تندکار یا کندکار باید با جریان راه‌اندازی و نیاز حفاظتی دستگاه هماهنگ باشد.
ظرفیت قطع باید برای جریان خطای احتمالی کافی باشد.
مشخصات فنی و استانداردهای مرتبط با محصول باید بررسی شوند.
در صورت تعویض فیوز دستگاه، مشخصات توصیه‌شده سازنده در اولویت قرار دارند.
اگر قصد خرید فیوز شیشه‌ای 5×20 را دارید، بهتر است پیش از انتخاب نهایی، جریان نامی، ولتاژ، نوع عملکرد و کاربرد موردنظر را مشخص کنید.
جمع‌بندی
فیوز شیشه‌ای 5×20 یکی از قطعات حفاظتی متداول در مدارهای الکترونیکی است که با قطع جریان در شرایط اضافه‌جریان، به محافظت از تجهیزات کمک می‌کند. این فیوز در جریان‌ها و مشخصات مختلف تولید می‌شود و برای انتخاب صحیح آن باید علاوه بر ابعاد، به جریان نامی، ولتاژ نامی، سرعت عملکرد و ظرفیت قطع توجه کرد.
فیوز تندکار و کندکار 5×20 رفتار متفاوتی در برابر اضافه‌جریان دارند و انتخاب میان آن‌ها باید براساس شرایط واقعی مدار انجام شود. همچنین استفاده از فیوز جایگزین با مشخصات نامناسب یا جریان نامی بالاتر می‌تواند سطح حفاظت دستگاه را کاهش دهد.
برای انتخاب فیوز مناسب، مشخصات فیوز اصلی یا الزامات طراحی مدار را بررسی کنید و محصولی متناسب با نیاز خود تهیه کنید.
سوالات متداول درباره فیوز شیشه‌ای 5×20
فیوز شیشه‌ای 5×20 یعنی چه؟
این عبارت به فیوزی با قطر اسمی 5 میلی‌متر و طول اسمی 20 میلی‌متر اشاره دارد. این اندازه در بسیاری از تجهیزات الکترونیکی استفاده می‌شود.
فیوز شیشه‌ای 5×20 در چه آمپرهایی موجود است؟
این فیوز در جریان‌های نامی متنوعی تولید می‌شود؛ از جمله مقادیر میلی‌آمپری و آمپری. مقدارهای موجود به سازنده و مدل محصول بستگی دارند.
تفاوت فیوز 5×20 تندکار و کندکار چیست؟
فیوز تندکار در شرایط تعریف‌شده سریع‌تر عمل می‌کند، درحالی‌که فیوز کندکار برای تحمل اضافه‌جریان‌های کوتاه‌مدت مشخص طراحی شده است. انتخاب میان آن‌ها به نیاز حفاظتی مدار بستگی دارد.
آیا فیوز شیشه‌ای 5×20 برای برق شهر مناسب است؟
برخی مدل‌های این فیوز برای کاربردهای مشخص در برق شهر طراحی شده‌اند؛ اما مناسب بودن آن به ولتاژ نامی، ظرفیت قطع، استانداردهای ایمنی و طراحی مدار بستگی دارد.
آیا می‌توان فیوز 5×20 را با فیوز 6×30 جایگزین کرد؟
این دو فیوز ابعاد متفاوتی دارند و معمولاً جایگزینی مستقیم آن‌ها امکان‌پذیر نیست. سازگاری نگهدارنده و مشخصات الکتریکی باید بررسی شوند.
چرا فیوز شیشه‌ای دستگاه می‌سوزد؟
اضافه‌بار، اتصال کوتاه، خرابی قطعات یا جریان راه‌اندازی بیش از حد می‌تواند باعث قطع فیوز شود. در صورت تکرار این اتفاق، علت خرابی باید بررسی شود.
آیا می‌توان به‌جای فیوز سوخته از فیوز آمپر بالاتر استفاده کرد؟
خیر، مگر اینکه مشخصات سازنده و طراحی مدار چنین تغییری را تأیید کنند. استفاده از فیوز آمپر بالاتر بدون بررسی فنی می‌تواند حفاظت مدار را مختل کند.
هنگام خرید فیوز شیشه‌ای 5×20 چه مشخصاتی مهم است؟
جریان نامی، ولتاژ نامی، سرعت عملکرد، ظرفیت قطع، ابعاد و سازگاری با فیوز هولدر از مهم‌ترین معیارهای انتخاب هستند.
