فیوز شیشه‌ای 6×30 چیست؟ راهنمای کامل انواع، کاربردها و خرید فیوز 6 در 30
فیوز شیشه‌ای 6×30 یکی از قطعات حفاظتی در مدارهای الکترونیکی است که برای قطع جریان در شرایط اضافه‌جریان و اتصال کوتاه استفاده می‌شود. این فیوز به دلیل ابعاد مشخص، ساختار ساده و تنوع در جریان و ولتاژ نامی، در برخی منابع تغذیه، تجهیزات اندازه‌گیری، دستگاه‌های الکترونیکی و مدارهای کنترلی کاربرد دارد.
انتخاب فیوز مناسب نقش مهمی در حفاظت از قطعات الکترونیکی، کاهش خطر آسیب به مدار و افزایش ایمنی تجهیزات دارد. هنگام خرید فیوز شیشه‌ای، تنها توجه به ابعاد کافی نیست؛ جریان نامی، ولتاژ نامی، سرعت عملکرد و ظرفیت قطع نیز باید با شرایط کاری مدار مطابقت داشته باشند.
در این مقاله از تینو الکترونیک، با فیوز شیشه‌ای 6×30، نحوه عملکرد، انواع تندکار و کندکار، مشخصات فنی، کاربردها، روش انتخاب و نکات مهم خرید این قطعه آشنا می‌شویم.
فیوز شیشه‌ای 6×30 چیست؟
فیوز شیشه‌ای 6×30 نوعی وسیله حفاظتی الکتریکی است که در صورت عبور جریان بیش از حد مجاز، مسیر عبور جریان را قطع می‌کند. عبارت 6×30 به ابعاد اسمی این فیوز اشاره دارد؛ یعنی قطر تقریبی 6 میلی‌متر و طول تقریبی 30 میلی‌متر.
این فیوز معمولاً از یک بدنه شفاف شیشه‌ای، دو کلاهک فلزی در دو انتها و یک المان فلزی حساس به جریان تشکیل شده است. هنگامی که جریان بیش از حد مشخص از فیوز عبور می‌کند، گرمای ایجادشده می‌تواند باعث ذوب شدن المان داخلی و قطع مدار شود.
بدنه شفاف در بسیاری از مدل‌ها امکان بررسی ظاهری المان داخلی را فراهم می‌کند؛ بااین‌حال، سالم به نظر رسیدن رشته فلزی به معنی تأیید کامل عملکرد الکتریکی فیوز نیست.
فیوزهای شیشه‌ای 6×30 در مدل‌های مختلفی با جریان نامی، ولتاژ نامی و سرعت عملکرد متفاوت تولید می‌شوند. بنابراین، هنگام انتخاب این قطعه باید مشخصات فنی مدل موردنظر را بررسی کرد.
فیوز شیشه‌ای 6×30 چگونه کار می‌کند؟
عملکرد فیوز شیشه‌ای بر اساس اثر حرارتی جریان الکتریکی است. با عبور جریان از المان فلزی داخل فیوز، مقداری گرما تولید می‌شود. در جریان‌های عادی و شرایط کاری تعیین‌شده، فیوز می‌تواند بدون قطع شدن به کار خود ادامه دهد؛ اما افزایش جریان باعث تولید گرمای بیشتر در المان داخلی می‌شود.
اگر مقدار و مدت اضافه‌جریان به حد عملکرد فیوز برسد، المان داخلی ذوب می‌شود و مسیر عبور جریان قطع خواهد شد.
عملکرد فیوز را می‌توان در چهار مرحله خلاصه کرد:
عبور جریان عادی: جریان مدار از المان داخلی فیوز عبور می‌کند.
افزایش جریان: در اثر اضافه‌بار یا اتصال کوتاه، گرمای بیشتری در المان ایجاد می‌شود.
قطع المان داخلی: با رسیدن شرایط کاری به محدوده عملکرد فیوز، المان فلزی ذوب می‌شود.
قطع جریان مدار: مسیر الکتریکی باز می‌شود و از ادامه عبور جریان جلوگیری خواهد شد.
زمان قطع فیوز به شدت جریان، مدت اضافه‌جریان، مشخصات ساختاری فیوز و شرایط محیطی بستگی دارد. به همین دلیل، دو فیوز با جریان نامی یکسان ممکن است در برابر یک اضافه‌جریان مشخص رفتار زمانی متفاوتی داشته باشند.
نکته مهم: فیوز یک قطعه حفاظتی یک‌بارمصرف است. پس از قطع شدن، باید علت خرابی بررسی شود و فیوز جایگزین با مشخصات مناسب نصب شود.
مشخصات فنی فیوز شیشه‌ای 6×30
برای خرید و استفاده صحیح از فیوز شیشه‌ای 6×30، باید پارامترهای فنی آن را بشناسید.
۱. ابعاد فیوز
ابعاد اسمی این فیوز معمولاً شامل قطر 6 میلی‌متر و طول 30 میلی‌متر است. این اندازه با بسیاری از فیوزهای کارتریجی کوچک متفاوت است و باید با ابعاد نگهدارنده فیوز مطابقت داشته باشد.
پیش از خرید، قطر، طول و نوع اتصال فیوز را بررسی کنید؛ زیرا حتی تفاوت اندک در ابعاد ممکن است نصب صحیح قطعه را دشوار کند.
۲. جریان نامی (Rated Current)
جریان نامی نشان می‌دهد فیوز برای کار در چه محدوده‌ای از جریان و تحت شرایط تعریف‌شده طراحی شده است.
فیوزهای شیشه‌ای 6×30 ممکن است در جریان‌های نامی مختلف، از مقادیر میلی‌آمپری تا چند آمپر، عرضه شوند. مقدار دقیق به مدل و سازنده بستگی دارد.
انتخاب جریان نامی نباید صرفاً بر اساس جریان مصرفی دستگاه انجام شود. جریان راه‌اندازی، تغییرات بار، دمای محیط و الزامات حفاظتی مدار نیز باید در نظر گرفته شوند.
۳. ولتاژ نامی (Rated Voltage)
ولتاژ نامی مشخص می‌کند فیوز برای قطع جریان در چه سطح ولتاژی و تحت شرایط تعیین‌شده طراحی شده است.
برخی مدل‌های فیوز شیشه‌ای برای کاربردهای مشخص در مدارهای AC یا DC ساخته می‌شوند. این دو کاربرد لزوماً قابل‌جایگزینی نیستند؛ زیرا قطع جریان مستقیم می‌تواند به دلیل نبود عبور طبیعی جریان از صفر، شرایط دشوارتری ایجاد کند.
بنابراین، ولتاژ نامی و نوع جریان باید با شرایط واقعی مدار مطابقت داشته باشند.
۴. سرعت عملکرد فیوز
سرعت عملکرد، رفتار زمانی فیوز در برابر اضافه‌جریان را مشخص می‌کند. فیوزهای تندکار و کندکار از رایج‌ترین انواع این قطعه هستند.
انتخاب نوع مناسب به حساسیت مدار و میزان جریان لحظه‌ای هنگام روشن شدن دستگاه بستگی دارد.
۵. ظرفیت قطع (Breaking Capacity)
ظرفیت قطع، حداکثر جریان خطایی است که فیوز می‌تواند در ولتاژ مشخص و شرایط آزمون تعیین‌شده به‌طور ایمن قطع کند.
این پارامتر در مدارهایی که احتمال اتصال کوتاه با جریان بالا وجود دارد، اهمیت زیادی دارد. جریان نامی به‌تنهایی نشان نمی‌دهد که فیوز توانایی قطع ایمن هر جریان خطایی را دارد.
۶. مشخصات حرارتی
فیوز هنگام عبور جریان، گرما تولید می‌کند. دمای محیط، جریان واقعی، نوع نگهدارنده و شرایط نصب بر عملکرد حرارتی آن تأثیر می‌گذارند.
در تجهیزات حساس یا مدارهایی که به‌صورت مداوم کار می‌کنند، توجه به مشخصات حرارتی و شرایط نصب ضروری است.

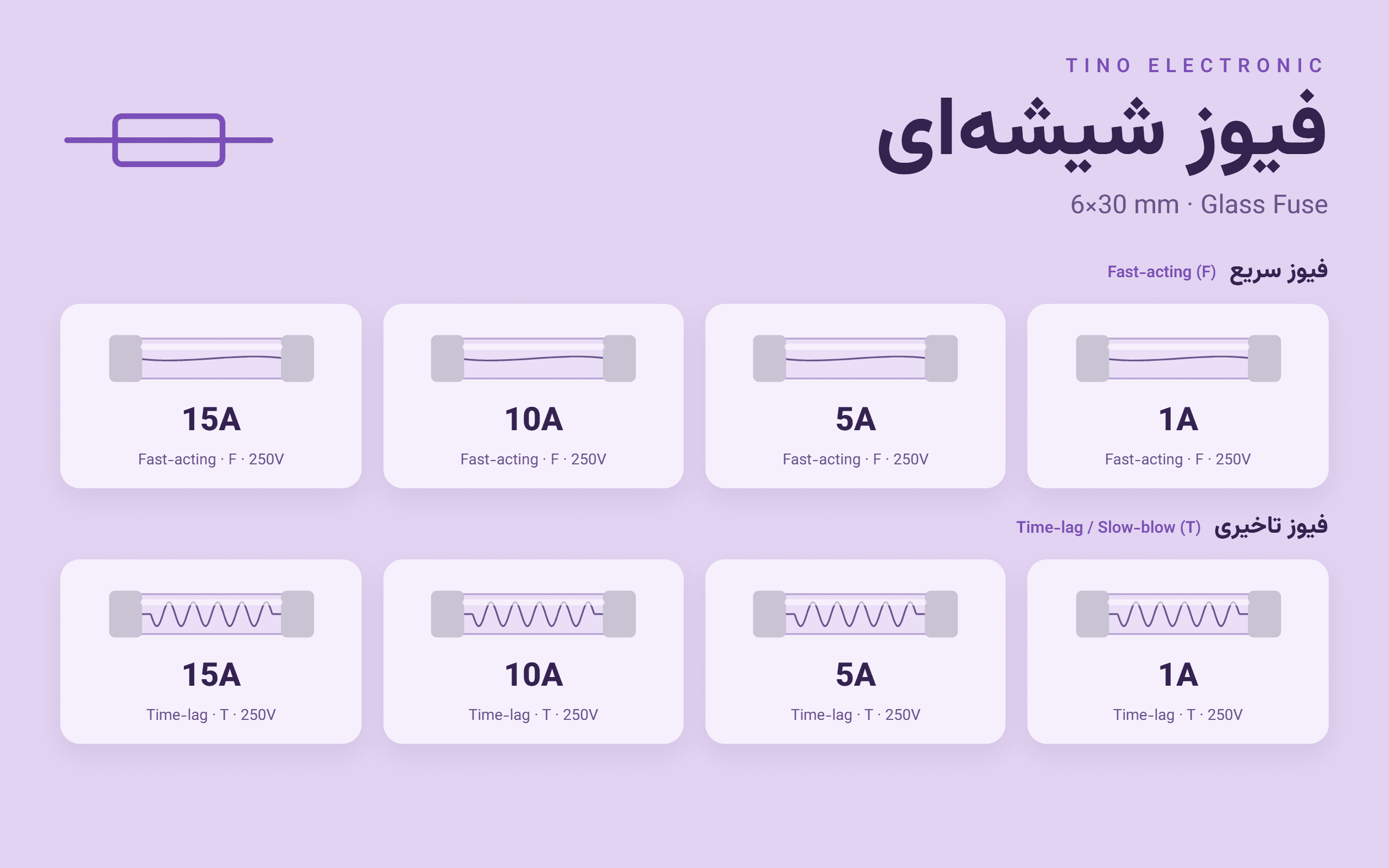

انواع فیوز شیشه‌ای 6×30
فیوزهای شیشه‌ای 6×30 را می‌توان بر اساس سرعت عملکرد و مشخصات حفاظتی دسته‌بندی کرد.
فیوز شیشه‌ای 6×30 تندکار
فیوز تندکار یا Fast-Acting برای کاربردهایی طراحی شده است که در آن‌ها قطع نسبتاً سریع جریان اضافی اهمیت دارد.
این نوع فیوز ممکن است در برخی مدارهای الکترونیکی حساس، تجهیزات اندازه‌گیری و مدارهایی که جریان راه‌اندازی محدودی دارند استفاده شود.
فیوز تندکار باید با توجه به جریان عادی مدار و تحمل قطعات در برابر اضافه‌جریان انتخاب شود. استفاده از آن در مدارهایی با جریان هجومی زیاد ممکن است به قطع ناخواسته منجر شود.
فیوز شیشه‌ای 6×30 کندکار
فیوز کندکار یا Time-Delay برای تحمل اضافه‌جریان‌های کوتاه‌مدت مشخص طراحی شده است و در صورت تداوم یا افزایش کافی جریان، مدار را قطع می‌کند.
این ویژگی در برخی منابع تغذیه و تجهیزات دارای جریان راه‌اندازی بالا مفید است.
برای مثال، شارژ خازن‌های ورودی یک منبع تغذیه می‌تواند هنگام روشن شدن دستگاه، جریان لحظه‌ای قابل‌توجهی ایجاد کند. در چنین شرایطی، فیوز کندکار ممکن است گزینه مناسب‌تری باشد؛ البته انتخاب نهایی باید بر اساس منحنی زمان‌ـ‌جریان و الزامات حفاظتی مدار انجام شود.
فیوز با ظرفیت قطع متفاوت
فیوزهای 6×30 ممکن است با ظرفیت‌های قطع متفاوت تولید شوند. این تفاوت در شرایط اتصال کوتاه اهمیت دارد و باید در انتخاب قطعه در نظر گرفته شود.
ابعاد یکسان و جریان نامی مشابه، تضمین نمی‌کند که دو فیوز از نظر ظرفیت قطع و عملکرد ایمن معادل باشند.
تفاوت فیوز تندکار و کندکار 6×30 چیست؟
تفاوت اصلی فیوز تندکار و کندکار در رفتار زمانی آن‌ها در برابر اضافه‌جریان است.
ویژگیفیوز تندکارفیوز کندکارنحوه عملکردقطع سریع‌تر در محدوده شرایط تعریف‌شدهتحمل اضافه‌جریان‌های کوتاه‌مدت مشخصجریان راه‌اندازیمعمولاً تحمل کمترمعمولاً تحمل بیشترکاربرد متداولمدارهای حساس به اضافه‌جریانمدارهای دارای جریان هجومیعلامت رایج در نام‌گذاریFTمعیار انتخابنیاز به حفاظت سریعنیاز به تحمل جریان لحظه‌ای
هیچ‌کدام از این دو نوع برای تمام مدارها مناسب نیستند. انتخاب باید با توجه به مشخصات دستگاه، منحنی عملکرد فیوز و سطح حفاظت موردنیاز انجام شود.
کاربردهای فیوز شیشه‌ای 6×30
فیوز شیشه‌ای 6×30 در برخی تجهیزات الکترونیکی و مدارهای الکتریکی به‌عنوان قطعه حفاظتی استفاده می‌شود.
۱. منابع تغذیه
در برخی منابع تغذیه، فیوز برای محافظت از بخش ورودی یا قسمت‌های مشخصی از مدار در برابر اضافه‌جریان و اتصال کوتاه استفاده می‌شود.
نوع فیوز باید با طراحی منبع تغذیه، جریان راه‌اندازی و الزامات ایمنی دستگاه هماهنگ باشد.
۲. تجهیزات الکترونیکی
برخی دستگاه‌های الکترونیکی دارای فیوز کارتریجی هستند که در صورت مطابقت ابعاد و مشخصات فنی، می‌توان از فیوز 6×30 در آن‌ها استفاده کرد.
بااین‌حال، نوع فیوز موردنیاز هر دستگاه باید از روی دفترچه راهنما یا مشخصات سازنده تعیین شود.
۳. دستگاه‌های صنعتی و کنترلی
در بعضی تجهیزات صنعتی و مدارهای کنترلی، فیوزهای کارتریجی برای حفاظت از بخش‌های مشخصی از مدار به کار می‌روند.
انتخاب فیوز مناسب در این کاربردها به جریان کاری، ولتاژ، جریان خطای احتمالی و شرایط محیطی بستگی دارد.
۴. تجهیزات صوتی و تصویری
برخی تجهیزات صوتی و تصویری از فیوزهای کارتریجی استفاده می‌کنند. بااین‌حال، نوع و ابعاد فیوز در هر دستگاه متفاوت است و نباید بدون بررسی مشخصات فنی، فیوز 6×30 را جایگزین قطعه اصلی کرد.
۵. تجهیزات اندازه‌گیری
برخی ابزارهای اندازه‌گیری دارای فیوز داخلی هستند. در این کاربردها، ظرفیت قطع، ولتاژ نامی و استانداردهای ایمنی فیوز اهمیت ویژه‌ای دارند. همه ابزارهای اندازه‌گیری از فیوز شیشه‌ای 6×30 استفاده نمی‌کنند.
تفاوت فیوز شیشه‌ای 6×30 با فیوز 5×20
فیوزهای 6×30 و 5×20 از نظر ابعاد فیزیکی با یکدیگر تفاوت دارند. این تفاوت بر سازگاری آن‌ها با فیوز هولدر و فضای نصب تأثیر می‌گذارد.
ویژگیفیوز 6×30فیوز 5×20قطر اسمی6 میلی‌متر5 میلی‌مترطول اسمی30 میلی‌متر20 میلی‌مترنوع نگهدارندهمتناسب با ابعاد 6×30متناسب با ابعاد 5×20قابلیت جایگزینی مستقیمفقط در صورت تأیید سازگاریفقط در صورت تأیید سازگاری
از نظر الکتریکی، هیچ‌کدام صرفاً به دلیل ابعاد خود برتری مطلق ندارند. جریان نامی، ولتاژ، سرعت عملکرد و ظرفیت قطع باید جداگانه بررسی شوند.
نکته: اگر دستگاه برای فیوز 6×30 طراحی شده باشد، استفاده از فیوز 5×20 بدون نگهدارنده و طراحی مناسب توصیه نمی‌شود.
چگونه فیوز شیشه‌ای 6×30 مناسب انتخاب کنیم؟
برای انتخاب فیوز مناسب، بهتر است مراحل زیر را دنبال کنید.
مرحله اول: بررسی مشخصات فیوز اصلی
اگر قصد تعویض فیوز دستگاه را دارید، مشخصات درج‌شده روی فیوز قبلی، دفترچه راهنما یا مستندات سازنده را بررسی کنید.
مرحله دوم: تعیین جریان موردنیاز
جریان مصرفی مدار، جریان راه‌اندازی و شرایط کاری بار را در نظر بگیرید. جریان نامی فیوز باید با الزامات حفاظتی دستگاه هماهنگ باشد.
مرحله سوم: بررسی ولتاژ نامی
ولتاژ نامی و نوع جریان AC یا DC باید با مدار مطابقت داشته باشند.
مرحله چهارم: انتخاب سرعت عملکرد
با توجه به جریان هجومی و حساسیت قطعات، نوع تندکار یا کندکار را انتخاب کنید.
مرحله پنجم: بررسی ظرفیت قطع
ظرفیت قطع فیوز باید برای جریان اتصال کوتاه احتمالی در محل نصب مناسب باشد.
مرحله ششم: تطبیق ابعاد
مطمئن شوید طول و قطر فیوز با فیوز هولدر دستگاه سازگار است.
مرحله هفتم: بررسی مشخصات سازنده
دیتاشیت محصول را بررسی کنید تا از مطابقت پارامترهای الکتریکی، حرارتی و حفاظتی با نیاز مدار اطمینان حاصل شود.
چرا نباید فیوز سوخته را با مدل آمپر بالاتر جایگزین کرد؟
سوختن فیوز معمولاً نشانه آن است که جریان عبوری از محدوده عملکرد آن فراتر رفته یا شرایطی در مدار ایجاد شده که باعث قطع فیوز شده است.
جایگزینی فیوز با مدل آمپر بالاتر، بدون بررسی علت خرابی، ممکن است باعث شود جریان غیرمجاز برای مدت طولانی‌تری از مدار عبور کند. این وضعیت می‌تواند به قطعات الکترونیکی، مسیرهای مسی برد و سیم‌کشی آسیب برساند.
اگر فیوز چند بار متوالی می‌سوزد، باید احتمال وجود اتصال کوتاه، اضافه‌بار، خرابی قطعات یا جریان راه‌اندازی نامناسب بررسی شود.
همچنین هرگز نباید از سیم یا اجسام فلزی به‌جای فیوز استفاده کرد؛ زیرا این کار عملکرد حفاظتی مدار را از بین می‌برد.
آیا فیوز شیشه‌ای 6×30 قابل تعمیر است؟
خیر. فیوزی که المان داخلی آن قطع شده است، باید با یک فیوز سالم و دارای مشخصات فنی مناسب جایگزین شود.
تعمیر المان داخلی یا اتصال مجدد آن می‌تواند ویژگی‌های حفاظتی فیوز را تغییر دهد و خطر آسیب به تجهیزات یا آتش‌سوزی را افزایش دهد.
پیش از تعویض فیوز، علت قطع شدن آن را بررسی کنید؛ زیرا ممکن است خرابی یکی از قطعات دیگر مدار باعث سوختن فیوز شده باشد.
نکات ایمنی هنگام استفاده از فیوز شیشه‌ای 6×30
برای استفاده صحیح از فیوز شیشه‌ای، رعایت نکات زیر ضروری است:
پیش از تعویض فیوز، برق دستگاه را قطع کنید.
در تجهیزات متصل به برق شهر، احتمال وجود ولتاژ خطرناک در خازن‌ها را در نظر بگیرید.
از فیوزی با جریان و ولتاژ نامی متناسب با مشخصات سازنده استفاده کنید.
ظرفیت قطع و نوع جریان AC یا DC را بررسی کنید.
از نصب فیوز در نگهدارنده نامناسب خودداری کنید.
از تعمیر فیوز سوخته یا استفاده از سیم به‌جای آن پرهیز کنید.
در صورت سوختن مکرر فیوز، علت خرابی مدار را بررسی کنید.
جمع‌بندی
فیوز شیشه‌ای 6×30 یکی از قطعات حفاظتی مورد استفاده در برخی مدارهای الکترونیکی و تجهیزات الکتریکی است. این فیوز با قطع جریان در شرایط اضافه‌جریان، به محافظت از تجهیزات کمک می‌کند و در مدل‌های مختلفی با جریان نامی، ولتاژ نامی و سرعت عملکرد متفاوت عرضه می‌شود.
برای انتخاب فیوز شیشه‌ای 6×30، باید ابعاد، جریان نامی، ولتاژ نامی، نوع عملکرد و ظرفیت قطع را بررسی کرد. همچنین تفاوت فیوز تندکار و کندکار و سازگاری قطعه با مدار اهمیت زیادی دارد.
اگر قصد خرید این فیوز را دارید، ابتدا مشخصات موردنیاز دستگاه را تعیین کنید و سپس محصولی متناسب با شرایط کاری و الزامات حفاظتی مدار انتخاب کنید.
سوالات متداول درباره فیوز شیشه‌ای 6×30
فیوز شیشه‌ای 6×30 یعنی چه؟
این عبارت به فیوزی با قطر اسمی 6 میلی‌متر و طول اسمی 30 میلی‌متر اشاره دارد.
فیوز شیشه‌ای 6×30 در چه آمپرهایی تولید می‌شود؟
این فیوز در جریان‌های نامی متنوعی تولید می‌شود. مقدار دقیق جریان به مدل و سازنده بستگی دارد و باید از روی مشخصات محصول بررسی شود.
تفاوت فیوز 6×30 تندکار و کندکار چیست؟
فیوز تندکار در محدوده شرایط تعریف‌شده سریع‌تر عمل می‌کند، درحالی‌که فیوز کندکار برای تحمل اضافه‌جریان‌های کوتاه‌مدت مشخص طراحی شده است.
آیا فیوز 6×30 برای برق شهر مناسب است؟
برخی مدل‌های این فیوز برای کاربردهای مشخص در مدارهای برق شهر طراحی شده‌اند؛ اما ولتاژ نامی، ظرفیت قطع و الزامات ایمنی باید بررسی شوند.
آیا می‌توان فیوز 6×30 را با فیوز 5×20 جایگزین کرد؟
این دو فیوز ابعاد متفاوتی دارند و معمولاً جایگزینی مستقیم آن‌ها امکان‌پذیر نیست. سازگاری نگهدارنده و مشخصات الکتریکی باید تأیید شود.
چرا فیوز شیشه‌ای 6×30 می‌سوزد؟
اضافه‌بار، اتصال کوتاه، خرابی قطعات یا جریان راه‌اندازی بالا می‌تواند باعث قطع فیوز شود. در صورت تکرار این اتفاق، علت خرابی باید بررسی شود.
هنگام خرید فیوز شیشه‌ای 6×30 چه مشخصاتی مهم است؟
جریان نامی، ولتاژ نامی، سرعت عملکرد، ظرفیت قطع، ابعاد و سازگاری با فیوز هولدر از مهم‌ترین معیارهای انتخاب هستند.
