رگولاتور چیست؟ انواع رگولاتور، کاربردها و نحوه عملکرد
رگولاتور یکی از قطعات و تجهیزات مهم در سیستم‌های الکترونیکی و الکتریکی است که برای کنترل و تنظیم پارامترهای الکتریکی مورد استفاده قرار می‌گیرد. رگولاتورها با توجه به نوع طراحی می‌توانند ولتاژ، جریان یا سایر کمیت‌های مشخص را در محدوده موردنیاز نگه دارند و به عملکرد پایدار مدار کمک کنند.
در بسیاری از مدارهای الکترونیکی، تغییرات منبع تغذیه یا تغییر شرایط کاری می‌تواند باعث اختلال در عملکرد قطعات شود. رگولاتور با کنترل کمیت موردنظر، به کاهش این تغییرات کمک می‌کند. این قطعه در منابع تغذیه، شارژرها، تجهیزات مخابراتی، بردهای الکترونیکی، سیستم‌های صنعتی و بسیاری از دستگاه‌های الکترونیکی کاربرد دارد.
در این مقاله با مفهوم رگولاتور، انواع آن، نحوه عملکرد، کاربردها و نکات مهم انتخاب این قطعه آشنا می‌شویم.
رگولاتور چیست؟
رگولاتور (Regulator) به قطعه یا مداری گفته می‌شود که وظیفه کنترل و تنظیم یک کمیت مشخص را بر عهده دارد. در الکترونیک، رایج‌ترین نوع آن رگولاتور ولتاژ است که ولتاژ خروجی را در محدوده تعیین‌شده نگه می‌دارد.
برای مثال، ممکن است یک مدار الکترونیکی به ولتاژ ۵ ولت نیاز داشته باشد، در حالی که منبع تغذیه آن ولتاژی بالاتر یا متغیر تولید می‌کند. در چنین شرایطی می‌توان از رگولاتور مناسب برای تأمین ولتاژ موردنیاز مدار استفاده کرد.
البته همه رگولاتورها برای تنظیم ولتاژ ساخته نشده‌اند. برخی مدل‌ها برای کنترل جریان و برخی دیگر برای تنظیم پارامترهای مشخص در سیستم‌های الکتریکی طراحی شده‌اند. بنابراین هنگام انتخاب رگولاتور، باید نوع عملکرد و کاربرد دقیق آن مشخص باشد.
رگولاتور چگونه کار می‌کند؟
نحوه عملکرد رگولاتور به نوع آن بستگی دارد، اما هدف کلی این قطعه کنترل خروجی در شرایط کاری مشخص است.
در یک رگولاتور ولتاژ، مدار داخلی ولتاژ خروجی را با مقدار مرجع مقایسه می‌کند و بر اساس اختلاف به‌دست‌آمده، عملکرد مدار را تنظیم می‌کند. به این ترتیب، تغییرات ورودی یا بار تا محدوده مشخصی جبران می‌شوند.
برای نمونه، اگر یک مدار به ولتاژ نسبتاً ثابت نیاز داشته باشد، رگولاتور مناسب می‌تواند تغییرات ورودی را تا محدوده عملکرد خود کاهش دهد و خروجی موردنیاز را فراهم کند.
با این حال، رگولاتور نمی‌تواند در تمام شرایط خروجی کاملاً ثابت ایجاد کند. محدوده ولتاژ ورودی، جریان بار، دما و مشخصات فنی قطعه بر عملکرد آن تأثیر می‌گذارند.
انواع رگولاتور
رگولاتورها را می‌توان بر اساس کمیت تحت کنترل، روش عملکرد و نوع کاربرد دسته‌بندی کرد.
۱. رگولاتور ولتاژ
رگولاتور ولتاژ برای ثابت نگه‌داشتن ولتاژ خروجی در محدوده مشخص استفاده می‌شود. این قطعه در مدارهایی کاربرد دارد که به منبع تغذیه پایدار نیاز دارند.
رگولاتورهای ولتاژ در انواع خطی و سوئیچینگ تولید می‌شوند و از نظر ولتاژ ورودی، ولتاژ خروجی، جریان قابل تأمین و بازده با یکدیگر تفاوت دارند.
۲. رگولاتور جریان
رگولاتور جریان برای کنترل جریان عبوری از یک بار استفاده می‌شود. در برخی کاربردها، ثابت نگه‌داشتن جریان اهمیت بیشتری از ثابت بودن ولتاژ دارد.
این نوع رگولاتور در مدارهای راه‌اندازی LED، منابع جریان و برخی تجهیزات اندازه‌گیری و کنترل به کار می‌رود.
۳. رگولاتور خطی
رگولاتور خطی یکی از روش‌های متداول تنظیم ولتاژ است. این نوع رگولاتور با کنترل عنصر عبوری داخلی، ولتاژ خروجی را تنظیم می‌کند.
رگولاتورهای خطی معمولاً ساختار ساده‌ای دارند و می‌توانند خروجی کم‌نویز و پایداری ارائه دهند. با این حال، اختلاف ولتاژ ورودی و خروجی در آن‌ها به گرما تبدیل می‌شود و در شرایطی که اختلاف ولتاژ یا جریان زیاد باشد، تلفات توان افزایش می‌یابد.

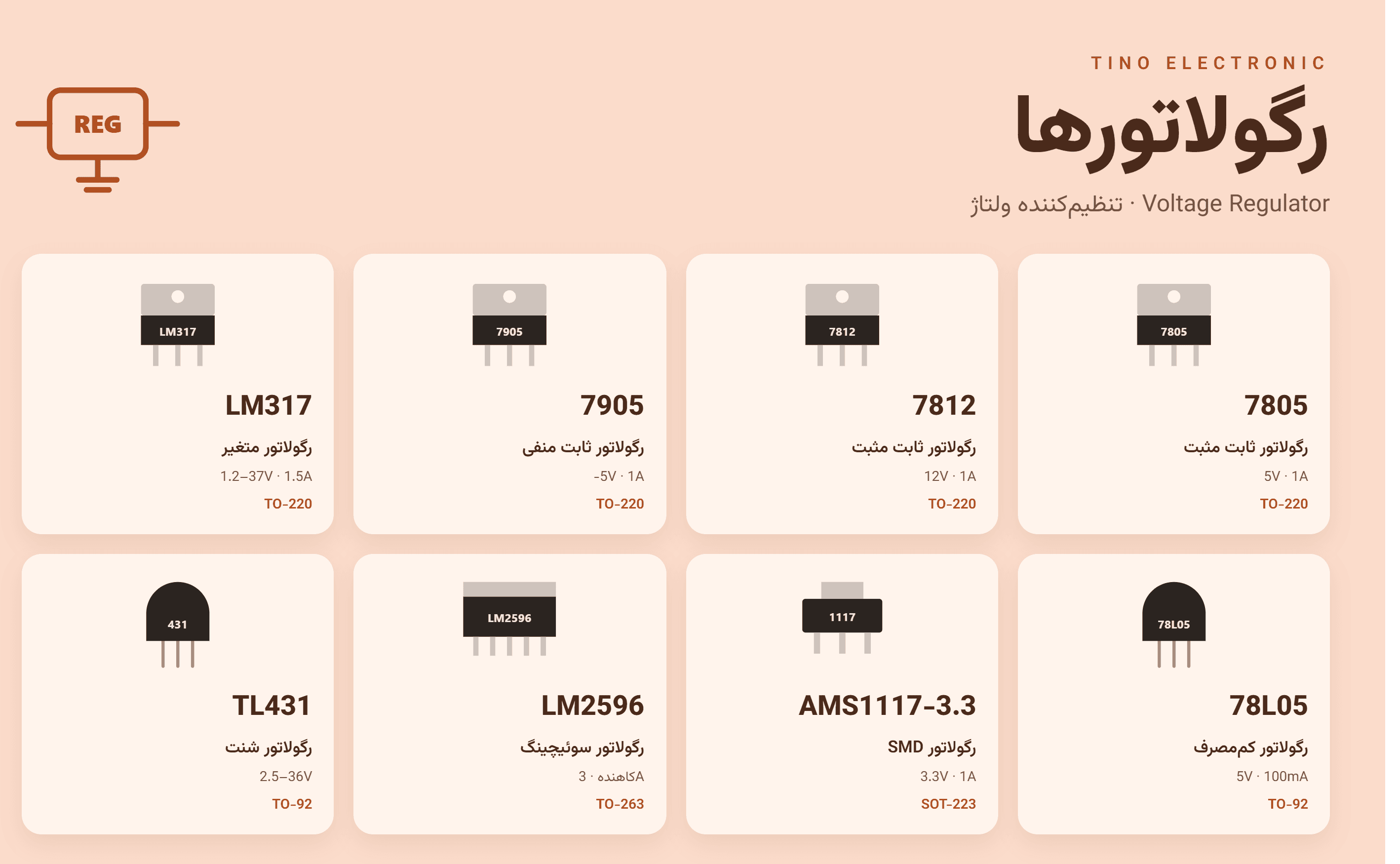

از نمونه‌های شناخته‌شده این خانواده می‌توان به رگولاتورهای سری 78xx و مدل LM317 اشاره کرد.
۴. رگولاتور سوئیچینگ
رگولاتور سوئیچینگ با استفاده از کلیدزنی سریع و اجزایی مانند سلف، خازن و مدار کنترل، انرژی را به شکلی مدیریت می‌کند که ولتاژ خروجی موردنیاز تأمین شود.
این رگولاتورها معمولاً در مقایسه با رگولاتورهای خطی، در تبدیل توان بازده بالاتری دارند؛ به‌ویژه زمانی که اختلاف ولتاژ ورودی و خروجی زیاد باشد.
البته طراحی آن‌ها پیچیده‌تر است و ممکن است نویز ناشی از سوئیچینگ ایجاد کنند. انتخاب و طراحی صحیح قطعات جانبی برای عملکرد مناسب اهمیت زیادی دارد.
۵. رگولاتور افزاینده
رگولاتور افزاینده یا Boost Converter برای تبدیل ولتاژ ورودی به ولتاژ خروجی بالاتر استفاده می‌شود.
برای مثال، در یک مدار مناسب می‌توان از ولتاژ ورودی پایین‌تر برای تأمین ولتاژ خروجی بالاتر استفاده کرد. مقدار ولتاژ و جریان قابل تأمین به طراحی مدار و مشخصات قطعات بستگی دارد.
۶. رگولاتور کاهنده
رگولاتور کاهنده یا Buck Converter برای تبدیل ولتاژ ورودی به ولتاژ خروجی پایین‌تر به کار می‌رود.
این مدار در منابع تغذیه، تجهیزات قابل‌حمل، سیستم‌های باتری و مدارهای دیجیتال کاربرد دارد.
۷. رگولاتور افزاینده و کاهنده
برخی رگولاتورها می‌توانند در شرایط مشخص، ولتاژ خروجی را هم بالاتر و هم پایین‌تر از ولتاژ ورودی تنظیم کنند. این گروه با توجه به ساختار مدار، در کاربردهایی استفاده می‌شوند که ولتاژ منبع تغذیه تغییر می‌کند و خروجی باید در محدوده مشخصی باقی بماند.
تفاوت رگولاتور خطی و سوئیچینگ چیست؟
رگولاتورهای خطی و سوئیچینگ هر دو برای تنظیم ولتاژ استفاده می‌شوند، اما روش عملکرد آن‌ها متفاوت است.
رگولاتور خطی:
ساختار نسبتاً ساده‌ای دارد.
معمولاً نویز خروجی کمی ایجاد می‌کند.
در صورت وجود اختلاف زیاد بین ولتاژ ورودی و خروجی، ممکن است گرمای زیادی تولید کند.
برای برخی مدارهای کم‌مصرف و حساس مناسب است.
رگولاتور سوئیچینگ:
با کلیدزنی سریع انرژی را کنترل می‌کند.
در بسیاری از کاربردها بازده بالاتری دارد.
می‌تواند برای افزایش یا کاهش ولتاژ استفاده شود.
به طراحی مناسب و توجه به نویز سوئیچینگ نیاز دارد.
انتخاب بین این دو نوع به ولتاژ ورودی، ولتاژ خروجی، جریان مصرفی، بازده موردنیاز، محدودیت حرارتی و حساسیت مدار به نویز بستگی دارد.
کاربردهای رگولاتور در الکترونیک
رگولاتورها در بخش‌های مختلف تجهیزات الکترونیکی و الکتریکی استفاده می‌شوند. مهم‌ترین کاربردهای آن‌ها عبارت‌اند از:
منابع تغذیه: برای تنظیم ولتاژ خروجی و تأمین انرژی موردنیاز مدارهای الکترونیکی.
بردهای میکروکنترلری: برای تأمین ولتاژ مناسب پردازنده‌ها، میکروکنترلرها و سایر قطعات دیجیتال.
شارژرها: برای کنترل و تنظیم پارامترهای خروجی متناسب با طراحی مدار شارژ.
تجهیزات مخابراتی: برای تأمین ولتاژهای موردنیاز بخش‌های مختلف تجهیزات ارتباطی.
سیستم‌های روشنایی LED: برای تنظیم ولتاژ یا جریان، متناسب با ساختار مدار روشنایی.
تجهیزات صنعتی: برای کمک به پایداری تغذیه در مدارهای کنترلی و سیستم‌های اتوماسیون.
تجهیزات قابل‌حمل: برای تبدیل و تنظیم ولتاژ باتری جهت استفاده در مدارهای الکترونیکی.
مشخصات فنی مهم هنگام انتخاب رگولاتور
برای انتخاب رگولاتور مناسب، باید مشخصات فنی آن را با نیاز مدار تطبیق دهید.
ولتاژ ورودی
ولتاژ ورودی مشخص می‌کند رگولاتور در چه محدوده‌ای می‌تواند کار کند. ولتاژ منبع تغذیه باید با محدوده مجاز ورودی قطعه سازگار باشد.
ولتاژ خروجی
در رگولاتورهای ولتاژ، مقدار خروجی موردنیاز مدار یکی از مهم‌ترین معیارهای انتخاب است. برخی مدل‌ها خروجی ثابت دارند و برخی دیگر امکان تنظیم ولتاژ خروجی را فراهم می‌کنند.
جریان خروجی
رگولاتور باید بتواند جریان موردنیاز بار را در شرایط کاری واقعی تأمین کند. بررسی جریان نامی بدون توجه به شرایط حرارتی و محدودیت‌های قطعه کافی نیست.
بازده
بازده نشان می‌دهد چه نسبتی از توان ورودی به توان مفید خروجی تبدیل می‌شود. این مشخصه به‌خصوص در تجهیزات باتری‌محور و مدارهای پرمصرف اهمیت دارد.
محدوده دمای کاری
دما بر عملکرد و طول عمر رگولاتور تأثیر می‌گذارد. باید محدوده دمای کاری، شرایط نصب و نیاز به دفع حرارت بررسی شوند.
حفاظت‌های داخلی
برخی رگولاتورها دارای حفاظت در برابر جریان بیش‌ازحد، افزایش دما یا اتصال کوتاه هستند. وجود این قابلیت‌ها به مدل قطعه بستگی دارد و نباید بدون بررسی دیتاشیت فرض شود.
نکات مهم در استفاده از رگولاتور
برای عملکرد صحیح و مطمئن رگولاتور، رعایت چند نکته ضروری است:
ولتاژ ورودی را در محدوده مجاز قطعه نگه دارید.
جریان مصرفی مدار را پیش از انتخاب رگولاتور مشخص کنید.
شرایط حرارتی و نیاز به هیت‌سینک را بررسی کنید.
خازن‌های ورودی و خروجی موردنیاز را مطابق دیتاشیت انتخاب کنید.
در رگولاتورهای سوئیچینگ، طراحی مسیرهای جریان و انتخاب سلف و خازن اهمیت ویژه‌ای دارد.
برای جایگزینی یک مدل، فقط به شکل ظاهری یا تعداد پایه‌ها اکتفا نکنید و مشخصات فنی را مقایسه کنید.
راهنمای خرید رگولاتور از تینو الکترونیک
برای خرید رگولاتور، ابتدا مشخص کنید که مدار شما به تنظیم ولتاژ، کنترل جریان یا تبدیل ولتاژ نیاز دارد. سپس ولتاژ ورودی، مقدار خروجی، جریان موردنیاز، بازده و شرایط حرارتی را بررسی کنید.
اگر قصد جایگزینی قطعه‌ای معیوب را دارید، شماره فنی درج‌شده روی قطعه را با دیتاشیت آن تطبیق دهید. رگولاتورهای ظاهراً مشابه ممکن است از نظر ولتاژ خروجی، جریان مجاز، ترتیب پایه‌ها یا عملکرد داخلی متفاوت باشند.
در تینو الکترونیک، مشخصات هر محصول را مبنای انتخاب قرار دهید تا قطعه خریداری‌شده با نیاز مدار شما سازگار باشد.
پرسش‌های متداول درباره رگولاتور
رگولاتور چه کاری انجام می‌دهد؟
رگولاتور یک کمیت مشخص مانند ولتاژ یا جریان را کنترل می‌کند تا خروجی در محدوده موردنیاز باقی بماند.
آیا همه رگولاتورها ولتاژ را کاهش می‌دهند؟
خیر. رگولاتورهای خطی معمولاً برای تنظیم خروجی در محدوده پایین‌تر از ورودی استفاده می‌شوند، اما رگولاتورهای سوئیچینگ می‌توانند با توجه به ساختارشان ولتاژ را کاهش دهند، افزایش دهند یا هر دو کار را انجام دهند.
تفاوت رگولاتور خطی و سوئیچینگ چیست؟
رگولاتور خطی با کنترل عنصر عبوری ولتاژ را تنظیم می‌کند، اما رگولاتور سوئیچینگ از کلیدزنی سریع و اجزایی مانند سلف و خازن استفاده می‌کند. تفاوت آن‌ها در بازده، تولید گرما، نویز و پیچیدگی طراحی است.
آیا رگولاتور به خنک‌کننده نیاز دارد؟
این موضوع به نوع رگولاتور، توان تلفاتی، جریان خروجی، اختلاف ولتاژ و شرایط نصب بستگی دارد. برخی مدل‌ها بدون خنک‌کننده جداگانه کار می‌کنند، اما مدل‌های دیگر ممکن است به سطح مسی مناسب یا هیت‌سینک نیاز داشته باشند.
چگونه رگولاتور مناسب مدار را انتخاب کنیم؟
ابتدا نوع عملکرد موردنیاز را مشخص کنید، سپس ولتاژ ورودی و خروجی، جریان، بازده، شرایط حرارتی و مشخصات حفاظتی را با اطلاعات دیتاشیت مقایسه کنید.
جمع‌بندی
رگولاتور یکی از اجزای مهم در بسیاری از سیستم‌های الکترونیکی است که برای کنترل ولتاژ، جریان یا پارامترهای مشخص دیگر استفاده می‌شود. آشنایی با انواع رگولاتور خطی، سوئیچینگ، افزاینده و کاهنده به انتخاب مناسب‌تر قطعه کمک می‌کند.
برای خرید رگولاتور، باید نیاز واقعی مدار و مشخصات فنی قطعه را در کنار هم بررسی کرد. انتخاب درست می‌تواند به عملکرد پایدارتر، بازده مناسب‌تر و کاهش مشکلات ناشی از تغذیه نامناسب کمک کند.
