مقاومت SMD چیست؟ راهنمای کامل کدخوانی، انواع و کاربرد مقاومت‌های اس ام دی
مقاومت SMD یکی از پرکاربردترین قطعات الکترونیکی در بردهای مدار چاپی است که به دلیل ابعاد کوچک، نصب آسان به روش مونتاژ سطحی و قابلیت استفاده در مدارهای فشرده، در انواع تجهیزات الکترونیکی به کار می‌رود. از تلفن همراه و لپ‌تاپ گرفته تا منابع تغذیه، بردهای کنترلی و تجهیزات صنعتی، مقاومت‌های SMD نقش مهمی در کنترل جریان و تقسیم ولتاژ دارند.
اگر می‌خواهید با انواع مقاومت SMD، روش خواندن کدهای درج‌شده روی بدنه، تفاوت اندازه‌ها، مشخصات فنی و نحوه انتخاب این قطعه آشنا شوید، در این راهنما تمام نکات مهم را بررسی می‌کنیم.
مقاومت SMD چیست؟
مقاومت SMD یا مقاومت نصب سطحی، قطعه‌ای الکترونیکی است که بدون نیاز به پایه‌های سیمی بلند، مستقیماً روی پدهای مسی برد مدار چاپی نصب می‌شود. عبارت SMD مخفف Surface Mount Device به معنای قطعه نصب سطحی است.
عملکرد اصلی مقاومت SMD مانند مقاومت‌های پایه‌دار معمولی است. این قطعه با ایجاد مقاومت الکتریکی، جریان عبوری از مدار را محدود می‌کند و در مدارهای تقسیم ولتاژ، بایاس قطعات نیمه‌رسانا، مدارهای اندازه‌گیری و بسیاری از بخش‌های دیگر استفاده می‌شود.
تفاوت اصلی مقاومت SMD با مقاومت پایه‌دار، در ساختار فیزیکی، ابعاد، روش نصب و سازگاری آن با فرایندهای مونتاژ خودکار است. به همین دلیل، مقاومت‌های SMD انتخابی رایج در طراحی بردهای الکترونیکی مدرن محسوب می‌شوند.
مقاومت SMD چگونه کار می‌کند؟
مقاومت SMD بر اساس قانون اهم عمل می‌کند. رابطه بین ولتاژ، جریان و مقاومت به صورت زیر است:
V = I × R
در این رابطه، V ولتاژ دو سر مقاومت، I جریان عبوری از آن و R مقدار مقاومت بر حسب اهم است.
برای مثال، اگر مقاومتی با مقدار ۱ کیلو‌اهم در مسیر یک مدار قرار بگیرد، میزان جریان عبوری به ولتاژ اعمال‌شده و سایر اجزای مدار بستگی خواهد داشت. انتخاب مقدار صحیح مقاومت اهمیت زیادی دارد؛ زیرا مقدار نامناسب می‌تواند باعث عملکرد نادرست مدار یا وارد شدن فشار الکتریکی و حرارتی به قطعات شود.
توان تلف‌شده در مقاومت نیز از رابطه زیر به دست می‌آید:
P = I² × R
در انتخاب مقاومت SMD باید علاوه بر مقدار اهمی، توان قابل تحمل، ولتاژ کاری، تلرانس و شرایط دمایی مدار نیز در نظر گرفته شود.
انواع مقاومت SMD
مقاومت‌های نصب سطحی از نظر فناوری ساخت، دقت، توان و کاربرد در گروه‌های مختلفی قرار می‌گیرند.
۱. مقاومت SMD فیلم ضخیم
مقاومت فیلم ضخیم یکی از رایج‌ترین انواع مقاومت SMD است. این قطعه معمولاً از لایه مقاومتی چاپ‌شده روی یک زیرلایه سرامیکی ساخته می‌شود و در مدارهای عمومی الکترونیکی کاربرد فراوانی دارد.
ویژگی‌های رایج این نوع مقاومت عبارت‌اند از:
ابعاد کوچک و مناسب برای مونتاژ سطحی
تنوع زیاد در مقادیر مقاومتی
کاربرد گسترده در بردهای الکترونیکی
قیمت اقتصادی در بسیاری از مدل‌ها
۲. مقاومت SMD فیلم نازک
مقاومت‌های فیلم نازک برای کاربردهایی مناسب‌اند که دقت و پایداری مقدار مقاومت اهمیت بیشتری دارد. این قطعات در مدارهای اندازه‌گیری، تجهیزات دقیق و بخش‌هایی از مدارهای آنالوگ مورد استفاده قرار می‌گیرند.
بسته به مدل، مقاومت‌های فیلم نازک می‌توانند تلرانس کمتر و پایداری بهتری نسبت به بسیاری از مقاومت‌های عمومی داشته باشند.
۳. مقاومت SMD دقیق
مقاومت SMD دقیق برای مدارهایی انتخاب می‌شود که اختلاف اندک در مقدار مقاومت می‌تواند روی عملکرد نهایی تأثیر بگذارد. این گروه ممکن است با فناوری‌های مختلفی ساخته شود و هنگام خرید باید تلرانس، ضریب دمایی و مشخصات دیتاشیت آن بررسی شود.
۴. مقاومت SMD توان بالا
مقاومت‌های SMD توان بالا برای مدارهایی طراحی می‌شوند که اتلاف توان بیشتری دارند. اندازه بزرگ‌تر، طراحی ویژه بدنه یا ساختار داخلی متفاوت می‌تواند به دفع بهتر گرما کمک کند.
در این قطعات، توان نامی به شرایط نصب، مساحت مسی برد، دمای محیط و نحوه انتقال حرارت وابسته است. بنابراین نباید صرفاً بر اساس اندازه ظاهری قطعه، توان قابل تحمل آن را تعیین کرد.
۵. مقاومت SMD جریان‌سنج
مقاومت‌های جریان‌سنج یا شنت برای اندازه‌گیری جریان به کار می‌روند. این قطعات معمولاً مقاومت بسیار کمی دارند و با اندازه‌گیری افت ولتاژ دو سر آن‌ها می‌توان جریان عبوری را محاسبه کرد.
در این کاربرد، تلرانس، ضریب دمایی، توان و نحوه اتصال مسیرهای اندازه‌گیری اهمیت زیادی دارد.
اندازه‌های استاندارد مقاومت SMD
مقاومت‌های SMD در اندازه‌های مختلف تولید می‌شوند. اندازه قطعه معمولاً با یک کد چهاررقمی مشخص می‌شود که ابعاد تقریبی بدنه را بر حسب واحدهای استاندارد نشان می‌دهد.
برخی از اندازه‌های رایج عبارت‌اند از:

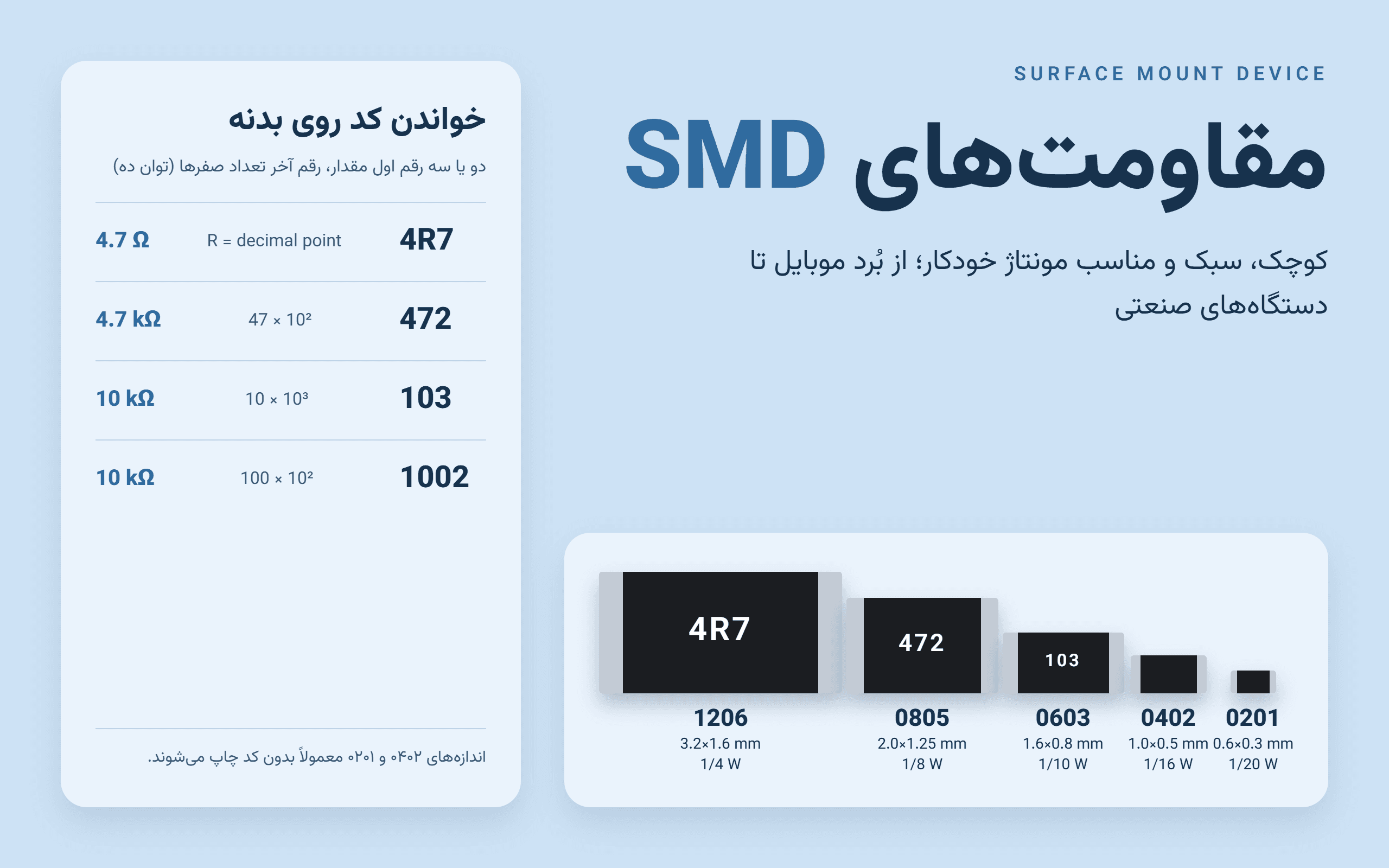

کد اندازهابعاد تقریبی بدنه0201۰٫۶ × ۰٫۳ میلی‌متر0402۱ × ۰٫۵ میلی‌متر0603۱٫۶ × ۰٫۸ میلی‌متر0805۲ × ۱٫۲۵ میلی‌متر1206۳٫۲ × ۱٫۶ میلی‌متر1210۳٫۲ × ۲٫۵ میلی‌متر2512۶٫۳۵ × ۳٫۲ میلی‌متر
ابعاد بالا تقریبی‌اند و به استاندارد و سازنده وابسته‌اند. این کدها در استانداردهای رایج قطعات SMD معمولاً بر اساس صدم اینچ تعریف می‌شوند.
نکته مهم: کد اندازه به‌تنهایی مقدار مقاومت یا توان دقیق آن را مشخص نمی‌کند. دو مقاومت با اندازه یکسان ممکن است از نظر توان نامی، تلرانس و ضریب دمایی متفاوت باشند. برای انتخاب قطعه جایگزین، مشخصات فنی سازنده را بررسی کنید.
روش خواندن کد مقاومت SMD
یکی از مهم‌ترین مهارت‌ها هنگام کار با مقاومت‌های SMD، تشخیص مقدار آن از روی کد درج‌شده روی بدنه است. بسیاری از مقاومت‌های بزرگ‌تر دارای کد چاپی هستند، اما در برخی اندازه‌های بسیار کوچک، ممکن است هیچ کدی روی قطعه درج نشده باشد.
کدگذاری سه‌رقمی
در کد سه‌رقمی، دو رقم اول ارقام معنادار مقدار مقاومت و رقم سوم تعداد صفرهایی است که باید به آن‌ها اضافه شود. مقدار نهایی بر حسب اهم محاسبه می‌شود.
مثال‌ها:
کد ۱۰۱: برابر با ۱۰۰ اهم
کد ۲۲۲: برابر با ۲۲۰۰ اهم یا ۲٫۲ کیلو‌اهم
کد ۴۷۳: برابر با ۴۷۰۰۰ اهم یا ۴۷ کیلو‌اهم
کد ۱۰۴: برابر با ۱۰۰۰۰۰ اهم یا ۱۰۰ کیلو‌اهم
کدگذاری چهاررقمی
در کد چهاررقمی، سه رقم اول مقدار اصلی را تشکیل می‌دهند و رقم چهارم تعداد صفرهای اضافه‌شده را مشخص می‌کند.
مثال‌ها:
کد ۱۰۰۱: برابر با ۱۰۰۰ اهم یا ۱ کیلو‌اهم
کد ۴۷۰۲: برابر با ۴۷۰۰۰ اهم یا ۴۷ کیلو‌اهم
کد ۱۰۰۳: برابر با ۱۰۰۰۰۰ اهم یا ۱۰۰ کیلو‌اهم
کدهای دارای حرف R
در بعضی کدها، حرف R برای مشخص کردن محل ممیز اعشاری استفاده می‌شود.
برای مثال:
کد 4R7: برابر با ۴٫۷ اهم
کد R10: برابر با ۰٫۱۰ اهم
کد 0R0: معمولاً نشان‌دهنده مقاومت صفر اهم است.
کدگذاری ممکن است در برخی سری‌ها یا محصولات سازندگان مختلف تفاوت داشته باشد؛ بنابراین برای کدهای غیرمعمول بهتر است از دیتاشیت یا جدول کدگذاری سازنده استفاده کنید.
آیا تمام مقاومت‌های SMD کد دارند؟
خیر. مقاومت‌های بسیار کوچک، به‌ویژه برخی مدل‌های 0201 و 0402، معمولاً بدون نوشته تولید می‌شوند. در این موارد، مقدار مقاومت باید از روی نقشه مدار، فهرست قطعات، اطلاعات سازنده یا اندازه‌گیری با ابزار مناسب مشخص شود.
مشخصات فنی مهم هنگام خرید مقاومت SMD
برای انتخاب مقاومت SMD مناسب، بررسی چند مشخصه اصلی ضروری است.
مقدار مقاومت
مقدار مقاومت بر حسب اهم، کیلو‌اهم یا مگااهم بیان می‌شود. انتخاب این مقدار باید مطابق نقشه مدار یا محاسبات طراحی باشد.
توان نامی
توان نامی نشان می‌دهد مقاومت در شرایط مشخص‌شده توسط سازنده چه مقدار توان را می‌تواند تلف کند. توان واقعی قابل تحمل به دمای محیط، طراحی پدهای برد و شرایط خنک‌کاری وابسته است.
تلرانس
تلرانس میزان اختلاف مجاز مقدار واقعی مقاومت از مقدار اسمی را نشان می‌دهد. برای نمونه، مقاومت با تلرانس ۵ درصد ممکن است در محدوده مجاز تعریف‌شده حول مقدار اسمی قرار بگیرد. تلرانس‌های پایین‌تر برای مدارهای حساس مناسب‌ترند، اما همیشه لازم نیست برای تمام بخش‌های مدار از مقاومت دقیق استفاده شود.
ضریب دمایی
ضریب دمایی مشخص می‌کند مقدار مقاومت با تغییر دما چه اندازه تغییر می‌کند. این ویژگی در مدارهای اندازه‌گیری و کاربردهای دقیق اهمیت بیشتری دارد.
ولتاژ کاری
مقاومت SMD علاوه بر محدودیت توان، محدودیت ولتاژ کاری نیز دارد. در مدارهای ولتاژ بالا باید مشخصات ولتاژ مجاز، فاصله‌های عایقی و شرایط طراحی بررسی شوند.
تفاوت مقاومت SMD و مقاومت پایه‌دار
مقاومت SMD مستقیماً روی سطح برد نصب می‌شود، در حالی که مقاومت پایه‌دار از طریق پایه‌های سیمی در سوراخ‌های برد یا روی پدهای مناسب نصب می‌شود.
مقاومت‌های SMD به دلیل ابعاد کوچک و سازگاری با مونتاژ خودکار، برای بردهای فشرده و تولید انبوه مناسب‌اند. مقاومت‌های پایه‌دار نیز در نمونه‌سازی، تعمیرات برخی بردها و کاربردهایی که نصب یا تعویض دستی ساده‌تر اهمیت دارد، همچنان استفاده می‌شوند.
انتخاب بین این دو گروه به طراحی برد، فضای نصب، توان مورد نیاز، روش مونتاژ و قطعه مورد تأیید در مدار بستگی دارد.
چگونه مقاومت SMD را با مولتی‌متر تست کنیم؟
برای بررسی مقدار مقاومت SMD می‌توان از مولتی‌متر استفاده کرد. برای اندازه‌گیری دقیق، مراحل زیر را رعایت کنید:
۱. برق مدار را کاملاً قطع کنید و از تخلیه ایمن خازن‌ها مطمئن شوید.
۲. مولتی‌متر را روی حالت اندازه‌گیری مقاومت قرار دهید.
۳. پراب‌ها را به دو سر مقاومت متصل کنید.
۴. مقدار اندازه‌گیری‌شده را با مقدار مورد انتظار مقایسه کنید.
۵. اگر نتیجه غیرعادی است، احتمال تأثیر سایر قطعات مدار را در نظر بگیرید.
اندازه‌گیری مقاومت در حالی که قطعه روی برد قرار دارد، ممکن است به دلیل وجود مسیرهای موازی و سایر قطعات، نتیجه‌ای متفاوت از مقدار واقعی آن نشان دهد. در صورت نیاز به اندازه‌گیری دقیق، باید یک سر قطعه از مدار جدا شود. این کار را به تعمیرکار ماهر یا فرد آشنا با لحیم‌کاری SMD بسپارید.
نشانه‌های خرابی مقاومت SMD
مقاومت SMD ممکن است در اثر اضافه‌بار، حرارت زیاد، خطای طراحی یا آسیب فیزیکی خراب شود. بعضی از نشانه‌های احتمالی عبارت‌اند از:
تغییر رنگ یا آسیب قابل مشاهده روی بدنه
قطع شدن مسیر مقاومتی
تغییر مقدار مقاومت نسبت به مقدار مورد انتظار
اختلال در عملکرد بخشی از مدار
ایجاد اتصال نامناسب در محل لحیم‌کاری
تغییر رنگ یا خرابی ظاهری همیشه به معنای خرابی خود مقاومت نیست؛ گاهی مشکل از قطعه دیگری در مدار یا شرایط اضافه‌بار ناشی می‌شود. هنگام تعمیر، علت اصلی خرابی را نیز بررسی کنید تا قطعه جایگزین دوباره آسیب نبیند.
راهنمای خرید مقاومت SMD از تینو الکترونیک
برای خرید مقاومت SMD مناسب، ابتدا مقدار مقاومت مورد نیاز را از روی نقشه مدار یا محاسبات مشخص کنید. سپس اندازه بدنه، توان نامی، تلرانس و سایر مشخصات مورد نیاز را بررسی کنید.
پیش از انتخاب قطعه جایگزین، مطمئن شوید که ابعاد آن با پدهای برد سازگار است و توان و ولتاژ کاری مناسبی دارد. اگر قطعه برای یک مدار حساس یا صنعتی استفاده می‌شود، بررسی دیتاشیت سازنده اهمیت بیشتری پیدا می‌کند.
در تینو الکترونیک می‌توانید برای تهیه قطعات مورد نیاز پروژه‌های الکترونیکی، مشخصات فنی و مقدار مورد نیاز را مبنای انتخاب قرار دهید. تطبیق دقیق مشخصات قطعه با مدار، از خرید اشتباه و ایجاد هزینه اضافی در تعمیر یا مونتاژ جلوگیری می‌کند.
سوالات متداول درباره مقاومت SMD
مقاومت SMD مخفف چیست؟
SMD مخفف Surface Mount Device است و به قطعاتی گفته می‌شود که روی سطح برد مدار چاپی نصب می‌شوند.
از کجا بفهمیم مقاومت SMD چند اهم است؟
اگر روی قطعه کد درج شده باشد، می‌توان با استفاده از قواعد کدخوانی سه‌رقمی، چهاررقمی یا کدهای دارای R مقدار آن را تشخیص داد. اگر قطعه بدون کد باشد، باید از نقشه مدار، فهرست قطعات، دیتاشیت یا اندازه‌گیری مناسب استفاده کرد.
آیا می‌توان مقاومت SMD را با مقاومت پایه‌دار جایگزین کرد؟
در بعضی شرایط امکان‌پذیر است، اما مقدار مقاومت، توان، تلرانس، ولتاژ کاری و نحوه نصب باید سازگار باشند. همچنین باید فضای کافی برای نصب و عایق‌کاری مناسب وجود داشته باشد.
آیا مقاومت SMD با اندازه بزرگ‌تر توان بیشتری دارد؟
اندازه بدنه معمولاً بر توان قابل تحمل تأثیر دارد، اما به‌تنهایی معیار کافی نیست. توان نامی به طراحی قطعه و شرایط نصب وابسته است و باید از دیتاشیت بررسی شود.
مقاومت SMD صفر اهم چه کاربردی دارد؟
مقاومت صفر اهم معمولاً مانند یک اتصال کوتاه کنترل‌شده در مسیر مدار عمل می‌کند و برای اتصال مسیرها، انتخاب گزینه‌های طراحی یا ساده‌سازی مونتاژ برد به کار می‌رود.
تفاوت مقاومت SMD فیلم ضخیم و فیلم نازک چیست؟
این دو نوع از نظر فناوری ساخت و ویژگی‌های عملکردی تفاوت دارند. مقاومت‌های فیلم ضخیم معمولاً در کاربردهای عمومی و اقتصادی رایج‌اند، در حالی که فیلم نازک برای برخی کاربردهای دقیق‌تر و نیازمند پایداری بیشتر استفاده می‌شود. مشخصات واقعی به مدل و سازنده بستگی دارد.
جمع‌بندی
مقاومت SMD یکی از قطعات اصلی در طراحی و مونتاژ بردهای الکترونیکی است که در اندازه‌ها، مقادیر مقاومتی و توان‌های مختلف تولید می‌شود. آشنایی با کدخوانی، اندازه بدنه، توان نامی، تلرانس و روش تست این قطعه، به انتخاب صحیح و عیب‌یابی بهتر مدار کمک می‌کند.
برای انتخاب مقاومت SMD مناسب، تنها به ظاهر یا اندازه قطعه اکتفا نکنید؛ مقدار مقاومت و مشخصات الکتریکی آن را با نیاز مدار تطبیق دهید و در کاربردهای حساس، دیتاشیت سازنده را مبنا قرار دهید.
