دیود زنر چیست؟ بررسی عملکرد، انواع، کاربردها و نحوه تست
دیود زنر یکی از قطعات پرکاربرد در مدارهای الکترونیکی است که برای تثبیت ولتاژ، ایجاد ولتاژ مرجع و محافظت از مدارها در برابر افزایش ولتاژ استفاده می‌شود. این قطعه از نظر ساختار به دیود معمولی شباهت دارد، اما به‌گونه‌ای طراحی شده است که بتواند در شرایط مشخص، در جهت معکوس و در ناحیه شکست الکتریکی کار کند.
شناخت نحوه عملکرد دیود زنر برای افرادی که در زمینه طراحی مدار، تعمیر تجهیزات الکترونیکی و ساخت منابع تغذیه فعالیت می‌کنند اهمیت زیادی دارد. انتخاب نادرست ولتاژ زنر یا توان نامی این قطعه می‌تواند باعث اختلال در عملکرد مدار یا آسیب‌دیدن قطعات شود.
در این مقاله از تینو الکترونیک، با دیود زنر، نحوه عملکرد، انواع، کاربردها، روش تست و نکات مهم انتخاب آن آشنا می‌شویم.
دیود زنر چیست؟
دیود زنر نوعی دیود نیمه‌رسانا است که برای کار در ناحیه شکست معکوس طراحی شده است. برخلاف دیود معمولی که معمولاً برای عبور جریان در جهت مستقیم استفاده می‌شود، دیود زنر می‌تواند در جهت معکوس و در محدوده مشخصی از جریان، ولتاژی تقریباً ثابت در دو سر خود ایجاد کند.
این ویژگی باعث می‌شود دیود زنر در مدارهایی که به یک ولتاژ مرجع یا محدودسازی ولتاژ نیاز دارند، کاربرد داشته باشد.
برای مثال، یک دیود زنر با ولتاژ نامی ۵٫۱ ولت می‌تواند در مدار طراحی‌شده مناسب، ولتاژی نزدیک به ۵٫۱ ولت را در دو سر خود حفظ کند؛ البته به شرط آنکه جریان، توان تلفاتی، مقاومت سری و شرایط کاری در محدوده مجاز باشند.
نکته مهم: دیود زنر به‌تنهایی یک منبع تغذیه نیست. برای عملکرد صحیح آن معمولاً به یک منبع ولتاژ و مدار محدودکننده جریان نیاز است.
دیود زنر چگونه کار می‌کند؟
عملکرد دیود زنر به نحوه اتصال آن به مدار و ولتاژ اعمال‌شده بستگی دارد. این قطعه را می‌توان در دو حالت اصلی بررسی کرد.
۱. عملکرد در بایاس مستقیم
هنگامی که دیود زنر در جهت مستقیم متصل می‌شود، رفتاری شبیه دیود معمولی دارد. در دیودهای سیلیکونی رایج، با عبور جریان مستقیم، افت ولتاژی در حدود ۰٫۶ تا ۰٫۷ ولت دیده می‌شود؛ البته مقدار دقیق به نوع قطعه، جریان و دما وابسته است.
در این وضعیت، دیود زنر مانند یک دیود یکسوساز معمولی عمل می‌کند و از ویژگی تثبیت ولتاژ معکوس آن استفاده نمی‌شود.
۲. عملکرد در بایاس معکوس
هنگامی که دیود زنر در جهت معکوس قرار می‌گیرد، ابتدا جریان معکوس بسیار کمی از آن عبور می‌کند. با افزایش ولتاژ معکوس تا محدوده شکست، جریان دیود افزایش پیدا می‌کند و ولتاژ دو سر آن در محدوده مشخصی تقریباً ثابت می‌ماند.
این ولتاژ را ولتاژ زنر یا ولتاژ شکست نامی می‌نامند.
برای نمونه، اگر از دیود زنر ۶٫۲ ولت در یک مدار تثبیت ولتاژ مناسب استفاده شود، می‌توان ولتاژی نزدیک به ۶٫۲ ولت را در دو سر آن به دست آورد.
بااین‌حال، برای جلوگیری از آسیب‌دیدن دیود باید جریان آن محدود شود. اتصال مستقیم دیود زنر به منبع ولتاژ، بدون محاسبه جریان، ممکن است باعث عبور جریان بیش از حد و سوختن قطعه شود.
تفاوت ولتاژ زنر و ولتاژ شکست چیست؟
ولتاژ زنر معمولاً به ولتاژ نامی دیود در ناحیه شکست معکوس اشاره دارد. این ولتاژ در دیتاشیت قطعه و تحت شرایط آزمون مشخص، از جمله جریان آزمون، تعریف می‌شود.
در دیودهای با ولتاژ شکست پایین، اثر زنر نقش مهم‌تری دارد؛ در ولتاژهای بالاتر، اثر بهمنی نیز می‌تواند غالب باشد. با وجود این تفاوت فیزیکی، در کاربردهای عمومی الکترونیک به بسیاری از دیودهای تثبیت‌کننده ولتاژ معکوس، دیود زنر گفته می‌شود.
نکته مهم این است که ولتاژ نامی دیود در تمام شرایط دقیقاً ثابت نمی‌ماند و ممکن است با جریان و دمای کاری تغییر کند.

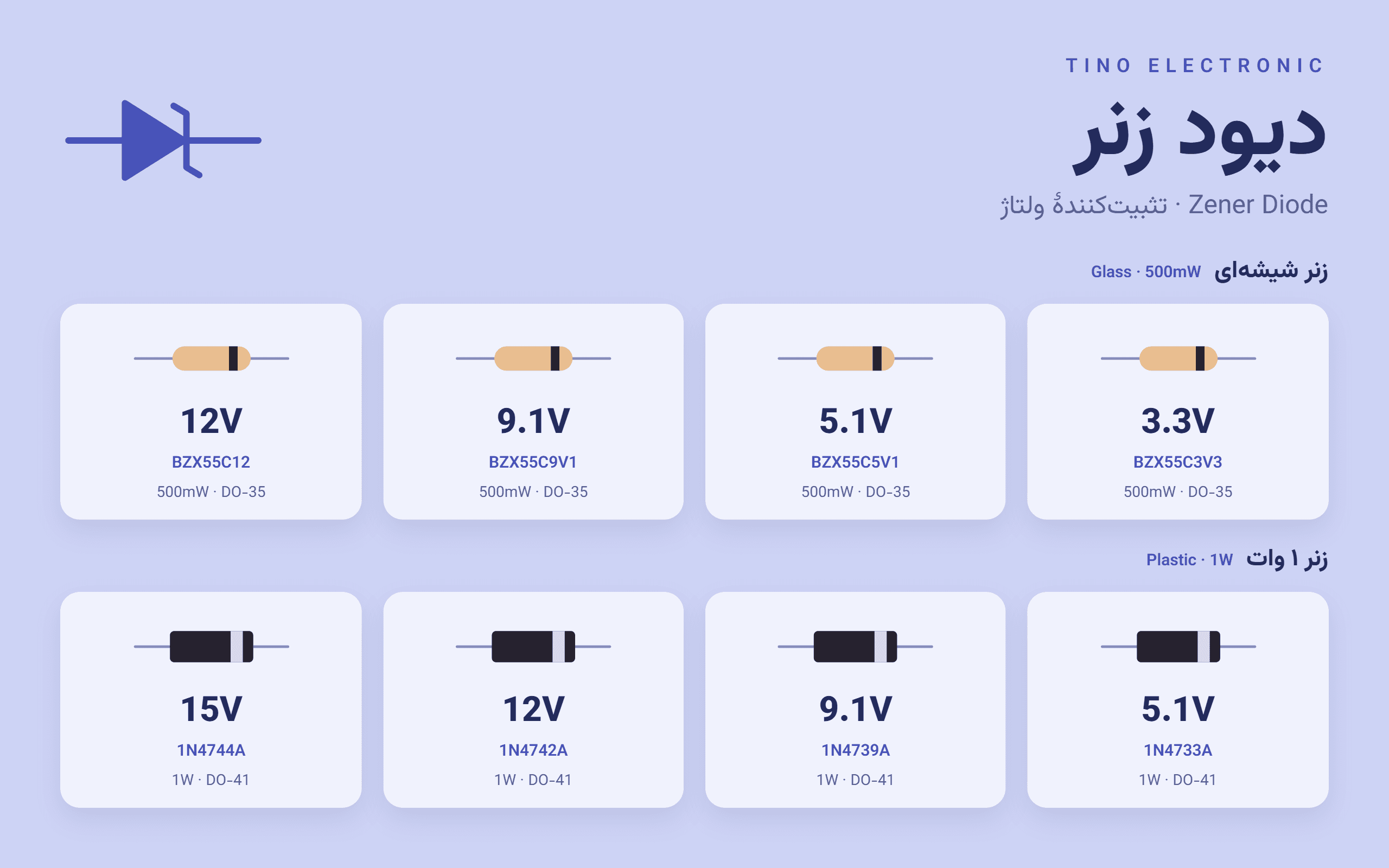

انواع دیود زنر
دیودهای زنر را می‌توان بر اساس ولتاژ نامی، توان تلفاتی، نوع بسته‌بندی و کاربرد دسته‌بندی کرد.
۱. دیود زنر بر اساس ولتاژ نامی
یکی از مهم‌ترین مشخصات دیود زنر، ولتاژ نامی آن است. این قطعات در ولتاژهای متنوعی تولید می‌شوند تا نیاز مدارهای مختلف را پوشش دهند.
چند نمونه از ولتاژهای رایج عبارت‌اند از:
دیود زنر ۲٫۴ ولت
دیود زنر ۳٫۳ ولت
دیود زنر ۳٫۹ ولت
دیود زنر ۴٫۷ ولت
دیود زنر ۵٫۱ ولت
دیود زنر ۶٫۲ ولت
دیود زنر ۹٫۱ ولت
دیود زنر ۱۲ ولت
دیود زنر ۱۵ ولت
دیود زنر ۲۴ ولت
این مقادیر نمونه‌هایی از ولتاژهای متداول هستند و لزوماً به معنی موجودبودن تمام این مدل‌ها در هر فروشگاه نیستند.
۲. دیود زنر بر اساس توان نامی
توان نامی نشان می‌دهد که دیود تحت شرایط مشخص تا چه میزان توان تلفاتی را می‌تواند تحمل کند.
دیودهای زنر در توان‌های مختلفی مانند ۰٫۲۵، ۰٫۵، ۱ و ۵ وات تولید می‌شوند. توان‌های دقیق و شرایط مجاز کار به مدل و بسته‌بندی قطعه بستگی دارند.
برای مثال، دیود زنر کوچک نصب‌شونده روی برد ممکن است برای مدارهای کم‌مصرف مناسب باشد، درحالی‌که یک مدل توان بالاتر می‌تواند در مدارهایی با اتلاف توان بیشتر استفاده شود؛ البته فقط در صورت رعایت محدودیت‌های حرارتی و الکتریکی سازنده.
۳. دیود زنر بر اساس نوع بسته‌بندی
بسته‌بندی دیود زنر بر نحوه نصب، دفع حرارت و فضای موردنیاز روی برد تأثیر می‌گذارد.
دیود زنر محوری: این نوع قطعه دارای دو پایه سیمی است و معمولاً از طریق سوراخ‌های برد نصب می‌شود.
دیود زنر نصب سطحی: این قطعات برای نصب مستقیم روی سطح برد طراحی شده‌اند و در مدارهای فشرده کاربرد دارند.
انتخاب بسته‌بندی باید با طراحی برد، توان موردنیاز و شرایط دفع حرارت هماهنگ باشد.
کاربردهای دیود زنر در مدارهای الکترونیکی
دیود زنر در بخش‌های مختلف مدارهای الکترونیکی مورد استفاده قرار می‌گیرد. مهم‌ترین کاربردهای آن عبارت‌اند از:
۱. تثبیت ولتاژ
یکی از کاربردهای شناخته‌شده دیود زنر، تثبیت ساده ولتاژ است. در این مدار، دیود زنر معمولاً به‌صورت معکوس و موازی با بار قرار می‌گیرد و یک مقاومت سری، جریان را محدود می‌کند.
در صورت طراحی صحیح، ولتاژ خروجی در محدوده مشخصی نزدیک به ولتاژ زنر باقی می‌ماند.
بااین‌حال، این روش برای تمام منابع تغذیه مناسب نیست. در مدارهایی با جریان بار زیاد یا نیاز به راندمان بالا، استفاده از رگولاتورهای خطی یا مبدل‌های سوئیچینگ ممکن است انتخاب بهتری باشد.
۲. ایجاد ولتاژ مرجع
در برخی مدارهای الکترونیکی، برای مقایسه ولتاژها یا تعیین یک سطح مرجع به ولتاژی مشخص نیاز است. دیود زنر می‌تواند در مدارهای ساده، این ولتاژ مرجع را فراهم کند.
دقت نهایی به تلرانس قطعه، جریان کاری، تغییرات دما و مقاومت دینامیکی دیود بستگی دارد.
۳. محافظت از مدار در برابر افزایش ولتاژ
دیود زنر می‌تواند در مدارهای مناسب برای محدودکردن ولتاژ یک گره الکتریکی استفاده شود. اگر ولتاژ از محدوده طراحی‌شده عبور کند، دیود وارد ناحیه هدایت معکوس می‌شود و به محدودشدن ولتاژ کمک می‌کند.
البته برای حفاظت در برابر پالس‌های شدید، تخلیه الکترواستاتیکی یا اضافه‌ولتاژهای گذرا، ممکن است دیودهای مخصوص محافظت گذرا، مانند دیودهای تی‌وی‌اس، مناسب‌تر باشند.
۴. حفاظت از ورودی قطعات حساس
در برخی مدارها از دیود زنر برای محدودکردن ولتاژ ورودی قطعات حساس استفاده می‌شود. طراحی این مدار باید به‌گونه‌ای باشد که جریان عبوری از دیود و ولتاژ باقی‌مانده روی ورودی از حدود مجاز قطعه تجاوز نکند.
برای این منظور باید مقاومت سری، جریان خطا و توان تلفاتی محاسبه شود.
۵. شکل‌دهی و محدودسازی سیگنال
در بعضی مدارهای آنالوگ، دیود زنر برای محدودکردن دامنه ولتاژ سیگنال یا ایجاد سطوح ولتاژی مشخص استفاده می‌شود. این کاربرد به ولتاژ زنر، مقاومت دینامیکی و مشخصات سیگنال بستگی دارد.
تفاوت دیود زنر و دیود معمولی
دیود زنر و دیود معمولی هر دو از نیمه‌رسانا ساخته می‌شوند، اما طراحی و کاربرد آن‌ها یکسان نیست.
ویژگیدیود زنردیود معمولیکاربرد اصلیتثبیت یا محدودسازی ولتاژ در ناحیه شکست معکوسیکسوسازی و عبور جریان در جهت مستقیمرفتار در بایاس مستقیممشابه دیود معمولیعبور جریان پس از رسیدن به محدوده هدایتعملکرد معکوسبرای کار کنترل‌شده در ناحیه شکست طراحی شده استمعمولاً نباید وارد شکست معکوس شود، مگر آنکه قطعه برای آن طراحی شده باشدولتاژ مشخصهولتاژ زنر نامیافت ولتاژ مستقیم و مشخصات معکوسکاربرد متداولمرجع ولتاژ و محدودسازی ولتاژیکسوسازی، سوئیچینگ و جداسازی سیگنال
نکته مهم این است که هر دیودی برای کار مداوم در شکست معکوس مناسب نیست. استفاده از دیود معمولی در این ناحیه، بدون بررسی دیتاشیت، ممکن است به آن آسیب برساند.
تفاوت دیود زنر و رگولاتور ولتاژ
دیود زنر و رگولاتور ولتاژ هر دو می‌توانند در تثبیت ولتاژ نقش داشته باشند، اما از نظر ساختار و قابلیت‌ها تفاوت دارند.
دیود زنر معمولاً در مدارهای ساده و کم‌مصرف استفاده می‌شود. این قطعه به اجزای جانبی کمی نیاز دارد، اما دقت و توانایی آن در تنظیم ولتاژ به شرایط مدار وابسته است.
رگولاتورهای ولتاژ یکپارچه، در مقابل، برای کنترل ولتاژ خروجی طراحی شده‌اند و بسته به نوعشان می‌توانند پایداری بهتر، قابلیت تأمین جریان بالاتر و امکانات حفاظتی بیشتری داشته باشند.
ویژگیدیود زنررگولاتور ولتاژساختاریک قطعه نیمه‌رسانامعمولاً مدار یکپارچه یا مدار تنظیم‌کنندهپیچیدگی مدارنسبتاً سادهوابسته به نوع رگولاتوردقت خروجیوابسته به مدل و شرایط کاریمعمولاً مناسب‌تر برای تنظیم کنترل‌شده ولتاژکاربرد متداولمدارهای ساده و کم‌مصرفمنابع تغذیه و مدارهای تنظیم ولتاژراندماندر مدارهای مقاومتی ساده ممکن است پایین باشدبسته به نوع، می‌تواند بهتر باشد
نحوه محاسبه مقاومت سری دیود زنر
در مدار تثبیت ولتاژ با دیود زنر، مقاومت سری وظیفه محدودکردن جریان را بر عهده دارد. برای انتخاب این مقاومت باید ولتاژ ورودی، ولتاژ زنر، جریان بار و حداقل جریان لازم برای عملکرد مناسب دیود مشخص باشند.
در ساده‌ترین حالت، جریان مقاومت سری از رابطه زیر به دست می‌آید:
I_R = (V_IN − V_Z) / R
در این رابطه:
I_R: جریان عبوری از مقاومت سری
V_IN: ولتاژ ورودی مدار
V_Z: ولتاژ نامی دیود زنر
R: مقدار مقاومت سری
جریان مقاومت بین بار و دیود زنر تقسیم می‌شود:
I_R = I_L + I_Z
که در آن، I_L جریان بار و I_Z جریان دیود زنر است.
مثال محاسباتی
فرض کنید یک مدار با مشخصات زیر داریم:
ولتاژ ورودی: ۱۲ ولت
ولتاژ زنر: ۵٫۱ ولت
مقاومت سری: ۶۸۰ اهم
جریان بار: صفر آمپر، برای بررسی حالت بدون بار
با استفاده از رابطه بالا:
I_R = (12 − 5.1) / 680
جریان مقاومت تقریباً برابر با ۱۰٫۱۵ میلی‌آمپر خواهد بود. چون بار جریانی مصرف نمی‌کند، تقریباً تمام این جریان از دیود زنر عبور می‌کند.
توان تلفاتی دیود نیز تقریباً برابر است با:
P_Z = V_Z × I_Z
بنابراین:
P_Z ≈ 5.1 × 0.01015 ≈ 0.052 وات
این مقدار از نظر توان اسمی برای یک دیود زنر ۰٫۲۵ وات کمتر است؛ اما در طراحی واقعی باید شرایط حرارتی، تلرانس قطعه و تغییرات ولتاژ ورودی نیز بررسی شوند.
هشدار طراحی: در مدار واقعی، باید بیشترین توان دیود در شرایط بدون بار و کمترین توان لازم برای حفظ تنظیم ولتاژ در شرایط بیشترین بار محاسبه شود. همچنین توان مقاومت سری نیز باید جداگانه بررسی شود.
چگونه دیود زنر را تست کنیم؟
برای بررسی سلامت دیود زنر می‌توان از مولتی‌متر و در صورت نیاز از یک مدار آزمایش مناسب استفاده کرد. روش دقیق تست به امکانات اندازه‌گیری و مشخصات قطعه بستگی دارد.
روش اول: تست با حالت دیود مولتی‌متر
۱. در صورت امکان، برق مدار را قطع کنید و دیود را از مدار جدا کنید یا دست‌کم یکی از پایه‌های آن را آزاد کنید تا سایر قطعات بر اندازه‌گیری تأثیر نگذارند.
۲. مولتی‌متر را روی حالت تست دیود قرار دهید.
۳. در جهت مستقیم، افت ولتاژ دیود را اندازه‌گیری کنید. در بسیاری از دیودهای زنر سیلیکونی، این مقدار نزدیک به افت ولتاژ یک دیود سیلیکونی معمولی است.
۴. جهت پراب‌ها را عوض کنید و مقدار معکوس را بررسی کنید.
نکته: مولتی‌متر معمولی اغلب ولتاژ کافی برای رساندن دیود زنر به ناحیه شکست را فراهم نمی‌کند. بنابراین اندازه‌گیری در حالت دیود به‌تنهایی برای تأیید مقدار دقیق ولتاژ زنر کافی نیست.
روش دوم: تست ولتاژ زنر با مدار آزمایش
برای اندازه‌گیری ولتاژ زنر باید از یک منبع تغذیه مناسب، مقاومت محدودکننده جریان و ابزار اندازه‌گیری استفاده کرد.
۱. ولتاژ نامی دیود را از روی شماره قطعه یا دیتاشیت مشخص کنید.
۲. دیود را در جهت معکوس به مدار آزمایش متصل کنید.
۳. مقاومت سری مناسب را با توجه به ولتاژ منبع و جریان موردنیاز انتخاب کنید.
۴. ولتاژ دو سر دیود را پس از برقراری جریان مناسب اندازه‌گیری کنید.
۵. مطمئن شوید جریان و توان تلفاتی از حدود مجاز سازنده بیشتر نیستند.
ولتاژ اندازه‌گیری‌شده باید با توجه به جریان آزمون و تلرانس قطعه با مقدار مورد انتظار سازگار باشد.
دلایل خرابی دیود زنر
دیود زنر نیز مانند سایر قطعات نیمه‌رسانا ممکن است در اثر شرایط نامناسب کاری آسیب ببیند. مهم‌ترین عوامل خرابی عبارت‌اند از:
عبور جریان بیش از حد مجاز
افزایش توان تلفاتی و دمای قطعه
انتخاب ولتاژ زنر نامناسب برای مدار
اتصال اشتباه پایه‌ها
اعمال پالس‌های ولتاژی شدید
طراحی نامناسب مقاومت سری
رعایت‌نکردن شرایط دفع حرارت
در صورت خرابی دیود زنر، مدار ممکن است دچار تغییر ولتاژ، عملکرد ناپایدار یا قطع کامل شود. البته این نشانه‌ها اختصاصی نیستند و برای تشخیص دقیق باید سایر قطعات مدار نیز بررسی شوند.
هنگام خرید دیود زنر به چه نکاتی توجه کنیم؟
انتخاب دیود زنر مناسب باید بر اساس نیاز واقعی مدار انجام شود. پیش از خرید، موارد زیر را بررسی کنید:
۱. ولتاژ زنر: ولتاژ نامی باید با سطح ولتاژ موردنیاز مدار سازگار باشد.
۲. توان نامی: دیود باید توان تلفاتی موردنیاز را با درنظرگرفتن شرایط حرارتی تحمل کند.
۳. تلرانس ولتاژ: تلرانس مشخص می‌کند ولتاژ واقعی قطعه تا چه اندازه می‌تواند با مقدار نامی تفاوت داشته باشد.
۴. جریان کاری: جریان دیود باید در محدوده مجاز باشد و در شرایط مختلف مدار از حداقل و حداکثر مناسب تجاوز نکند.
۵. نوع بسته‌بندی: ابعاد و روش نصب باید با طراحی برد سازگار باشد.
۶. ضریب دمایی: در مدارهای حساس به دما، تغییرات ولتاژ زنر با دما اهمیت دارد.
۷. شماره قطعه و دیتاشیت: برای جایگزینی یک دیود معیوب، شماره قطعه و مشخصات فنی آن را بررسی کنید؛ صرفاً یکسان‌بودن ولتاژ نامی کافی نیست.
اگر برای انتخاب دیود زنر مناسب مطمئن نیستید، بررسی شماتیک مدار و مشخصات قطعه موردنیاز، پیش از خرید از بروز خطا جلوگیری می‌کند.
پرسش‌های متداول درباره دیود زنر
دیود زنر چه کاری انجام می‌دهد؟
دیود زنر در مدارهای مناسب برای تثبیت ولتاژ، ایجاد ولتاژ مرجع و محدودکردن ولتاژ استفاده می‌شود. این قطعه معمولاً در جهت معکوس و در محدوده مشخصی از جریان کار می‌کند.
آیا دیود زنر ولتاژ را افزایش می‌دهد؟
خیر. کاربرد معمول دیود زنر تثبیت یا محدودسازی ولتاژ است، نه افزایش آن. برای افزایش ولتاژ باید از مدارهای مناسب مانند مبدل‌های افزاینده استفاده شود.
دیود زنر ۵٫۱ ولت چه کاربردی دارد؟
این دیود می‌تواند در مدارهای مناسب برای ایجاد مرجع ولتاژ یا محدودکردن ولتاژ در محدوده نزدیک به ۵٫۱ ولت استفاده شود. ولتاژ واقعی به جریان، دما و مشخصات قطعه وابسته است.
آیا می‌توان دیود زنر را بدون مقاومت به منبع ولتاژ وصل کرد؟
در مدارهای معمول نباید دیود زنر را بدون محدودسازی مناسب جریان به منبع ولتاژ متصل کرد؛ زیرا جریان بیش از حد می‌تواند باعث خرابی قطعه شود. مقدار مقاومت باید بر اساس شرایط مدار محاسبه شود.
تفاوت دیود زنر و دیود تی‌وی‌اس چیست؟
هر دو قطعه می‌توانند در محدودسازی ولتاژ نقش داشته باشند، اما دیودهای تی‌وی‌اس معمولاً برای مهار پالس‌های گذرای ولتاژ طراحی می‌شوند. دیود زنر بیشتر در مدارهای مرجع ولتاژ و تثبیت ساده استفاده می‌شود؛ انتخاب نهایی به شرایط حفاظتی و مشخصات دیتاشیت بستگی دارد.
آیا می‌توان از دیود زنر به‌عنوان رگولاتور استفاده کرد؟
بله، در مدارهای ساده و کم‌مصرف می‌توان از دیود زنر برای تثبیت تقریبی ولتاژ استفاده کرد. برای بارهای پرمصرف یا کاربردهای نیازمند راندمان و دقت بالاتر، رگولاتورهای اختصاصی معمولاً انتخاب مناسب‌تری هستند.
جمع‌بندی
دیود زنر یکی از قطعات مهم در الکترونیک است که به دلیل قابلیت کار در ناحیه شکست معکوس، برای تثبیت ولتاژ، ایجاد ولتاژ مرجع و محدودسازی ولتاژ به کار می‌رود.
برای انتخاب و استفاده صحیح از این قطعه باید ولتاژ زنر، توان نامی، جریان کاری، تلرانس و شرایط حرارتی را در نظر گرفت. همچنین در مدارهای آزمایشی و کاربردهای واقعی، استفاده از مقاومت محدودکننده جریان و رعایت مشخصات دیتاشیت ضروری است.
با شناخت ویژگی‌های دیود زنر می‌توان از آن در مدارهای مختلف الکترونیکی استفاده کرد و هنگام طراحی یا تعمیر تجهیزات، قطعه مناسب‌تری انتخاب کرد.
