هیتر و هویه گرداک 952؛ بررسی تخصصی دستگاه دوکاره لحیم‌کاری و تعمیرات SMD
اگر در زمینه تعمیرات بردهای الکترونیکی، مونتاژ قطعات SMD یا تعمیر تجهیزات الکترونیکی فعالیت می‌کنید، احتمالاً می‌دانید که انتخاب ابزار مناسب تا چه اندازه بر کیفیت کار تأثیر می‌گذارد. بعضی قطعات الکترونیکی به دلیل اندازه کوچک، تعداد پایه‌های زیاد یا حساسیت نسبت به حرارت، با ابزارهای معمولی به‌راحتی قابل جداسازی و نصب نیستند. در چنین شرایطی، استفاده از تجهیزات تخصصی لحیم‌کاری اهمیت بیشتری پیدا می‌کند.

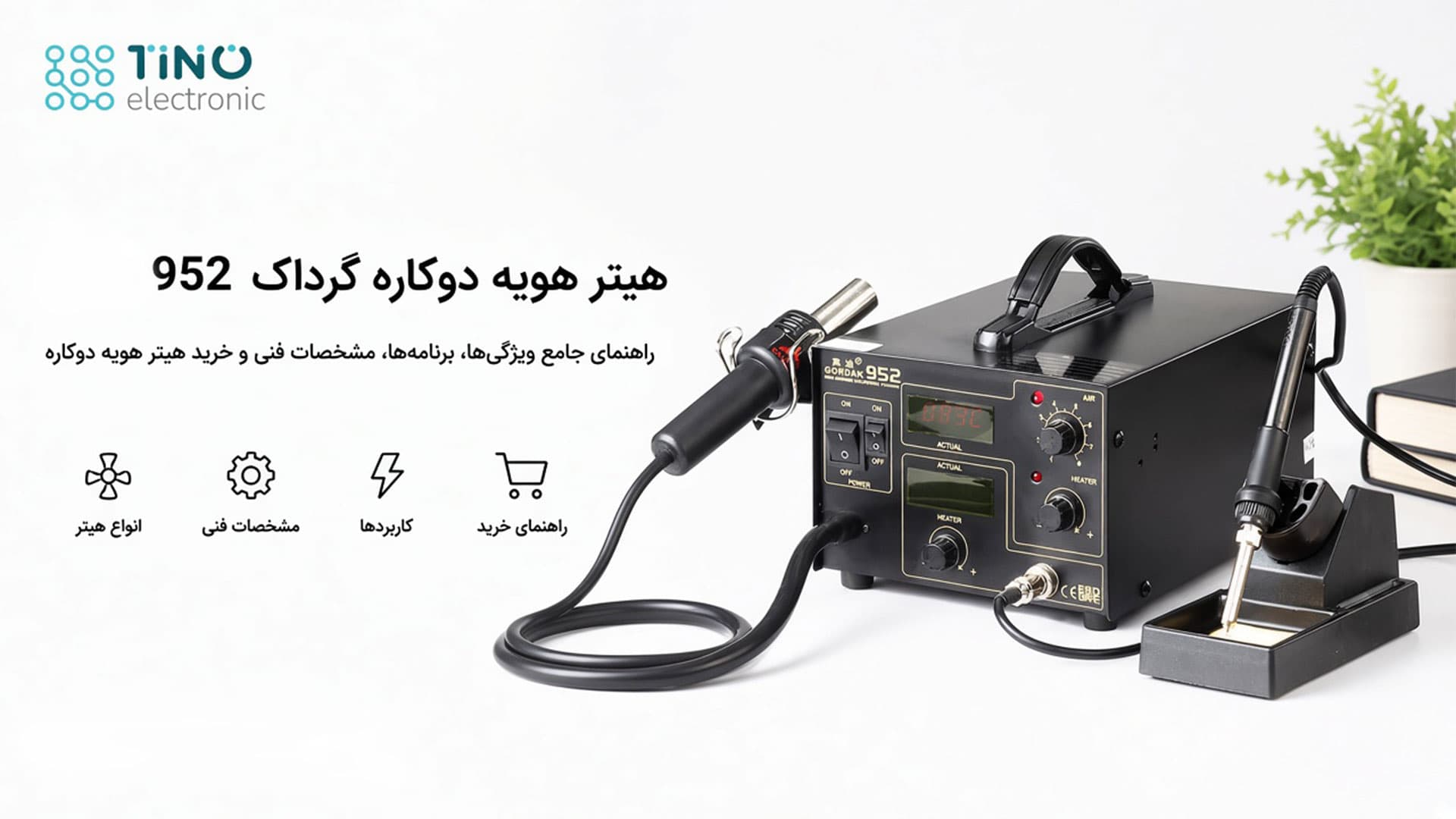

هیتر و هویه دوکاره گرداک مدل GORDAK 952 دستگاهی است که دو قابلیت اصلی را در یک مجموعه ترکیب می‌کند: هیتر هوای گرم برای کار روی قطعات الکترونیکی و هویه برای لحیم‌کاری با نوک فلزی. این ترکیب به تعمیرکار اجازه می‌دهد برای بسیاری از فعالیت‌های متداول تعمیر و مونتاژ، از یک ایستگاه کاری مشترک استفاده کند.
وجود بخش هیتر و هویه در یک دستگاه، نمایشگرهای دیجیتال و امکان تنظیم دما باعث شده است مدل 952 در گروه ابزارهای مورد توجه تعمیرکاران و فعالان حوزه الکترونیک قرار بگیرد. البته انتخاب این دستگاه باید بر اساس نوع فعالیت، نیاز واقعی کارگاه و مشخصات نسخه موردنظر انجام شود.
در این مقاله از تینو الکترونیک، دستگاه GORDAK 952 را از نظر عملکرد، مشخصات فنی، کاربردها، مزایا، محدودیت‌ها و نکات مهم پیش از خرید بررسی می‌کنیم.
هیتر و هویه دوکاره گرداک 952 چیست؟
هیتر و هویه گرداک 952 یک ایستگاه لحیم‌کاری دوکاره است که برای انجام دو گروه از عملیات تعمیراتی طراحی شده است.
بخش نخست دستگاه، هیتر هوای گرم است. این قسمت با تولید جریان هوای گرم، حرارت را به ناحیه موردنظر منتقل می‌کند و در فرایندهایی مانند جداسازی یا نصب قطعات SMD کاربرد دارد.
بخش دوم، هویه الکتریکی است که از طریق نوک گرم‌شونده خود، حرارت را به محل اتصال منتقل می‌کند. این بخش برای لحیم‌کاری پایه قطعات، ترمیم اتصالات و انجام بسیاری از عملیات مونتاژ الکترونیکی کاربرد دارد.
ترکیب این دو ابزار به کاربر امکان می‌دهد متناسب با نوع قطعه و روش تعمیر، از ابزار مناسب استفاده کند.
برای مثال، هنگامی که هدف جداسازی یک قطعه چندپایه نصب‌شده روی سطح برد است، هیتر هوای گرم می‌تواند گزینه مناسبی باشد. در مقابل، برای ترمیم یک اتصال لحیم یا لحیم‌کاری پایه‌های یک قطعه معمولی، ممکن است استفاده از هویه کنترل‌شونده انتخاب مناسب‌تری باشد.
نکته مهم این است که هیتر و هویه دوکاره به معنای مناسب‌بودن دستگاه برای تمام انواع تعمیرات نیست. نتیجه کار به نوع قطعه، طراحی برد، تنظیمات دما، ابزار جانبی و مهارت کاربر بستگی دارد.
مشخصات فنی هیتر و هویه GORDAK 952
پیش از خرید دستگاه، بررسی مشخصات فنی ضروری است. در جدول زیر، مشخصات متداول مدل GORDAK 952 براساس اطلاعات منتشرشده از سوی سازنده آورده شده است. برخی فروشگاه‌ها و نسخه‌های نزدیک این خانواده ممکن است اعداد متفاوتی اعلام کنند؛ بنابراین مشخصات دقیق محصول عرضه‌شده باید با برچسب دستگاه یا مستندات همان نسخه تطبیق داده شود.
مشخصهاطلاعات مدل GORDAK 952برندGORDAKمدل952نوع دستگاهایستگاه هیتر هوای گرم و هویهتعداد عملکرد اصلیدوکارهتوان اسمی بخش هیترحدود ۲۷۰ واتتوان بخش هویه۶۰ واتمحدوده تنظیم دمای هیترحدود ۱۵۰ تا ۵۰۰ درجه سانتی‌گرادمحدوده تنظیم دمای هویهحدود ۲۰۰ تا ۴۸۰ درجه سانتی‌گرادنوع پمپ هوای گرمپمپ دیافراگمی در مشخصات منتشرشدهنمایشگردیجیتالکاربرد اصلیتعمیرات برد، لحیم‌کاری و کار با قطعات SMD
توجه: محدوده دما و توان درج‌شده در منابع مختلف ممکن است با توجه به نسخه دستگاه متفاوت باشد. این اعداد را به‌عنوان مشخصات عمومی خانواده GORDAK 952 در نظر بگیر، نه تأیید نهایی مشخصات هر کالای موجود در فروشگاه.
بررسی بخش هیتر هوای گرم گرداک 952
هیتر هوای گرم یکی از مهم‌ترین بخش‌های این دستگاه است. این قسمت برای انتقال حرارت به قطعاتی استفاده می‌شود که روش لحیم‌کاری آن‌ها به جریان هوای گرم نیاز دارد.
در روش کار با هیتر، هوا از مسیر داخلی دستگاه عبور می‌کند، گرم می‌شود و از طریق نازل به ناحیه موردنظر می‌رسد. با تنظیم مناسب دما و جریان هوا می‌توان شرایط لازم را برای انجام عملیات تعمیراتی فراهم کرد.
کاربرد هیتر در تعمیرات الکترونیک
هیتر هوای گرم در فعالیت‌های مختلفی کاربرد دارد، از جمله:
جداسازی برخی قطعات نصب‌شده روی سطح برد
نصب مجدد قطعات سازگار با فرایند هوای گرم
تعمیر بردهای الکترونیکی
انجام برخی عملیات مربوط به قطعات چندپایه SMD
کار روی اتصالاتی که دسترسی به آن‌ها با هویه معمولی دشوار است
البته استفاده از هیتر برای تمام قطعات و بردها یکسان نیست. بعضی قطعات نسبت به دمای بالا حساس‌اند و ممکن است در اثر حرارت نامناسب آسیب ببینند. به همین دلیل، تنظیمات باید متناسب با نوع قطعه، مشخصات سازنده و شرایط برد انتخاب شوند.
چرا تنظیم دمای هیتر اهمیت دارد؟
دمای نامناسب می‌تواند کیفیت تعمیر را کاهش دهد. دمای بیش از حد ممکن است به بدنه قطعه، برد مدار چاپی یا اجزای پلاستیکی مجاور آسیب برساند. از سوی دیگر، حرارت ناکافی ممکن است باعث شود عملیات جداسازی یا نصب به‌درستی انجام نشود.
نکته مهم این است که دمای نمایش‌داده‌شده روی دستگاه الزاماً برابر با دمای واقعی سطح قطعه نیست. فاصله نازل، میزان جریان هوا، زمان اعمال حرارت و شرایط محیطی بر انتقال گرما تأثیر می‌گذارند.
بنابراین، نمایشگر دیجیتال ابزار تنظیم و پایش است، نه تضمینی برای رسیدن تمام نقاط برد به دمای یکسان.
بررسی بخش هویه ۶۰ وات گرداک 952
بخش دوم دستگاه، هویه الکتریکی با توان اسمی ۶۰ وات است. این قسمت برای لحیم‌کاری مستقیم اتصالات و پایه‌های قطعات الکترونیکی استفاده می‌شود.
هویه در تعمیرات برد، مونتاژ قطعات و اصلاح اتصالات لحیم کاربرد گسترده‌ای دارد. توان ۶۰ وات نیز در بسیاری از کارهای متداول الکترونیکی قابل استفاده است؛ البته مناسب‌بودن آن به نوع نوک، ظرفیت حرارتی، طراحی هویه و اندازه اتصال بستگی دارد.
کاربردهای هویه دستگاه
بخش هویه می‌تواند برای کارهای زیر استفاده شود:
لحیم‌کاری پایه قطعات الکترونیکی
ترمیم اتصالات لحیم
نصب قطعات دارای پایه مناسب برای لحیم‌کاری با هویه
اصلاح بعضی اتصالات روی برد
کارهای عمومی مونتاژ الکترونیکی
انتخاب نوک هویه مناسب اهمیت زیادی دارد. نوک‌های متفاوت برای اندازه‌های مختلف اتصال و شرایط کاری گوناگون طراحی می‌شوند. نوک نامناسب ممکن است انتقال حرارت را دشوار کند یا کنترل کار روی قطعات کوچک را کاهش دهد.
اهمیت کنترل دما در هویه
کنترل دما به کاربر کمک می‌کند حرارت را با توجه به نوع لحیم، قطعه و شرایط اتصال تنظیم کند.
اگر دما بیش از حد بالا باشد، امکان آسیب به قطعات حساس، جداشدن پدهای برد یا تخریب عایق سیم‌ها افزایش پیدا می‌کند. دمای پایین نیز ممکن است باعث ایجاد اتصال لحیم نامناسب شود.
به همین دلیل، انتخاب دما باید براساس نیاز فرایند و مشخصات قطعات انجام شود، نه صرفاً بالاترین عددی که دستگاه پشتیبانی می‌کند.
نمایشگر دیجیتال هیتر و هویه گرداک 952 چه کاربردی دارد؟
نمایشگر دیجیتال یکی از ویژگی‌های مهم این مدل است. نمایش عددی دما، خواندن تنظیمات را آسان‌تر می‌کند و امکان بررسی وضعیت تنظیم‌شده را در اختیار کاربر قرار می‌دهد.
در مدل دارای نمایشگرهای مجزا، کاربر می‌تواند تنظیمات بخش هیتر و هویه را جداگانه مشاهده کند. این ویژگی برای افرادی که در یک جلسه کاری از هر دو ابزار استفاده می‌کنند، کاربردی است.
مزایای نمایشگر دیجیتال عبارت‌اند از:
مشاهده آسان‌تر دمای تنظیم‌شده
امکان تنظیم مستقل دمای بخش‌های دستگاه
کاهش خطای ناشی از خواندن مقیاس‌های غیرعددی
سهولت استفاده در فعالیت‌های تکرارشونده
کمک به مدیریت بهتر فرایند تعمیر
با این حال، نمایشگر دیجیتال به‌تنهایی نشان‌دهنده دقت واقعی دما نیست. کیفیت حسگر، مدار کنترل و وضعیت کالیبراسیون نیز بر عملکرد دستگاه تأثیر دارند.
سیستم کنترل دمای دستگاه چه اهمیتی دارد؟
در ایستگاه‌های لحیم‌کاری، کنترل دما نقش مهمی در حفظ شرایط کاری دارد. دستگاه‌های دارای کنترل بازخوردی، تغییرات دما را از طریق حسگر بررسی می‌کنند و در صورت نیاز، توان گرمایشی را تنظیم می‌کنند.
در اطلاعات منتشرشده برای مدل GORDAK 952 به استفاده از کنترل دمای مبتنی بر حسگر اشاره شده است. این طراحی به تنظیم و پایداری بهتر دما کمک می‌کند، اما عملکرد نهایی به شرایط استفاده و سلامت اجزای دستگاه نیز وابسته است.
برای تعمیرکار، کنترل مناسب دما از این جهت اهمیت دارد که قطعات مختلف به شرایط حرارتی یکسانی نیاز ندارند. توانایی تنظیم دما باعث می‌شود دستگاه برای طیف متنوع‌تری از عملیات لحیم‌کاری و تعمیرات قابل استفاده باشد.
کاربردهای هیتر و هویه گرداک 952 در تعمیرات الکترونیک
یکی از دلایل استفاده از ایستگاه‌های دوکاره، تنوع عملیات تعمیراتی است که در یک کارگاه انجام می‌شود.
۱. تعمیر بردهای الکترونیکی
بردهای الکترونیکی شامل قطعات متنوعی هستند که هرکدام روش اتصال و محدودیت حرارتی متفاوتی دارند. ترکیب هیتر و هویه امکان استفاده از دو روش انتقال حرارت را فراهم می‌کند.
این ویژگی در کارگاه‌های تعمیر برد، تجهیزات کنترلی و دستگاه‌های الکترونیکی می‌تواند کاربردی باشد.
۲. کار با قطعات SMD
قطعات SMD روی سطح برد نصب می‌شوند و بعضی از آن‌ها پایه‌های کوچک یا تعداد زیادی اتصال دارند. استفاده از هیتر هوای گرم برای برخی عملیات مربوط به این قطعات مناسب است.
با این حال، روش تعمیر باید براساس نوع پکیج، مشخصات قطعه و دستورالعمل سازنده انتخاب شود. حساسیت قطعات نسبت به دما و الکتریسیته ساکن نیز باید در نظر گرفته شود.
۳. تعمیر تجهیزات الکترونیکی
در تعمیر برخی تجهیزات الکترونیکی، ممکن است لازم باشد قطعه‌ای از برد جدا شود، اتصال لحیم ترمیم شود یا قطعه جایگزین نصب شود. وجود هیتر و هویه در یک دستگاه می‌تواند فرایند انتخاب ابزار را ساده‌تر کند.
میزان کارایی دستگاه به نوع تعمیر و محدودیت‌های آن بستگی دارد؛ بنابراین بهتر است پیش از خرید، نیازهای اصلی کارگاه مشخص شوند.
۴. کارگاه‌های آموزشی و آزمایشگاه‌های الکترونیک
در محیط‌های آموزشی، ایستگاه‌های دوکاره می‌توانند برای آشنایی با روش‌های مختلف لحیم‌کاری و تعمیرات برد استفاده شوند.
با این حال، کار با هیتر و هویه به دلیل دمای بالا و خطر سوختگی نیازمند آموزش، نظارت مناسب و رعایت دستورالعمل‌های ایمنی است.
مزایای هیتر و هویه دوکاره GORDAK 952
ترکیب دو ابزار در یک دستگاه، مزایایی دارد که می‌تواند برای بعضی کاربران مهم باشد.
یک دستگاه برای دو عملکرد
با وجود بخش هیتر و هویه، برای بسیاری از عملیات متداول تعمیراتی نیازی به تهیه دو ایستگاه جداگانه نیست. این موضوع می‌تواند فضای اشغال‌شده روی میز کار را کاهش دهد.
امکان تنظیم دمای هر بخش
تنظیم دمای هیتر و هویه متناسب با نوع فعالیت، انعطاف‌پذیری بیشتری در اختیار کاربر قرار می‌دهد.
نمایشگر دیجیتال
نمایشگر دیجیتال خواندن تنظیمات را آسان می‌کند و برای افرادی که مرتب بین کارهای مختلف جابه‌جا می‌شوند، مفید است.
مناسب برای طیف متنوعی از فعالیت‌های تعمیراتی
ترکیب هوای گرم و لحیم‌کاری مستقیم باعث می‌شود دستگاه در بعضی تعمیرات و مونتاژهای الکترونیکی کاربرد گسترده‌ای داشته باشد.
کاهش نیاز به تجهیزات جداگانه
برای کارگاهی که به هر دو قابلیت نیاز دارد، خرید یک دستگاه ترکیبی ممکن است از نظر فضای کاری و مدیریت تجهیزات مناسب باشد. با این حال، ارزش اقتصادی آن به قیمت روز، کیفیت نسخه موجود و نیاز واقعی کاربر بستگی دارد.
پیش از خرید هیتر و هویه گرداک 952 به چه نکاتی توجه کنیم؟
خرید ابزار تخصصی باید براساس مشخصات فنی و نیاز کاری انجام شود. پیش از ثبت سفارش، موارد زیر را بررسی کنید.
تفاوت مدل‌های 952، 952A و 952H
یکی از نکات مهم در خرید محصولات گرداک، توجه به نام کامل مدل است. در بازار، نسخه‌هایی مانند GORDAK 952A و GORDAK 952H نیز عرضه شده‌اند که مشخصات یا امکانات آن‌ها ممکن است با نسخه 952 متفاوت باشد. برای مثال، برخی نسخه‌های H امکانات بیشتری در بخش کنترل یا تجهیزات جانبی دارند.
بنابراین، هنگام مقایسه قیمت یا مشخصات، فقط به عدد 952 توجه نکنید. پسوند مدل، نوع نمایشگر، مشخصات هیتر، اقلام همراه و اطلاعات درج‌شده روی دستگاه را نیز بررسی کنید.
بررسی توان دستگاه
توان هیتر و هویه مشخصه‌ای مهم است، اما نباید به‌تنهایی مبنای خرید قرار گیرد. کنترل دما، کیفیت ساخت، سازگاری با کاربرد و دسترسی به قطعات مصرفی نیز اهمیت دارند.
بررسی محدوده دما
محدوده دمایی دستگاه باید با نوع فعالیت شما سازگار باشد. داشتن محدوده دمایی گسترده‌تر الزاماً به معنای عملکرد بهتر در تمام کاربردها نیست.
بررسی متعلقات همراه
پیش از خرید بررسی کنید چه اقلامی داخل بسته‌بندی قرار دارند. دسته هیتر، دسته هویه، پایه‌های نگهدارنده، نازل‌ها و کابل‌ها از جمله مواردی هستند که باید براساس فهرست اقلام همان محصول کنترل شوند.
بررسی شرایط گارانتی و خدمات
شرایط گارانتی، امکان تأمین قطعات جایگزین و دسترسی به خدمات تعمیر می‌توانند در هزینه استفاده بلندمدت از دستگاه مؤثر باشند. این موارد را پیش از سفارش از اطلاعات فروشنده بررسی کنید.
آیا هیتر و هویه گرداک 952 برای شما مناسب است؟
این دستگاه می‌تواند برای افرادی مناسب باشد که در کار خود به هر دو قابلیت هیتر هوای گرم و هویه نیاز دارند.
این مدل را بررسی کنید اگر:
در زمینه تعمیر بردهای الکترونیکی فعالیت می‌کنید.
به هیتر و هویه در یک میز کار نیاز دارید.
با قطعات SMD سروکار دارید.
تنظیم دما برای فعالیت‌های شما اهمیت دارد.
به دنبال یک ایستگاه کاری ترکیبی هستید.
پیش از انتخاب، گزینه‌های دیگر را هم بررسی کنید اگر:
فقط به لحیم‌کاری معمولی نیاز دارید و استفاده‌ای از هیتر ندارید.
به قابلیت‌های خاصی مانند کنترل پیشرفته جریان هوا یا امکانات اضافی نیاز دارید.
کار شما مستلزم رعایت استانداردهای تخصصی خاصی است که باید جداگانه تأیید شوند.
مشخصات یک نسخه خاص با نیاز فنی شما مطابقت ندارد.
به‌طور کلی، بهترین انتخاب دستگاهی است که امکانات آن با نوع تعمیرات و بودجه شما تناسب داشته باشد.
نکات ایمنی هنگام کار با هیتر و هویه
هیتر و هویه ابزارهای حرارتی هستند و کار با آن‌ها نیازمند رعایت اصول ایمنی است.
دستگاه را روی سطح پایدار و مقاوم در برابر حرارت قرار دهید.
از تماس دست با نوک هویه، نازل و بخش‌های داغ خودداری کنید.
محیط کار باید تهویه مناسب داشته باشد تا دود ناشی از لحیم‌کاری در محل تجمع پیدا نکند.
از قرارگرفتن سیم‌ها و مواد قابل اشتعال در نزدیکی بخش‌های داغ جلوگیری کنید.
هنگام پایان کار، دستورالعمل سازنده برای خنک‌شدن دستگاه را رعایت کنید.
پیش از تمیزکاری یا بررسی اتصالات، دستگاه را از برق جدا کنید و اجازه دهید قطعات داغ سرد شوند.
برای تعمیرات بردهای حساس، از تجهیزات و روش‌های مناسب محافظت در برابر الکتریسیته ساکن استفاده کنید.
رعایت این موارد علاوه بر کاهش خطر آسیب، به حفظ تجهیزات و کیفیت کار کمک می‌کند.
خرید هیتر و هویه دوکاره گرداک 952 از تینو الکترونیک
اگر برای تعمیرات برد، کار با قطعات SMD یا انجام عملیات لحیم‌کاری به یک دستگاه دوکاره نیاز دارید، بررسی هیتر و هویه GORDAK 952 می‌تواند نقطه شروع مناسبی باشد.
پیش از خرید، مشخصات نسخه موجود در فروشگاه را بررسی کنید و مطمئن شوید توان، محدوده دما، نوع نمایشگر و اقلام همراه آن با نیاز کاری شما مطابقت دارند.
در تینو الکترونیک، هدف از معرفی محصولات تخصصی این است که کاربران بتوانند پیش از خرید، اطلاعات فنی موردنیاز خود را بررسی و انتخاب آگاهانه‌تری انجام دهند.
برای انتخاب دقیق‌تر، نام کامل مدل و مشخصات ثبت‌شده در صفحه محصول را ملاک قرار دهید. به‌ویژه در محصولات دارای نسخه‌های مشابه، تطبیق مدل دقیق اهمیت زیادی دارد.
پرسش‌های متداول درباره هیتر و هویه گرداک 952
هیتر و هویه گرداک 952 چه کاربردی دارد؟
این دستگاه برای انجام عملیات لحیم‌کاری و برخی فعالیت‌های تعمیراتی مربوط به بردهای الکترونیکی طراحی شده است. بخش هیتر برای کار با هوای گرم و بخش هویه برای لحیم‌کاری مستقیم اتصالات استفاده می‌شود.
توان هویه گرداک 952 چند وات است؟
در مشخصات منتشرشده برای مدل GORDAK 952، توان بخش هویه ۶۰ وات اعلام شده است. مشخصات نسخه دقیق محصول را پیش از خرید بررسی کنید.
محدوده دمای هیتر گرداک 952 چقدر است؟
در منابع فنی این مدل، محدوده تنظیم دمای هیتر معمولاً حدود ۱۵۰ تا ۵۰۰ درجه سانتی‌گراد ذکر شده است. اعداد ممکن است با توجه به نسخه و منبع مشخصات تفاوت داشته باشند.
تفاوت GORDAK 952 با مدل 952A چیست؟
این دو مدل نام‌های متفاوتی دارند و نباید بدون بررسی مشخصات، یکسان فرض شوند. برای مقایسه باید نوع نمایشگر، مشخصات فنی، امکانات و اقلام همراه هر نسخه بررسی شود.
آیا گرداک 952 برای تعمیرات SMD مناسب است؟
این دستگاه برای برخی عملیات مربوط به قطعات SMD طراحی شده است. با این حال، مناسب‌بودن آن برای یک قطعه خاص به نوع پکیج، شرایط برد، مشخصات فنی دستگاه و روش تعمیر بستگی دارد.
آیا هیتر و هویه دوکاره بهتر از خرید جداگانه است؟
این موضوع به نیاز کاربر بستگی دارد. اگر هر دو ابزار را مرتب استفاده می‌کنید، دستگاه ترکیبی ممکن است فضای کمتری اشغال کند. اگر فقط به یکی از قابلیت‌ها نیاز دارید، مقایسه با دستگاه مستقل می‌تواند منطقی‌تر باشد.
