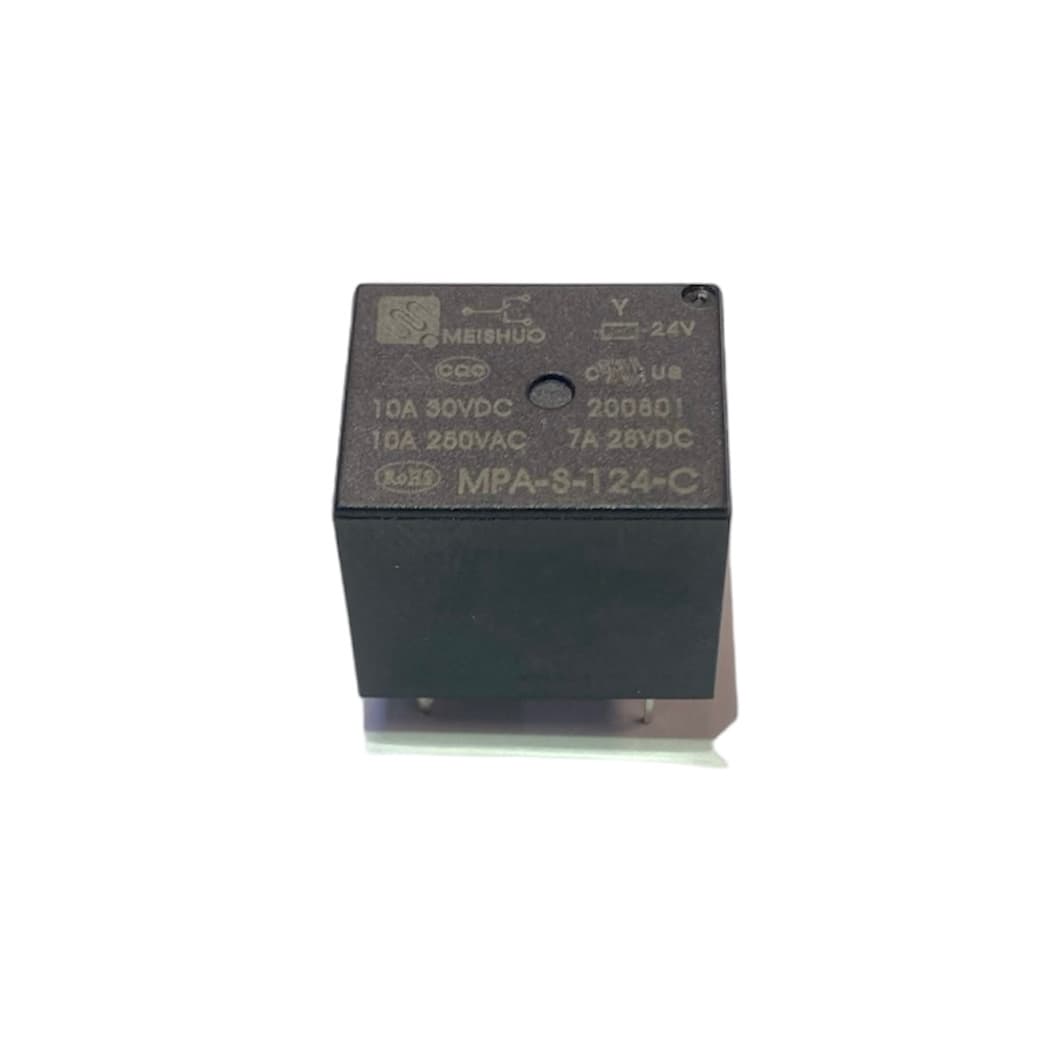

رله میشو ۲۴ ولت ۱۰ آمپر ۵ پایه مدل MPA-S-124-C

تماس بگیرید

موجود

برای این محصول امکان خرید آنلاین وجود ندارد؛ برای اطلاعات بیشتر تماس بگیرید.

  • ارسال سریع

    ارسال با پست و تیپاکس به‌روز

  • ضمانت کالا

    ضمانت قیمت و کیفیت

  • پشتیبانی

    پشتیبانی تلفنی و مشاوره قبل از خرید

رله میشو ۲۴ ولت ۱۰ آمپر ۵ پایه مدل MPA-S-124-C

معرفی رله میشو ۲۴ ولت ۱۰ آمپر ۵ پایه مدل MPA-S-124-C

رله میشو MPA-S-124-C دارای بوبین ۲۴ ولت DC و پنج پایه با کنتاکت تبدیلی است و در بردهای فرمان و کنترل استفاده می‌شود. برای استعلام قیمت و موجودی، مدل و تعداد موردنیاز را اعلام کنید. عملکرد رله میشو MPA-S-124-C این رله بردی MEISHUO دارای یک کنتاکت تبدیلی با آرایش SPDT یا 1 Form C است. دو پایه به بوبین و سه پایه به کنتاکت مشترک COM، نرمال باز NO و نرمال بسته NC اختصاص دارند. در حالت بدون تحریک بوبین، COM به NC متصل است. با اعمال ولتاژ نامی به بوبین، اتصال به مسیر NO منتقل می‌شود. محل پایه‌ها را از روی نقشه همین مدل بررسی کنید؛ تعداد پایه یکسان، سازگاری دو رله را تضمین نمی‌کند. تفاوت ولتاژ بوبین و ظرفیت کنتاکت عدد ۲۴ ولت، ولتاژ نامی بوبین DC است و با ولتاژ مدار بار تفاوت دارد. این نسخه جایگزین مستقیم رله بوبین ۱۲ ولت یا ۵ ولت نیست. ظرفیت نامی ۱۰ آمپر در مشخصات خانواده MPA برای بار مقاومتی و شرایط تعیین‌شده سازنده بیان شده است. ظرفیت مسیرهای NO و NC و شرایط تأییدیه باید جداگانه بررسی شوند؛ عدد ۱۰ آمپر را نباید ظرفیت یکسان همه مسیرها و همه بارها دانست. برای موتور، پمپ، کمپرسور یا مصرف‌کننده دارای جریان هجومی، علاوه بر جریان عادی باید شرایط راه‌اندازی و قطع بار بررسی شود. کاربرد در بردهای فرمان و کنترل رله MPA-S-124-C را می‌توان برای طراحی یا تعمیر بردهای کنترلی سازگار با بوبین ۲۴ ولت DC بررسی کرد. انتخاب آن به مشخصات بار، مدار راه‌انداز، ابعاد نصب و فاصله پایه‌ها وابسته است. این محصول رله خام است و با ماژول رله آماده تفاوت دارد. برای فرمان گرفتن از میکروکنترلر، به مدار راه‌انداز متناسب با بوبین و حفاظت در برابر ولتاژ القایی نیاز دارد. انتخاب برای برد محافظ برق در تولید یا تعمیر محافظ برق، فقط ولتاژ بوبین و عدد آمپر ملاک انتخاب نیست. جریان لحظه راه‌اندازی مصرف‌کننده، شرایط حرارتی، مسیرهای قدرت برد و تعداد دفعات قطع‌و‌وصل نیز اهمیت دارند. رله به‌تنهایی افت ولتاژ، اضافه‌بار یا اتصال کوتاه را تشخیص نمی‌دهد؛ تشخیص و فرمان قطع‌و‌وصل به مدار کنترل و تجهیزات حفاظتی وابسته است. نکات خرید و جایگزینی پیش از سفارش، کد کامل MPA-S-124-C، ولتاژ بوبین، آرایش کنتاکت و چیدمان پایه‌ها را تطبیق دهید. در جایگزینی رله پایه میلون یا مدل مشابه، ابعاد بدنه و مشخصات مدار راه‌انداز را نیز بررسی کنید. خرید رله میشو ۲۴ ولت پنج پایه برای استعلام قیمت و خرید تعدادی رله MPA-S-124-C، کد کامل مدل و تعداد موردنیاز را به تینو الکترونیک اعلام کنید. برای تولید سری، ابتدا سازگاری نمونه را در شرایط واقعی دستگاه ارزیابی کنید.
