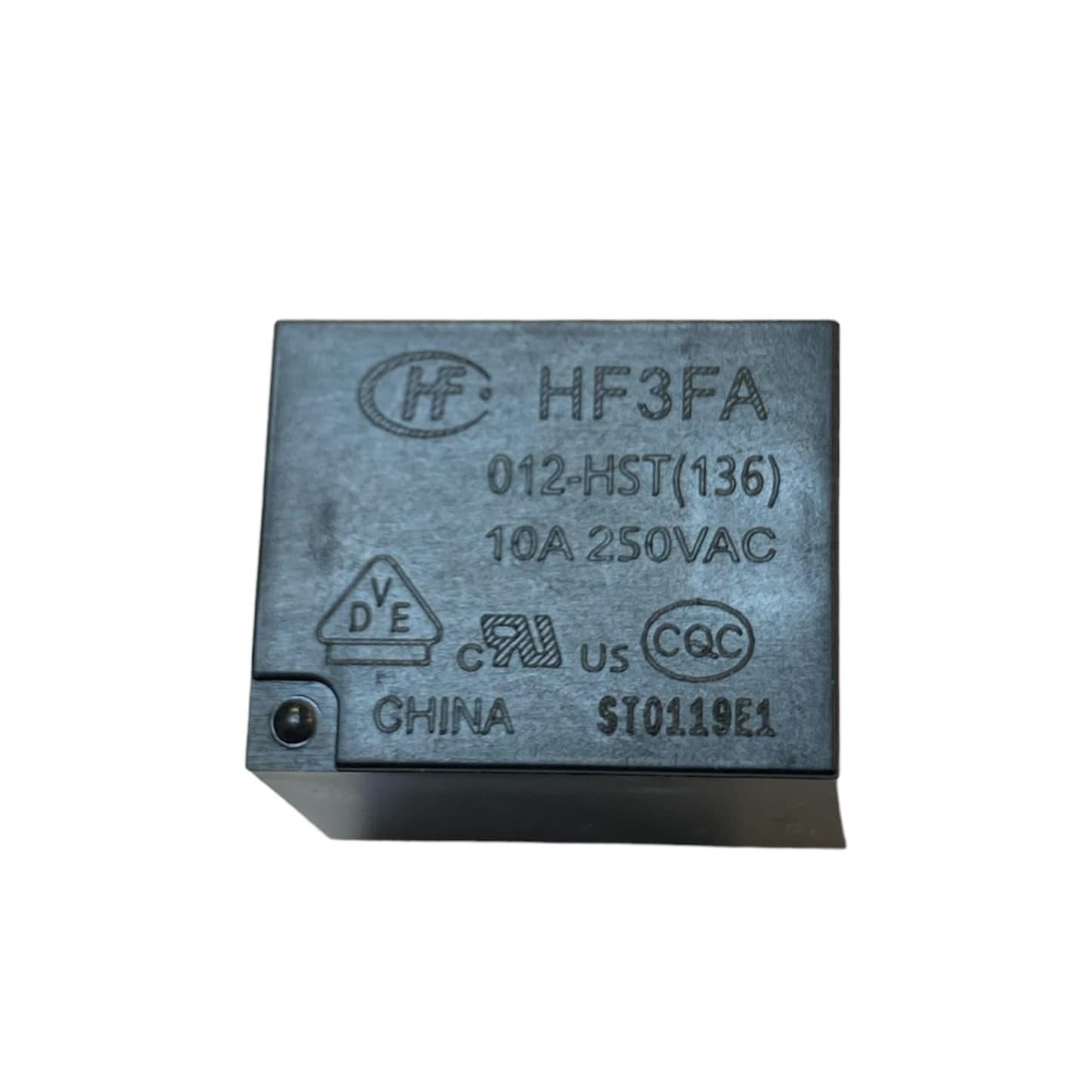

رله میلون هنگفا ۱۲ ولت ۱۰ آمپر ۴ پایه مدل HF3FA/012-HST(136)
موجود
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله میلون هنگفا ۱۲ ولت ۱۰ آمپر ۴ پایه مدل HF3FA/012-HST(136)
رله میلون هنگفا مدل HF3FA/012-HST(136) یک رله بردی چهار پایه با بوبین ۱۲ ولت DC و یک کنتاکت نرمال باز است. این رله HONGFA برای قطعووصل بار در مدارهای فرمان و بردهای الکترونیکی قابل بررسی است. در اطلاعات سازنده، خانواده HF3FA با قابلیت کلیدزنی ۱۰ آمپر در ۲۵۰ ولت AC معرفی شده است. این مقدار به شرایط مشخص بار و دما مربوط میشود؛ برای انتخاب قطعه، مشخصات همان نسخه و نوع مصرفکننده باید بررسی شوند. عملکرد رله چهار پایه هنگفا ساختار کنتاکت این مدل SPST-NO یا 1 Form A است. دو پایه مربوط به بوبین و دو پایه مربوط به مسیر کنتاکت هستند. در حالت بدون تحریک بوبین، مسیر کنتاکت باز میماند. با تغذیه بوبین، کنتاکت بسته میشود و ارتباط دو سر مسیر برقرار خواهد شد. محل دقیق پایهها را از نقشه سازنده بررسی کنید. تفاوت رله چهار پایه و پنج پایه این مدل یک کنتاکت باز دارد و فاقد خروجی نرمال بسته NC است. در مقابل، رله تبدیلی پنج پایه معمولاً یک پایه مشترک و دو مسیر NO و NC دارد. بنابراین رله چهار پایه را نباید فقط به دلیل شباهت ابعاد یا یکسان بودن ولتاژ بوبین، جایگزین مستقیم رله پنج پایه در نظر گرفت. عملکرد موردنیاز مدار و نقشه پایهها باید تطبیق داده شوند. کاربرد در بردهای فرمان و محافظ برق برای تولید یا تعمیر بردهای دارای فرمان ۱۲ ولت، این رله را میتوان از نظر مشخصات الکتریکی و مکانیکی بررسی کرد. در انتخاب رله محافظ برق، جریان مصرفکننده، جریان هجومی، شرایط حرارتی و طراحی مسیرهای برد اهمیت دارند. خود رله وظیفه تشخیص اضافهبار، اتصال کوتاه یا تغییر ولتاژ را انجام نمیدهد. این وظایف به مدار کنترل و تجهیزات حفاظتی مناسب نیاز دارند؛ رله تنها مسیر کنتاکت را قطع یا وصل میکند. تفاوت ولتاژ بوبین با ظرفیت کنتاکت عدد ۱۲ ولت مربوط به تغذیه بوبین است و با ولتاژ بار متصل به کنتاکت تفاوت دارد. همچنین عدد ۱۰ آمپر به معنی مناسب بودن رله برای هر نوع مصرفکننده ۱۰ آمپری نیست. در بارهای موتوری، منابع تغذیه و مصرفکنندههای دارای جریان هجومی، شرایط لحظه وصل نیز باید بررسی شود. ظرفیت اعلامشده برای بار مقاومتی را نباید بدون تطبیق برای این بارها به کار برد. نکات خرید و جایگزینی برای خرید رله میلون هنگفا ۱۲ ولت چهار پایه، کد کامل HF3FA/012-HST(136) را با نوشته روی قطعه قبلی مقایسه کنید. پسوند مدل، ولتاژ بوبین، ساختار کنتاکت و ابعاد نصب در انتخاب اهمیت دارند. نام میلون بهتنهایی مشخصات دقیق یا سازگاری پایهها را تضمین نمیکند. پیش از جایگزینی، نقشه پایهبندی و مشخصات بار را با مدار تطبیق دهید.
| برند | HONGFA — هنگفا |
|---|---|
| مدل | HF3FA/012-HST(136) |
| نوع رله | رله بردی الکترومکانیکی |
| ولتاژ نامی بوبین | ۱۲ ولت DC |
| تعداد پایه | ۴ پایه |
| ساختار کنتاکت | یک کنتاکت باز، SPST-NO یا 1 Form A |
| ظرفیت کنتاکت در بار مقاومتی AC | ۱۰ آمپر در ۲۵۰ ولت AC، طبق شرایط دیتاشیت و نسخه محصول |
| توان مصرفی بوبین | حدود ۰٫۳۶ وات، طبق دیتاشیت خانواده HF3FA |
| مقاومت نامی بوبین | ۴۰۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد، طبق دیتاشیت خانواده HF3FA |
| ابعاد بدنه | ۱۹ × ۱۵٫۲ × ۱۵٫۵ میلیمتر |
| روش نصب | نصب پایهدار روی برد مدار چاپی، THT |
