رله میلون هنگفا ۲۴ ولت ۵ پایه مدل HF3FA/024-ZST(136)
موجود
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله میلون هنگفا ۲۴ ولت ۵ پایه مدل HF3FA/024-ZST(136)

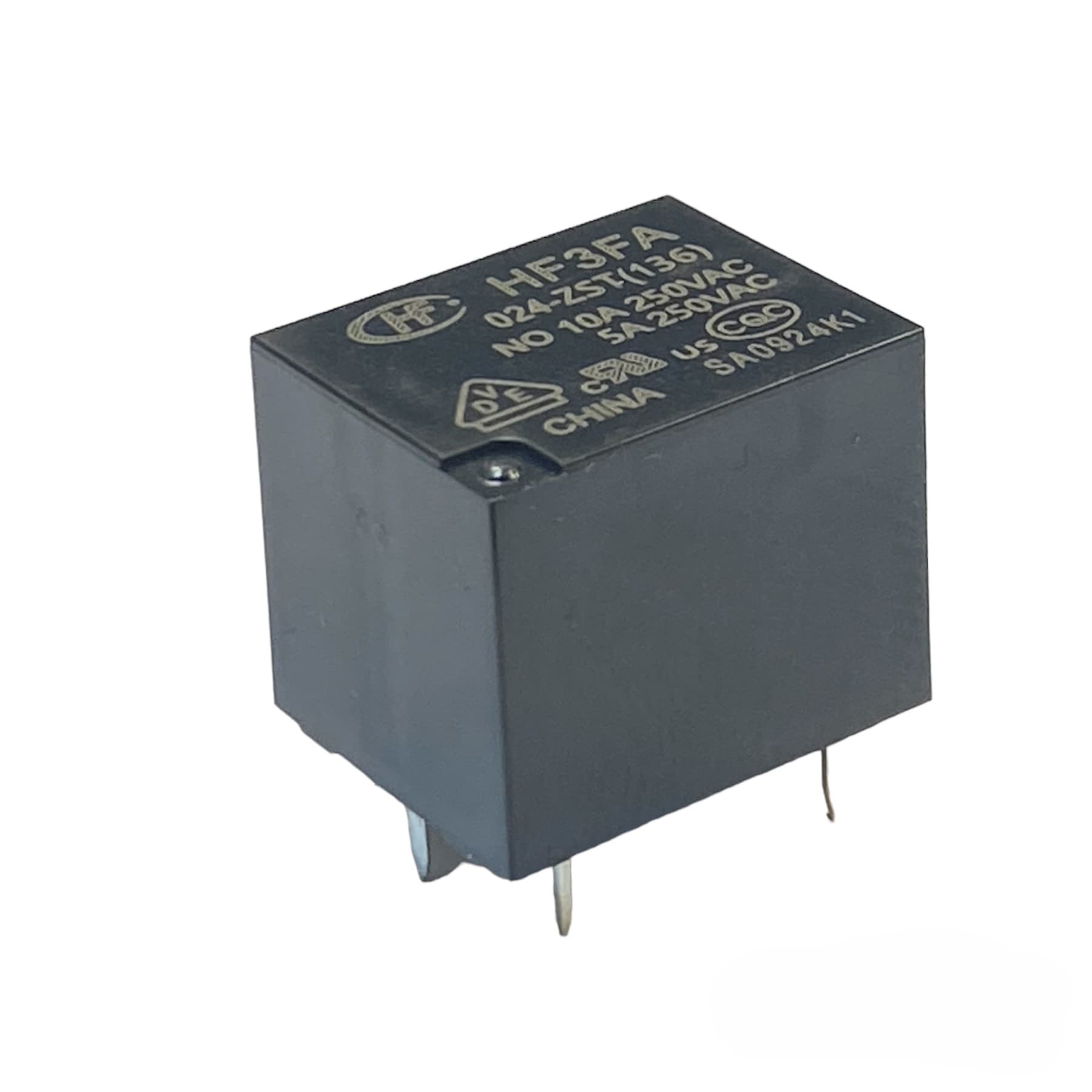

رله میلون هنگفا مدل HF3FA/024-ZST(136) یک رله بردی پنج پایه با بوبین ۲۴ ولت DC و کنتاکت تبدیلی است. این رله HONGFA دارای یک پایه مشترک COM، یک مسیر نرمال باز NO و یک مسیر نرمال بسته NC است. طبق نوشته روی بدنه، ظرفیت مسیر NO برابر ۱۰ آمپر و ظرفیت مسیر NC برابر ۵ آمپر در ۲۵۰ ولت AC است. بنابراین ظرفیت دو مسیر یکسان نیست و هنگام انتخاب رله باید مشخص شود کدام کنتاکت در مدار استفاده میشود. عملکرد رله میلون پنج پایه دو پایه به بوبین و سه پایه به کنتاکتها اختصاص دارند. هنگامی که بوبین تغذیه نمیشود، پایه مشترک به مسیر NC متصل است. با تحریک بوبین، اتصال مشترک از NC جدا و به NO برقرار میشود. ساختار این مدل SPDT یا 1 Form C است. برای تشخیص محل دقیق پایههای بوبین و کنتاکتها، نقشه سازنده و مسیرهای برد را بررسی کنید. تفاوت ظرفیت کنتاکت باز و بسته عدد ۱۰ آمپر درجشده روی بدنه مربوط به مسیر باز NO در ولتاژ مشخصشده است. مسیر بسته NC ظرفیت ۵ آمپر در ۲۵۰ ولت AC دارد؛ بنابراین نباید ظرفیت ۱۰ آمپر را برای هر دو مسیر در نظر گرفت. در بارهای موتوری، منابع تغذیه و مصرفکنندههای دارای جریان هجومی، شرایط لحظه وصل نیز اهمیت دارد. مشخصات بار باید با شرایط اعلامشده سازنده تطبیق داده شود. بوبین ۲۴ ولت DC ولتاژ ۲۴ ولت مربوط به بخش فرمان رله است و با ولتاژ بار متصل به کنتاکت تفاوت دارد. این نسخه برای مداری انتخاب میشود که راهانداز بوبین آن با رله ۲۴ ولت DC سازگار باشد. این محصول یک قطعه رله است و مدار راهانداز یا ورودی فرمان مستقل ندارد. برای کنترل آن با میکروکنترلر، باید از مدار راهانداز متناسب با بوبین استفاده شود. کاربرد در بردهای کنترلی و محافظ برق رله هنگفا ۲۴ ولت پنج پایه برای بررسی در مدارهای فرمان، تغییر مسیر اتصال و تعمیر بردهای الکترونیکی کاربرد دارد. در طراحی محافظ برق نیز انتخاب آن به نوع کنتاکت موردنیاز، جریان مصرفکننده، جریان هجومی و شرایط حرارتی مدار بستگی دارد. خود رله افت ولتاژ، اضافهبار یا اتصال کوتاه را تشخیص نمیدهد. مدار کنترل و تجهیزات حفاظتی مناسب باید این وظایف را انجام دهند و رله فرمان قطعووصل را اجرا کند. نکات خرید و جایگزینی پیش از خرید رله میلون هنگفا، کد کامل HF3FA/024-ZST(136)، ولتاژ بوبین و نقشه پایهها را با قطعه قبلی مقایسه کنید. این مدل تبدیلی با نسخه HST دارای کنتاکت باز تفاوت دارد. یکسان بودن برند یا ابعاد ظاهری برای تأیید جایگزینی کافی نیست؛ نوع کنتاکت و ظرفیت مسیر مورد استفاده نیز باید با مدار مطابقت داشته باشند.
| برند | HONGFA — هنگفا |
|---|---|
| مدل | HF3FA/024-ZST(136) |
| نوع رله | رله بردی الکترومکانیکی |
| ولتاژ نامی بوبین | ۲۴ ولت DC |
| تعداد پایه | ۵ پایه |
| ساختار کنتاکت | تبدیلی، SPDT یا 1 Form C |
| اتصالات کنتاکت | مشترک COM، باز NO و بسته NC |
| ظرفیت کنتاکت باز NO | ۱۰ آمپر در ۲۵۰ ولت AC، مطابق نوشته روی بدنه و شرایط سازنده |
| ظرفیت کنتاکت بسته NC | ۵ آمپر در ۲۵۰ ولت AC، مطابق نوشته روی بدنه و شرایط سازنده |
| توان مصرفی بوبین | حدود ۰٫۳۶ وات، طبق دیتاشیت خانواده HF3FA |
| مقاومت نامی بوبین | ۱۶۰۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد، طبق دیتاشیت خانواده HF3FA |
| ابعاد بدنه | ۱۹ × ۱۵٫۲ × ۱۵٫۵ میلیمتر |
| روش نصب | نصب پایهدار روی برد مدار چاپی، THT |
