رله میلون HKE دوازده ولت ۱۷ آمپر ۵ پایه مدل HRS4NH-S-DC12V-C1
موجود
برای این محصول امکان خرید آنلاین وجود ندارد؛ برای اطلاعات بیشتر تماس بگیرید.
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

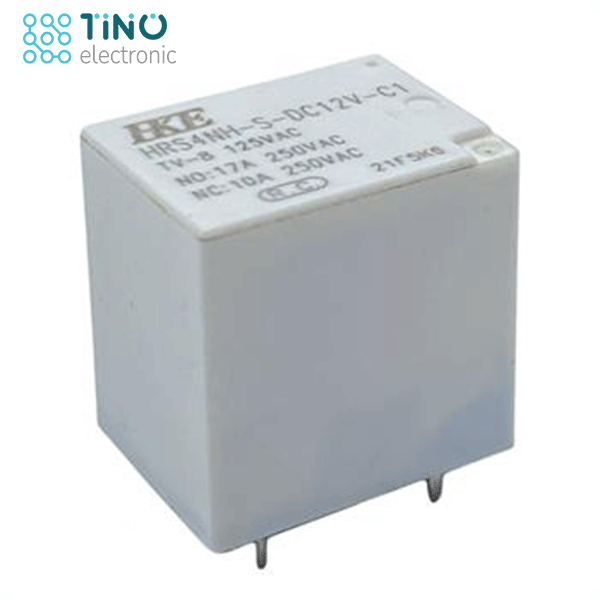

معرفی رله میلون HKE دوازده ولت ۱۷ آمپر ۵ پایه مدل HRS4NH-S-DC12V-C1
رله میلون HKE مدل HRS4NH-S-DC12V-C1 یک رله بردی پنج پایه با بوبین ۱۲ ولت DC و کنتاکت تبدیلی است. این مدل برای مدارهایی قابل بررسی است که به جابهجایی اتصال یک پایه مشترک بین مسیر باز NO و مسیر بسته NC نیاز دارند. طبق نوشته روی بدنه محصول، ظرفیت مسیر NO برابر ۱۷ آمپر و ظرفیت مسیر NC برابر ۱۰ آمپر در ۲۵۰ ولت AC است. بنابراین عدد ۱۷ آمپر به هر دو مسیر مربوط نمیشود و انتخاب باید بر اساس کنتاکت مورد استفاده انجام شود. عملکرد رله پنج پایه HRS4NH دو پایه به بوبین و سه پایه به کنتاکت مشترک COM، کنتاکت نرمال باز NO و کنتاکت نرمال بسته NC اختصاص دارند. در حالت بدون تغذیه بوبین، پایه مشترک به NC متصل است. با تحریک بوبین، اتصال از NC جدا و به NO برقرار میشود. ساختار این مدل SPDT یا 1 Form C است. برای اتصال، نقشه پایههای همان مدل را بررسی کنید. شباهت ظاهری به دیگر رلههای میلون، یکسان بودن پایهبندی را تضمین نمیکند. ظرفیت ۱۷ آمپر چه معنایی دارد؟ روی بدنه این نسخه، مشخصات NO:17A 250VAC و NC:10A 250VAC درج شده است. ظرفیت مسیر باز و بسته متفاوت است و شرایط بار باید با مشخصات سازنده تطبیق داده شود. برای بارهای موتوری، کمپرسورها و مصرفکنندههای دارای جریان هجومی، جریان لحظه وصل نیز اهمیت دارد. انتخاب رله فقط بر اساس جریان کار عادی مصرفکننده کافی نیست. بوبین ۱۲ ولت DC عبارت DC12V به ولتاژ نامی بوبین مربوط است و با ولتاژ بار متصل به کنتاکت تفاوت دارد. مدار فرمان باید توان تغذیه بوبین را داشته باشد. این محصول یک قطعه رله است و مدار راهانداز یا ورودی فرمان مستقل ندارد. برای کنترل با میکروکنترلر، استفاده از مدار راهانداز متناسب با بوبین ضروری است. تفاوت HRS4NH با HRS4H مدل HRS4NH از خانواده HRS4N است و نباید مشخصات آن را با رله HRS4H یکسان در نظر گرفت. ابعاد بدنه، ظرفیت کنتاکت و جزئیات نصب باید جداگانه بررسی شوند. پسوند C1 نیز در این خانواده به کنتاکت تبدیلی با پایانههای تکی اشاره دارد. هنگام جایگزینی، کد کامل قطعه را ملاک قرار دهید. انتخاب برای بردهای کنترلی و محافظ برق برای تولید یا تعمیر بردهای فرمان و محافظ برق دارای فرمان ۱۲ ولت، این رله را از نظر نوع کنتاکت، ظرفیت مسیر مورد استفاده، جریان هجومی و شرایط حرارتی بررسی کنید. خود رله وظیفه تشخیص افت ولتاژ، اضافهبار یا اتصال کوتاه را انجام نمیدهد. مدار کنترل و تجهیزات حفاظتی مناسب باید این وظایف را بر عهده داشته باشند. نکات خرید و جایگزینی پیش از خرید رله HKE دوازده ولت ۱۷ آمپر، کد HRS4NH-S-DC12V-C1، نوشته روی بدنه و فاصله پایهها را با قطعه قبلی مقایسه کنید. این مدل پنج پایه، جایگزین مستقیم همه رلههای چهار پایه یا دیگر مدلهای میلون نیست. ولتاژ بوبین، نقشه اتصالات و مشخصات بار باید با مدار هماهنگ باشند.
| برند | HKE |
|---|---|
| مدل | HRS4NH-S-DC12V-C1 |
| نوع رله | رله بردی الکترومکانیکی |
| ولتاژ نامی بوبین | ۱۲ ولت DC |
| تعداد پایه | ۵ پایه |
| ساختار کنتاکت | تبدیلی، SPDT یا 1 Form C |
| اتصالات کنتاکت | مشترک COM، باز NO و بسته NC |
| ظرفیت کنتاکت باز NO | ۱۷ آمپر در ۲۵۰ ولت AC، مطابق نوشته روی بدنه و شرایط سازنده |
| ظرفیت کنتاکت بسته NC | ۱۰ آمپر در ۲۵۰ ولت AC، مطابق نوشته روی بدنه و شرایط سازنده |
| توان نامی بوبین | ۰٫۳۶ وات، معادل ۳۶۰ میلیوات |
| ابعاد بدنه | ۲۱ × ۱۶ × ۲۰٫۸ میلیمتر، طبق دیتاشیت خانواده HRS4N |
| روش نصب | نصب پایهدار روی برد مدار چاپی، THT |
| مقاومت نامی بوبین | ۴۰۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد |
