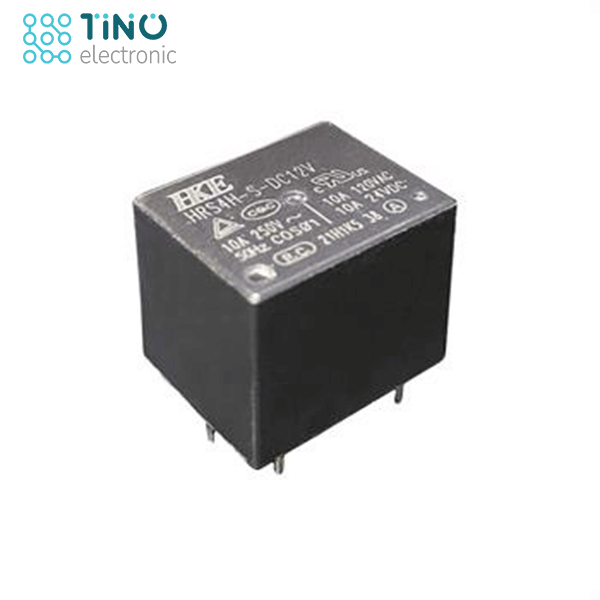

رله میلون HKE دوازده ولت ۱۰ آمپر ۴ پایه مدل HRS4H-S-DC12V-A
موجود
برای این محصول امکان خرید آنلاین وجود ندارد؛ برای اطلاعات بیشتر تماس بگیرید.
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله میلون HKE دوازده ولت ۱۰ آمپر ۴ پایه مدل HRS4H-S-DC12V-A
رله میلون HKE مدل HRS4H-S-DC12V-A یک رله بردی چهار پایه با بوبین ۱۲ ولت DC و یک کنتاکت نرمال باز است. این قطعه برای بررسی در مدارهای فرمان، تعمیر بردهای الکترونیکی و طراحی مدارهای قطعووصل بار کاربرد دارد. ظرفیت کنتاکت نسخه A در دیتاشیت خانواده HRS4 برابر ۱۰ آمپر در ۲۵۰ ولت AC اعلام شده است. برای خرید رله ۱۲ ولت چهار پایه، علاوه بر ظرفیت جریان باید نوع بار، چیدمان پایهها و شرایط کاری مدار را بررسی کنید. عملکرد رله چهار پایه HKE پسوند A نشاندهنده یک کنتاکت باز یا SPST-NO است. دو پایه به بوبین و دو پایه به مسیر کنتاکت اختصاص دارند. در حالت بدون تغذیه بوبین، مسیر کنتاکت باز میماند. با تحریک بوبین، کنتاکت بسته میشود و مسیر عبور جریان برقرار خواهد شد. محل دقیق پایهها باید با نقشه سازنده و مسیرهای برد تطبیق داده شود. تفاوت ظرفیت ۱۰ و ۱۵ آمپر در دیتاشیت این خانواده، ظرفیت نسخه A برای ولتاژ ۲۵۰ ولت AC برابر ۱۰ آمپر و برای ولتاژ ۱۲۵ ولت AC برابر ۱۵ آمپر درج شده است. این دو مقدار به شرایط متفاوت مربوطاند و نباید ظرفیت ۱۵ آمپر را برای برق ۲۲۰ تا ۲۳۰ ولت در نظر گرفت. برای بارهای موتوری، منابع تغذیه و مصرفکنندههای دارای جریان هجومی، بررسی جریان لحظه وصل نیز ضروری است. عدد جریان روی رله بهتنهایی برای انتخاب در همه بارها کافی نیست. بوبین ۱۲ ولت و تفاوت HRS4H با HRS4 عبارت DC12V ولتاژ نامی بوبین را مشخص میکند. حرف H در خانواده HRS4 به نسخه بوبین با توان نامی ۳۶۰ میلیوات اشاره دارد؛ بنابراین مدل HRS4H را نباید بدون بررسی با نسخه HRS4 یکسان در نظر گرفت. این محصول یک قطعه رله است و مدار راهانداز داخلی مانند ماژول رله آماده ندارد. برای کنترل آن با میکروکنترلر، باید از مدار راهانداز متناسب با بوبین استفاده شود. انتخاب برای بردهای فرمان و محافظ برق اگر برای تولید یا تعمیر محافظ برق به رله میلون دوازده ولت نیاز دارید، این مدل را از نظر ظرفیت کنتاکت، جریان هجومی مصرفکننده، ابعاد و شرایط حرارتی بررسی کنید. مناسب بودن آن برای دستگاه نهایی به طراحی و آزمون همان مدار بستگی دارد. رله وظیفه قطعووصل مسیر بار را انجام میدهد. تشخیص افت ولتاژ، اضافهبار و اتصال کوتاه به مدار کنترل و تجهیزات حفاظتی مناسب نیاز دارد. نکات خرید و جایگزینی هنگام خرید رله HKE چهار پایه، کد کامل HRS4H-S-DC12V-A را با قطعه قبلی مقایسه کنید. نسخه دارای پسوند C کنتاکت تبدیلی دارد و جایگزین مستقیم این مدل چهار پایه نیست. نام میلون نیز بهتنهایی سازگاری پایهبندی را تضمین نمیکند. پیش از نصب، ولتاژ بوبین، فاصله پایهها و نوع کنتاکت را با برد تطبیق دهید.
| برند | HKE |
|---|---|
| مدل | HRS4H-S-DC12V-A |
| نوع رله | رله بردی الکترومکانیکی |
| ولتاژ نامی بوبین | ۱۲ ولت DC |
| تعداد پایه | ۴ پایه |
| ساختار کنتاکت | یک کنتاکت باز، SPST-NO یا 1 Form A |
| ظرفیت کنتاکت در 250 ولت AC | ۱۰ آمپر، طبق شرایط دیتاشیت خانواده HRS4 |
| توان نامی بوبین | ۰٫۳۶ وات، معادل ۳۶۰ میلیوات |
| مقاومت نامی بوبین | ۴۰۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد |
| ابعاد بدنه | ۱۹ × ۱۵٫۵ × ۱۵٫۸ میلیمتر |
| روش نصب | نصب پایهدار روی برد مدار چاپی، THT |
