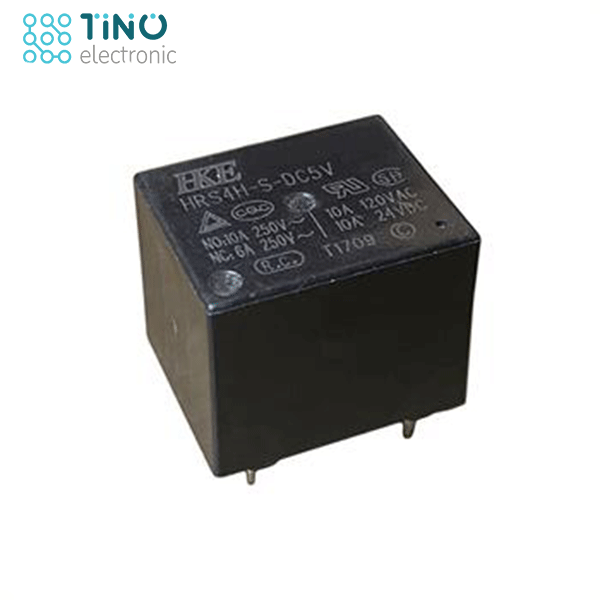

رله میلون HKE پنج ولت ۵ پایه مدل HRS4H-S-DC5V
موجود
برای این محصول امکان خرید آنلاین وجود ندارد؛ برای اطلاعات بیشتر تماس بگیرید.
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله میلون HKE پنج ولت ۵ پایه مدل HRS4H-S-DC5V
رله ۵ ولت ۵ پایه HKE مدل HRS4H-S-DC5V، رلهای بردی با کنتاکت تبدیلی برای مدارهای فرمان و کنترل است. برای استعلام قیمت و موجودی، کد مدل و تعداد موردنیاز را اعلام کنید. عملکرد رله پنج پایه در ساختار تبدیلی این رله، دو پایه مربوط به بوبین و سه پایه مربوط به کنتاکت مشترک COM، نرمال باز NO و نرمال بسته NC هستند. در حالت بدون تحریک بوبین، مسیر COM به NC برقرار است. با تحریک بوبین، اتصال به مسیر NO منتقل میشود. محل فیزیکی پایهها باید از روی نقشه همان نسخه بررسی شود. شمارههای رایج رله خودرویی را نباید بدون تطبیق به این رله بردی تعمیم داد. بوبین پنج ولت و مدار راهانداز عدد ۵ ولت به تغذیه نامی بوبین مربوط است و ولتاژ مجاز مدار بار را مشخص نمیکند. برای راهاندازی رله با میکروکنترلر یا آردوینو، معمولاً به ترانزیستور یا مدار راهانداز مناسب و حفاظت در برابر ولتاژ القایی بوبین نیاز است. رله خام را مستقیماً به پایه خروجی میکروکنترلر متصل نکنید. همچنین این قطعه با ماژول رله آماده که مدار راهانداز روی آن قرار دارد، متفاوت است. انتخاب ظرفیت کنتاکت ظرفیت جریان کنتاکت باید همراه با ولتاژ، نوع بار و مسیر NO یا NC بررسی شود. ظرفیت این دو مسیر ممکن است متفاوت باشد. انتخاب برای موتور، پمپ یا بار دارای جریان لحظه راهاندازی را نباید فقط بر اساس جریان کار عادی انجام داد. برای جایگزینی رله، نوشته روی بدنه و دیتاشیت نسخه موردنظر را بررسی کنید. یکسان بودن ولتاژ بوبین یا تعداد پایهها بهتنهایی سازگاری کامل را تضمین نمیکند. کاربرد در بردهای الکترونیکی این رله میتواند در مدارهای فرمان، تایمر، تجهیزات کنترلی و پروژههای الکترونیکی متناسب با مشخصات بار استفاده شود. نصب روی برد به تطابق فاصله پایهها، ابعاد بدنه و طراحی مسیرهای قدرت نیاز دارد. خرید رله HRS4H-S-DC5V برای استعلام موجودی و قیمت رله پنج ولت HKE، کد کامل مدل و مشخصات موردنیاز مدار را به فروشگاه تینو الکترونیک اعلام کنید. پیش از سفارش، نوع کنتاکت و نقشه پایهها را با قطعه قبلی یا طراحی برد تطبیق دهید.
| برند | HKE |
|---|---|
| مدل | HRS4H-S-DC5V |
| نوع قطعه | رله الکترومکانیکی بردی |
| ولتاژ نامی بوبین | ۵ ولت DC |
| تعداد پایه | ۵ پایه |
| آرایش کنتاکت | یک کنتاکت تبدیلی — SPDT |
| روش نصب | پایهدار، برای لحیمکاری روی برد |
