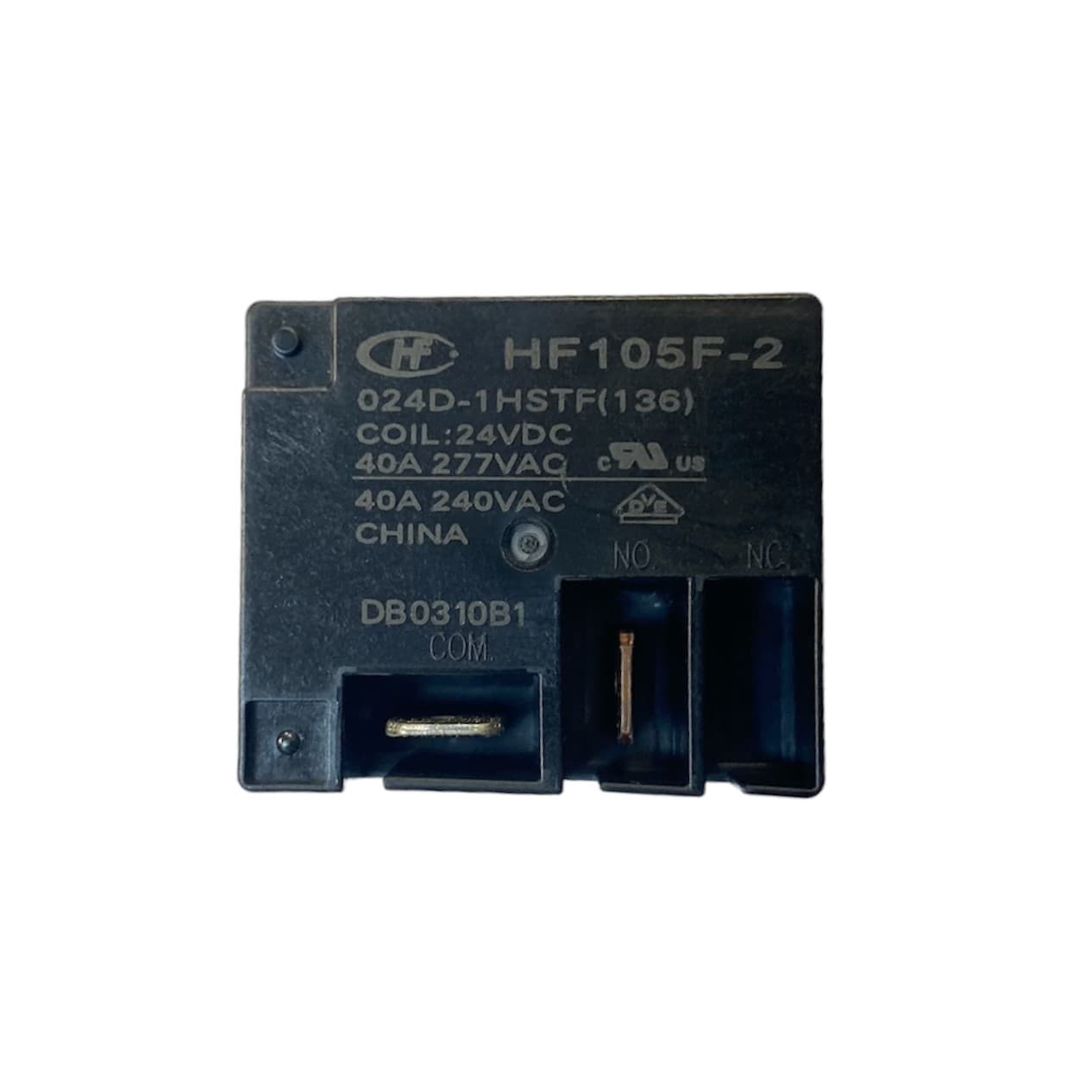

رله کولری هنگفا ۲۴ ولت ۴۰ آمپر مدل HF105F-2/024D-1HSTF(136)
موجود
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله کولری هنگفا ۲۴ ولت ۴۰ آمپر مدل HF105F-2/024D-1HSTF(136)
رله کولری هنگفا مدل HF105F-2/024D-1HSTF(136) یک رله قدرت با بوبین ۲۴ ولت DC و یک کنتاکت نرمال باز است. این محصول برای بررسی در مدارهای قطعووصل بار، تعمیر بردهای قدرت و تجهیزات کنترلی کاربرد دارد. روی بدنه این نسخه، مشخصات ۴۰ آمپر در ۲۴۰ و ۲۷۷ ولت AC درج شده است. این عدد به معنی امکان عبور دائم جریان ۴۰ آمپر در هر شرایطی نیست؛ مدت عبور جریان، نوع بار، روش اتصال و شرایط حرارتی باید مطابق اطلاعات سازنده بررسی شوند. عملکرد رله HF105F-2 کد 1H در مدل نشاندهنده یک کنتاکت نرمال باز یا SPST-NO است. هنگامی که بوبین تغذیه نمیشود، مسیر کنتاکت باز است. با تحریک بوبین، کنتاکت بسته میشود و ارتباط مسیر بار برقرار خواهد شد. این نسخه کنتاکت تبدیلی ندارد. نوشته NC روی قالب مشترک بدنه، بهتنهایی نشاندهنده وجود خروجی بسته در این مدل نیست. برای اتصال، کد کامل قطعه و نقشه سازنده را ملاک قرار دهید. بوبین ۲۴ ولت DC عبارت COIL:24VDC روی بدنه، ولتاژ نامی بوبین را مشخص میکند. این ولتاژ مربوط به مدار فرمان است و با ولتاژ بار متصل به کنتاکت تفاوت دارد. برای راهاندازی رله با میکروکنترلر، به مدار راهانداز متناسب با بوبین نیاز است. این محصول یک قطعه رله است و مانند ماژولهای رله آماده، ورودی فرمان مستقل ندارد. نکته مهم درباره ظرفیت ۴۰ آمپر دیتاشیت خانواده HF105F-2 عبور طولانیمدت جریان ۴۰ آمپر را مجاز نمیداند. بنابراین برای مصرفکنندهای با جریان دائم ۴۰ آمپر، انتخاب صرفاً بر اساس نوشته بدنه کافی نیست. جریان مجاز کارکرد باید با توجه به روش استفاده از پایانههای بردی و فیشی، شرایط حرارتی و مشخصات همان نسخه تعیین شود. در بارهای موتوری و کمپرسوری، جریان لحظه راهاندازی نیز اهمیت دارد. کاربرد در برد کولر و تجهیزات قدرت برای تعمیر برد کنترل تجهیزات سرمایشی و مدارهای قدرت، رله هنگفا HF105F-2 را از نظر کد مدل، ولتاژ بوبین، نوع کنتاکت و ابعاد اتصال با قطعه قبلی مقایسه کنید. عنوان رله کولری به معنی سازگاری با تمام کولرها یا کمپرسورها نیست. انتخاب باید بر اساس مشخصات الکتریکی دستگاه و شرایط بار انجام شود. انتخاب برای بردهای کنترلی و محافظ برق در طراحی بردهای قطعووصل یا محافظ برق دارای مدار فرمان ۲۴ ولت، این رله میتواند از نظر مشخصات بررسی شود. جریان هجومی، مدت کارکرد، اتصالات قدرت و دمای داخل دستگاه در انتخاب اهمیت دارند. خود رله وظیفه تشخیص افت ولتاژ، اضافهبار یا اتصال کوتاه را انجام نمیدهد. مدار کنترل و تجهیزات حفاظتی مناسب باید این وظایف را بر عهده داشته باشند. نکات خرید و جایگزینی هنگام خرید رله کولری هنگفا ۲۴ ولت، کد کامل HF105F-2/024D-1HSTF(136) را با قطعه موردنیاز تطبیق دهید. مدلهای دارای بوبین متفاوت یا کنتاکت تبدیلی، جایگزین مستقیم این نسخه نیستند. پیش از نصب، نقشه اتصالات، مشخصات مصرفکننده و شرایط جریان دائم را بررسی کنید. یکسان بودن ظاهر یا عدد جریان برای تأیید جایگزینی کافی نیست.
| برند | HONGFA — هنگفا |
|---|---|
| مدل | HF105F-2/024D-1HSTF(136) |
| نوع رله | رله قدرت الکترومکانیکی |
| ولتاژ نامی بوبین | ۲۴ ولت DC |
| ساختار کنتاکت | یک کنتاکت باز، SPST-NO یا 1 Form A |
| جریان و ولتاژ درجشده روی بدنه | ۴۰ آمپر در ۲۴۰ و ۲۷۷ ولت AC؛ با رعایت شرایط سازنده |
| محدودیت کارکرد در جریان 40 آمپر | عبور طولانیمدت جریان ۴۰ آمپر طبق دیتاشیت خانواده HF105F-2 مجاز نیست |
| توان مصرفی بوبین | حدود ۰٫۹ وات، طبق دیتاشیت خانواده HF105F-2 |
| مقاومت نامی بوبین | ۶۶۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد |
| جنس کنتاکت | آلیاژ نقره اکسید قلع، AgSnO₂ |
| نوع اتصالات | پایه بردی PCB و پایانه فیشی اتصال سریع QC، مطابق نقشه سازنده |
| کلاس عایقی | کلاس F |
