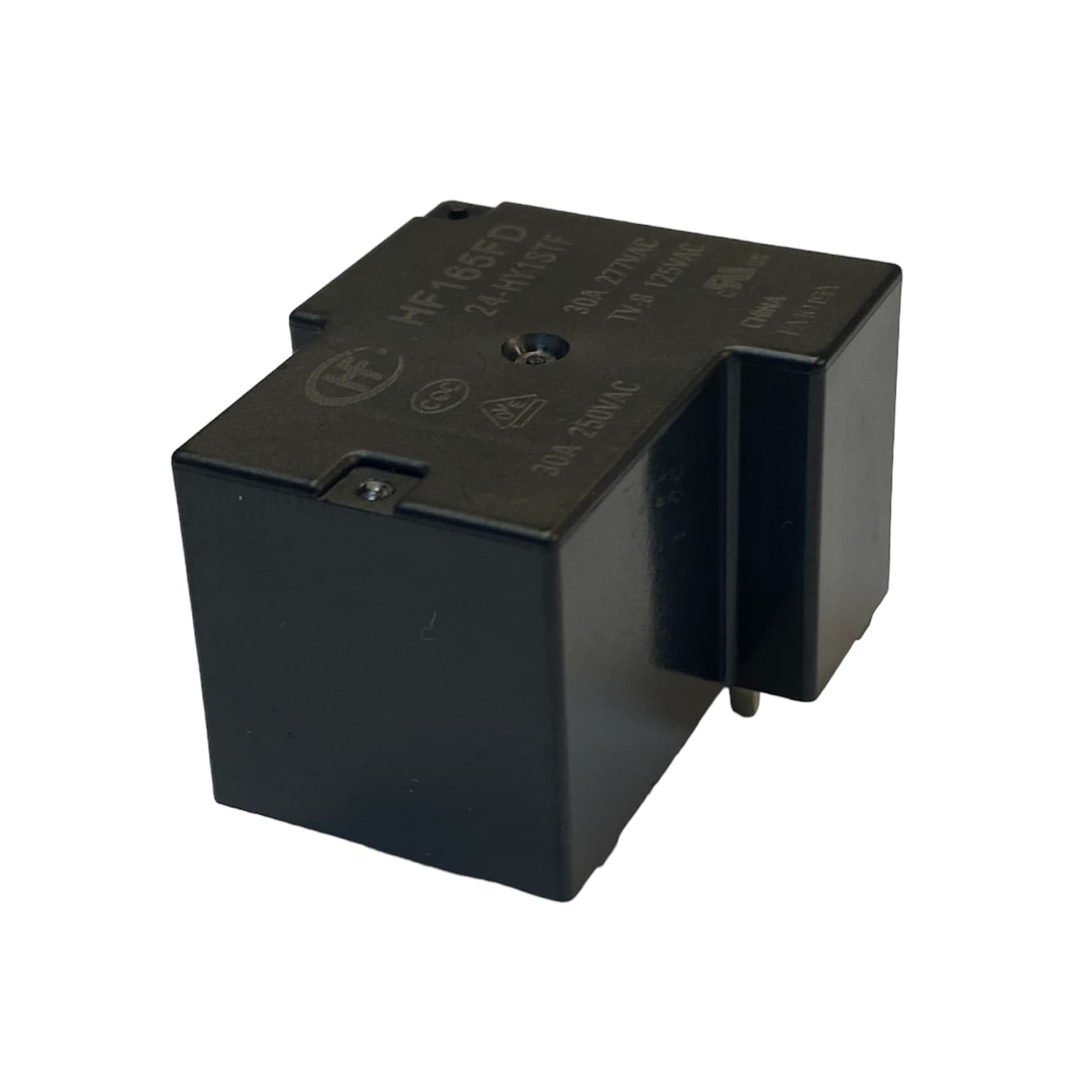

رله کولری هنگفا ۲۴ ولت ۳۰ آمپر ۴ پایه مدل HF165FD/24-HY1STF
موجود
ارسال سریع
ارسال با پست و تیپاکس بهروز
ضمانت کالا
ضمانت قیمت و کیفیت
پشتیبانی
پشتیبانی تلفنی و مشاوره قبل از خرید

معرفی رله کولری هنگفا ۲۴ ولت ۳۰ آمپر ۴ پایه مدل HF165FD/24-HY1STF
رله کولری هنگفا مدل HF165FD/24-HY1STF یک رله قدرت چهار پایه با بوبین ۲۴ ولت DC است. این رله HONGFA یک کنتاکت نرمال باز دارد و برای قطعووصل بار در بردهای کنترلی و تجهیزات برقی قابل بررسی است. ظرفیت نامی کنتاکت باز در دیتاشیت خانواده HF165FD، برای بار مقاومتی ۳۰ آمپر در ۲۷۷ ولت AC اعلام شده است. انتخاب رله برای هر دستگاه باید با توجه به نوع بار، شرایط کاری و مشخصات همان نسخه انجام شود. عملکرد رله چهار پایه هنگفا ساختار کنتاکت این مدل SPST-NO یا 1 Form A است. دو پایه به بوبین و دو پایه به مسیر کنتاکت اختصاص دارند. در حالت بدون تحریک، مسیر کنتاکت باز است و با تغذیه بوبین، این مسیر بسته میشود. این مدل کنتاکت بسته NC ندارد؛ بنابراین جایگزین مستقیم رلههای تبدیلی پنج پایه نیست. پیش از نصب، محل پایهها را با نقشه سازنده و مسیرهای برد تطبیق دهید. تفاوت رله با ماژول رله HF165FD/24-HY1STF یک قطعه رله است و مدار راهانداز یا ورودی فرمان مستقل ندارد. بوبین آن باید از طریق مدار راهانداز مناسب تغذیه شود. این قطعه مانند بعضی ماژولهای رله، ورودی جداگانه VCC، GND و IN ندارد. اتصال مستقیم بوبین به خروجی میکروکنترلر نیز نباید بدون بررسی توان خروجی و طراحی مدار راهانداز انجام شود. کاربرد رله کولری ۲۴ ولت برای تعمیر برد کنترل کولر و تجهیزات سرمایشی، این مدل را از نظر ولتاژ بوبین، ظرفیت کنتاکت و ابعاد نصب با قطعه قبلی مقایسه کنید. عنوان رله کولری به معنی سازگاری با تمام کولرها و کمپرسورها نیست. در بارهای موتوری، جریان راهاندازی میتواند از جریان کار عادی بیشتر باشد. عدد ۳۰ آمپر مربوط به شرایط مشخص دیتاشیت است و نباید بدون بررسی به هر موتور یا مصرفکنندهای تعمیم داده شود. انتخاب برای بردهای قدرت و محافظ برق در طراحی بردهای قطعووصل بار یا محافظ برق دارای مدار فرمان ۲۴ ولت، این رله میتواند یکی از گزینههای بررسی باشد. انتخاب نهایی به جریان مصرفکننده، جریان هجومی، دمای محیط و طراحی مسیرهای قدرت بستگی دارد. رله وظیفه قطعووصل را انجام میدهد و تشخیص افت یا افزایش ولتاژ بر عهده مدار کنترل است. برای تولید دستگاه، عملکرد مجموعه باید در شرایط واقعی مصرف آزموده شود. نکات خرید و جایگزینی هنگام خرید رله هنگفا ۲۴ ولت ۳۰ آمپر، کد کامل HF165FD/24-HY1STF را با قطعه موردنیاز تطبیق دهید. تفاوت پسوندهای مدل میتواند به نوع کنتاکت، پایهبندی یا ساختار بدنه مربوط باشد. این مدل را با HF165FD-G یکسان در نظر نگیرید. برای جایگزینی، ولتاژ بوبین، نقشه پایهها و مشخصات بار را ملاک قرار دهید.
| برند | HONGFA — هنگفا |
|---|---|
| مدل | HF165FD/24-HY1STF |
| نوع رله | رله قدرت الکترومکانیکی |
| ولتاژ نامی بوبین | ۲۴ ولت DC |
| تعداد پایه | ۴ پایه |
| ساختار کنتاکت | یک کنتاکت باز، SPST-NO یا 1 Form A |
| ظرفیت نامی کنتاکت در بار مقاومتی | ۳۰ آمپر در ۲۷۷ ولت AC، طبق شرایط دیتاشیت خانواده HF165FD |
| توان مصرفی بوبین | حدود ۰٫۹ وات |
| مقاومت نامی بوبین | ۶۶۰ اهم با تلرانس ±۱۰٪ در دمای ۲۳ درجه سانتیگراد |
| جنس کنتاکت | آلیاژ نقره اکسید قلع، AgSnO₂ |
| روش نصب | نصب پایهدار روی برد مدار چاپی، THT |
