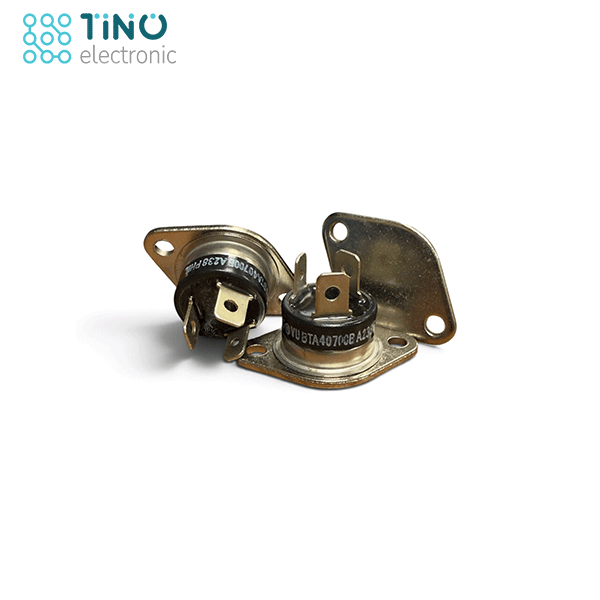

تریاک BTA40-700B

BTA40-700B یک تریاک قدرت استاندارد با جریان RMS برابر ۴۰ آمپر و ولتاژ ۷۰۰ ولت در پکیج عایق‌دار RD91 است. برای کنترل فاز و کلیدزنی بارهای جریان بالا در برق AC استفاده می‌شود. معرفی و توضیحات محصول تریاک قطعه‌ای نیمه‌هادی است که جریان را در هر دو نیم‌سیکل برق AC عبور می‌دهد و با پالس کوچک روی گیت روشن می‌شود. به همین دلیل در کنترل توان بارهای AC (دیمر، کنترل دور موتور و گرمکن) کاربرد دارد. BTA40-700B ساخت STMicroelectronics است. حرف B در انتهای نام در سری BTA40 به حساسیت گیت اشاره دارد (نیازمند تأیید با دیتاشیت) و عدد ۷۰۰ ولتاژ مجاز مسدودی را نشان می‌دهد. پکیج RD91 این قطعه فلنج فلزی با دو سوراخ نصب دارد و ترمینال‌ها به‌صورت فیش تخت هستند، پس نیازی به لحیم روی برد نیست و با کانکتور فیش یا سیم‌کشی مستقیم به مدار وصل می‌شود. کاربردهای محصول کنترل فاز و دیمر برای بارهای مقاومتی و سلفی کنترل دور موتورهای AC کلیدزنی استاتیک بارهای قدرت تجهیزات صنعتی و اتوماسیون تعمیر دستگاه‌هایی که از این تریاک استفاده می‌کنند مزایا و ویژگی‌ها جریان بالا: ۴۰ آمپر RMS برای بارهای قدرت ولتاژ ۷۰۰ ولت: حاشیه مناسب برای شبکه AC پکیج عایق‌دار: نصب مستقیم روی هیت‌سینک مشترک بدون نیاز به واشر عایق (طبق مشخصات پکیج، با دیتاشیت تأیید شود) ترمینال فیش: سیم‌کشی سریع بدون لحیم ظرفیت بالای جریان ضربه‌ای: مناسب بارهایی با جریان راه‌اندازی زیاد (مقدار دقیق از دیتاشیت) نکات مهم هنگام خرید و استفاده هیت‌سینک: برای جریان‌های بالا حتماً از هیت‌سینک مناسب و خمیر حرارتی استفاده کنید. پایه‌بندی: قبل از سیم‌کشی، جای A1، A2 و گیت را از دیتاشیت یا برد اصلی بگیرید. اشتباه در اتصال گیت می‌تواند قطعه یا مدار را خراب کند. ولتاژ و بار: در شبکه ۲۲۰ ولت AC، پیک ولتاژ حدود ۳۱۰ ولت است. ۷۰۰ ولت حاشیه دارد، اما نویز و سورج شبکه را در طراحی لحاظ کنید. ایمنی: این قطعه با ولتاژ برق شهر کار می‌کند. نصب و تست باید با رعایت ایمنی برق انجام شود. توقف تولید: منابع گزارش می‌کنند ST این مدل را متوقف کرده است. موجودی بازار ممکن است استوک قدیمی یا نمونه‌های متفاوت باشد، پس اصالت و مارک روی بدنه را بررسی کنید. جایگزینی: مدل‌هایی مثل BTA40-800B (ولتاژ بالاتر) در منابع به‌عنوان جایگزین دیده می‌شوند، ولی پیش از جایگزینی باید حساسیت گیت و پایه‌بندی را با دیتاشیت چک کنید. سؤالات متداول تریاک BTA40-700B چند آمپر است؟ جریان RMS نامی آن ۴۰ آمپر است. جریان عملی به خنک‌کاری و شرایط نصب بستگی دارد. این تریاک عایق‌دار است؟ در منابع پکیج RD91 این مدل «عایق‌دار» (Insulated) معرفی شده است. مقدار ولتاژ عایقی را از دیتاشیت بگیرید. فرق BTA40-700B و BTA40-800B چیست؟ اختلاف اصلی ولتاژ مسدودی است (۷۰۰ در برابر ۸۰۰ ولت). برای جایگزینی، سایر پارامترها را هم با دیتاشیت بررسی کنید. آیا برای کنترل دور موتور مناسب است؟ در منابع کنترل فاز، دیمر و کنترل دور موتور از کاربردهای این مدل ذکر شده است. برای هر موتور باید جریان راه‌اندازی و نوع بار بررسی شود. آیا این قطعه هنوز تولید می‌شود؟ منابع فروشندگان آن را متوقف‌شده (Obsolete) اعلام کرده‌اند. موجودی تینو الکترونیک را مستقیم بپرسید. BTA40-700B تریاکی قدرتی برای کنترل بارهای AC پرجریان است. قبل از خرید، جریان و ولتاژ بار، هیت‌سینک و پایه‌بندی را با پروژه یا دستگاه خود تطبیق دهید. برای سفارش و راهنمایی در انتخاب جایگزین مناسب، با تینو الکترونیک در ارتباط باشید.
