ترمینال فشاری 4 پین MX250A 4pin

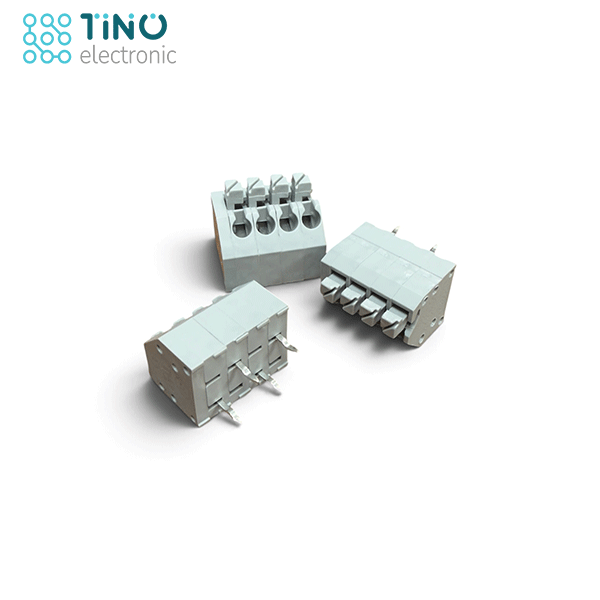

ترمینال فشاری 4 پین MX250A 4pin (مدل MX250A-3.5-4P-11) یک ترمینال فنری چهار کاناله برای نصب روی برد مدار چاپی است. سیم‌ها با فشار دکمه روی هر کانال وارد و خارج می‌شوند و نیازی به پیچ‌کردن نیست. معرفی و توضیحات محصول ترمینال‌های فنری PCB برای اتصال سریع سیم به برد استفاده می‌شوند. به‌جای پیچ، یک فنر داخلی سیم را نگه می‌دارد و با فشار دادن اهرم (دکمه) روی هر کانال، سیم آزاد یا وارد می‌شود. این طراحی زمان مونتاژ و سرویس را کاهش می‌دهد و در محیط‌هایی که لرزش پیچ‌ها را شل می‌کند گزینه رایجی است. بر اساس تصویر، این مدل چهار کانال مستقل با دکمه‌های جداگانه، سوراخ ورود سیم در هر کانال و پایه‌های فلزی لحیمی در زیر بدنه دارد. بدنه خاکستری است و روی کناره‌ها سوراخ‌هایی دیده می‌شود. مدل‌های مشابه معمولاً به‌صورت لحیم‌شونده روی برد (THT) نصب می‌شوند، اما این مورد برای این کد خاص باید با دیتاشیت یا نمونه واقعی تأیید شود. این قطعه در بازار ایران با نام‌های «ترمینال فشاری MX250A»، «ترمینال پرسی»، «ترمینال بدون پیچ»، «ترمینال push-in» و «کانکتور فنری ۴ پین» شناخته و جست‌وجو می‌شود. کاربردهای محصول اتصال سیم‌های تغذیه و سیگنال به بردهای الکترونیکی بردهای کنترل، ماژول‌های صنعتی و تجهیزات اتوماسیون تجهیزات روشنایی، سنسورها و دستگاه‌های اندازه‌گیری پروتوتایپ و تولید کم‌تعداد که نیاز به اتصال سریع سیم دارند تعمیر و جایگزینی ترمینال‌های مشابه روی بردها انتخاب نهایی باید با توجه به ولتاژ و جریان واقعی مدار و محدوده سیم قابل‌قبول ترمینال انجام شود. مزایا و ویژگی‌ها اتصال بدون پیچ: نصب و جداکردن سریع سیم بدون پیچ‌گوشتی چهار کانال در یک بدنه: کاهش تعداد قطعات و فضای اشغالی روی برد دکمه مستقل برای هر کانال: امکان تعویض یک سیم بدون تأثیر روی بقیه پایه فلزی لحیمی: اتصال مکانیکی و الکتریکی پایدار به برد (بسته به کیفیت لحیم) نکات مهم هنگام خرید و استفاده فاصله پین‌ها: pitch و فاصله ردیف پایه‌ها را با footprint برد تطبیق دهید. ترمینال‌های ۳.۵، ۳.۸ و ۵.۰ میلی‌متری با هم سازگار نیستند. سایز سیم: فقط سیم با ضخامت مجاز دیتاشیت را وارد کنید. سیم بیش از حد نازک یا کلفت اتصال ضعیف یا آسیب ایجاد می‌کند. طول لخت‌کردن: طول مناسب را از دیتاشیت بگیرید. لخت‌کردن کم یا زیاد باعث اتصال ناقص یا نمایان‌ماندن مس می‌شود. ولتاژ و جریان: این مقادیر هنوز تأیید نشده‌اند. پیش از استفاده در مدارهای توان یا ولتاژ بالا، مقادیر نامی را بررسی کنید. زاویه ورود سیم: در تصویر، سوراخ سیم مایل روی بدنه قرار دارد. جهت قرارگیری روی برد را در طراحی لحاظ کنید. لحیم‌کاری: از حرارت طولانی خودداری کنید تا بدنه پلاستیکی و فنر آسیب نبینند. نوع سیم: سازگاری با سیم مفتولی یا افشان را از دیتاشیت بررسی کنید. سؤالات متداول ترمینال فشاری MX250A همان MX250A-3.5-4P-11 است؟ در بازار ایران نام «ترمینال فشاری MX250A ۴ پین» برای این قطعه رایج است و مدل کامل آن MX250A-3.5-4P-11 است. هنگام سفارش یا جایگزینی، فاصله پین‌ها (۳.۵ میلی‌متر) و تعداد پایه را هم بررسی کنید، چون نسخه‌هایی با pitch یا تعداد پین متفاوت وجود دارند. ترمینال فنری چه فرقی با ترمینال پیچی دارد؟ در ترمینال فنری، سیم با فنر داخلی نگه داشته می‌شود و با دکمه فشاری باز و بسته می‌شود. ترمینال پیچی با پیچ‌گوشتی بسته می‌شود. روش فنری سریع‌تر است، اما محدوده سیم و جریان هر مدل باید بررسی شود. عدد ۳.۵ در نام محصول یعنی چه؟ معمولاً فاصله بین مراکز دو پین مجاور (Pitch) به میلی‌متر است. برای قطعی‌بودن، با قطعه واقعی یا دیتاشیت تطبیق دهید. آیا این ترمینال برای سیم افشان مناسب است؟ بسیاری از ترمینال‌های فنری از سیم افشان پشتیبانی می‌کنند، اما برای این مدل اطلاعات قطعی ندارم. با دیتاشیت یا تأمین‌کننده تأیید کنید. آیا نسخه‌هایی با تعداد پایه متفاوت وجود دارد؟ عدد 4P در کد به ۴ پایه اشاره دارد. نسخه‌های ۲، ۳ یا ۶ پایه ممکن است وجود داشته باشند، اما در این صفحه تأیید نشده است. ۸. جمع‌بندی و دعوت به خرید ترمینال فشاری MX250A ۴ پین گزینه‌ای مناسب برای اتصال سریع و بدون پیچ سیم به برد است. پیش از خرید، pitch، تعداد کانال و محدوده سیم را با پروژه خود تطبیق دهید. برای سفارش یا راهنمایی می‌توانید با تینو الکترونیک در ارتباط باشید.
