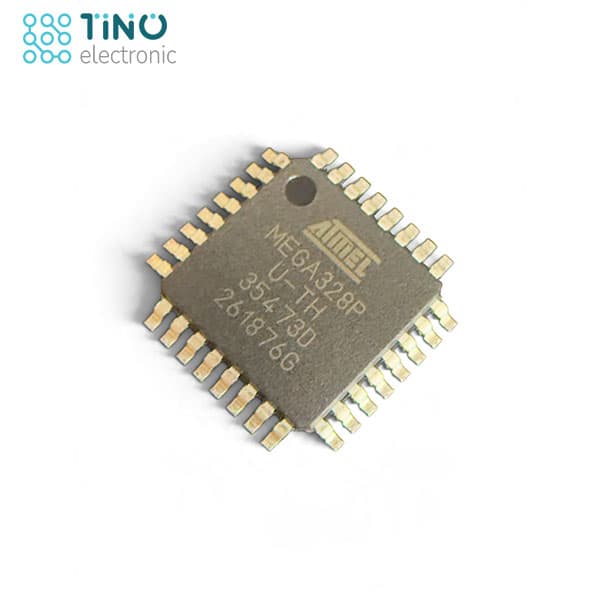

میکروکنترلر SMD AVR پکیج TQFP-32 مدل ATMEGA328P-AU

میکروکنترلر SMD ATMEGA328P-AU (AVR، پکیج TQFP-32) در پکیج SMD ۳۲ پایه TQFP عرضه می‌شود. این چیپ روی بردهایی از خانواده آردوینو، مثل آردوینو نانو، استفاده می‌شود و برای ساخت بردهای سفارشی، کنترلرهای کوچک و تعویض چیپ در تعمیرات انتخاب رایجی است. حافظه فلش ۳۲ کیلوبایتی برای ذخیره برنامه، ۲ کیلوبایت SRAM برای داده‌های موقت و ۱ کیلوبایت EEPROM برای نگهداری تنظیمات پس از قطع برق در اختیار شماست. چیپ تا ۲۰ مگاهرتز کار می‌کند و با ولتاژ ۱.۸ تا ۵.۵ ولت تغذیه می‌شود. در این پکیج ۲۳ پایه ورودی/خروجی قابل برنامه‌ریزی، مبدل آنالوگ به دیجیتال ۱۰ بیتی با ۸ کانال، ۶ خروجی PWM و ۳ تایمر/کانتر وجود دارد. برای ارتباط با سنسورها، نمایشگرها و سایر ماژول‌ها هم از SPI، I2C و USART پشتیبانی می‌کند. حرف P در نام این مدل یعنی نسخه picoPower با مصرف کم، و AU یعنی پکیج TQFP برای نصب سطحی. قبل از خرید مطمئن شوید پکیج و مدل با برد شما سازگار است و برای راهنمایی در انتخاب، با کارشناسان تینو الکترونیک تماس بگیرید. کاربردها ساخت برد آردوینو سفارشی و جمع‌وجور بدون نیاز به برد کامل تعویض چیپ سوخته روی بردهای آردوینو نانو یا بردهای مشابه کنترلرهای کوچک، دیتالاگر و گیرنده سنسور کنترل ربات، موتور و رله در پروژه‌های دانشجویی و صنعتی ساخت محصولات سفارشی در تیراژ کم راهنمای خرید ۱. مدل را دقیق بررسی کنید. نسخه بدون P (ATMEGA328-AU) هم در بازار هست. این دو شناسه داخلی (signature) متفاوتی دارن و بعضی پروگرامرها یا نرم‌افزارها اگه مدل اشتباه انتخاب شده باشه خطا می‌دن. اگه برد شما مخصوص ۳۲۸P طراحی شده، همین مدل را بگیرید. ۲. پکیج را با برد خودتان تطبیق بدهید. AU یعنی TQFP-32 برای نصب سطحی. نسخه‌های دیگه‌ی این چیپ مثل PU با پکیج DIP-28 (برای سوکت) و MU با پکیج QFN هم هست و روی ردپای (footprint) برد شما جا نمی‌شن. ۳. بوت‌لودر را در نظر بگیرید. [اگه چیپ‌های تینو بوت‌لودر دارن، اینجا بنویسید.] اگه چیپ خام باشه، برای استفاده با Arduino IDE باید با یک پروگرامر ISP بوت‌لودر روش نصب بشه. ۴. به ولتاژ و فرکانس توجه کنید. بازه ۱.۸ تا ۵.۵ ولت برای کل چیپ هست، ولی حداکثر فرکانس ۲۰ مگاهرتز فقط در ولتاژ بالای تغذیه قابل استفاده‌ست. جزئیات رو دیتاشیت مایکروچیپ نوشته. اگه برد شما به کریستال خارجی نیاز داره، کریستال و خازن‌های مناسب رو هم همراه سفارش بدید. ۵. برای لحیم‌کاری آماده باشید. پایه‌های TQFP-32 ریز و نزدیک به همه، پس هویه نوک ریز، فلکس، سیم قلع مناسب و ذره‌بین یا میکروسکوپ لازمه. لحیم‌کاری با سشوار برای باز کردن چیپ قدیمی هم کمک می‌کنه. ۶. موجودی را قبل از سفارش بپرسید. می‌تونید با فروشگاه (تهران، خیابان جمهوری، خیابان سی‌تیر، پاساژ نوبهار، طبقه اول، پلاک ۲۰۸) تماس بگیرید یا در واتساپ پیام بدید: ۰۲۱-۶۶۷۱۱۸۹۸. ساعت کاری روزهای کاری ۹ صبح تا ۶ عصره. ارسال با پست پیشتاز، تیپاکس و باربری انجام می‌شه و امکان تحویل حضوری هم هست.
