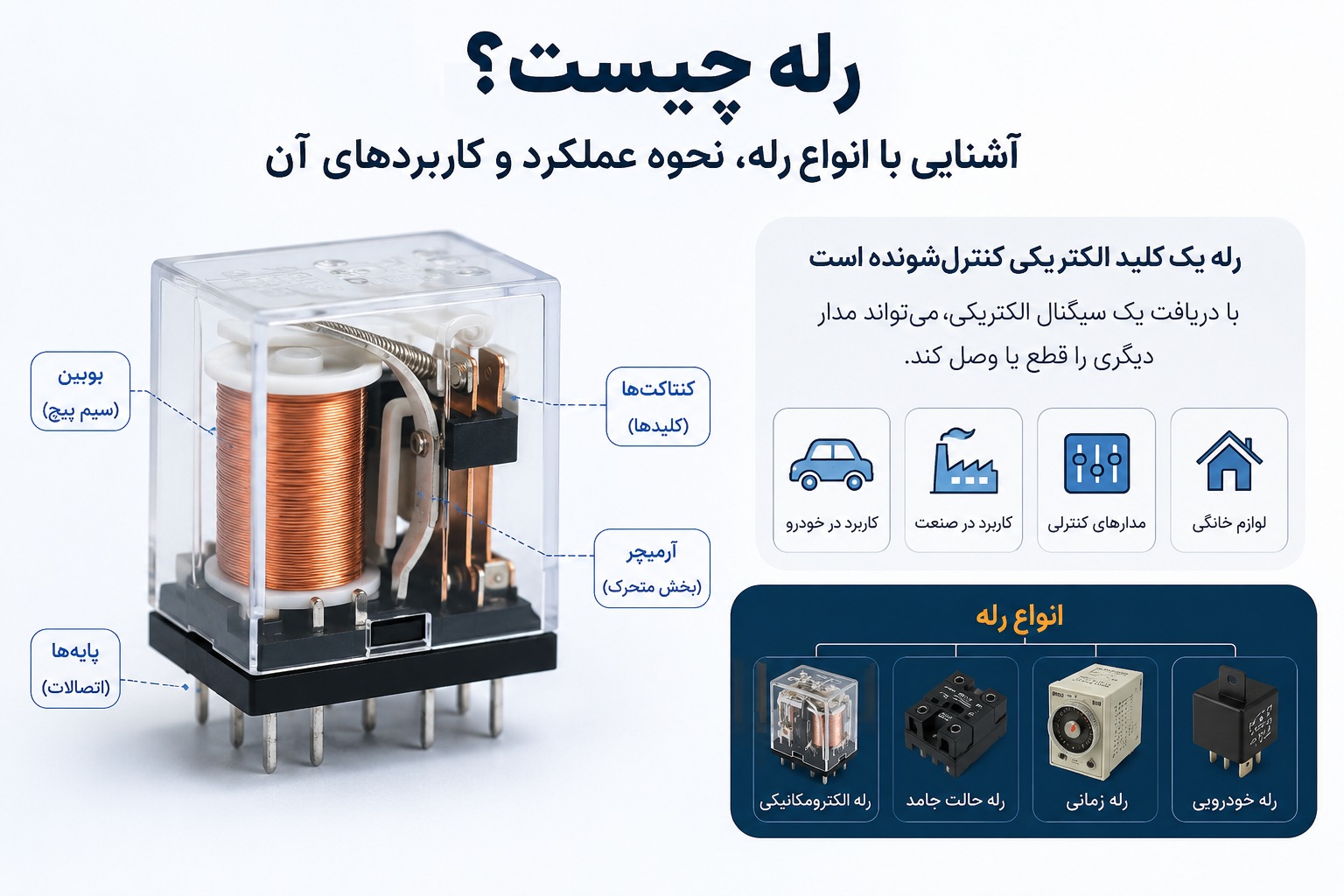

رله چیست؟ آشنایی با انواع رله، نحوه عملکرد و کاربردهای آن
رله یکی از پرکاربردترین قطعات در مدارهای الکتریکی و الکترونیکی است که برای کنترل، قطع و وصل جریان الکتریکی به کار میرود. به زبان ساده، رله یک کلید قابلکنترل است که میتواند با دریافت یک سیگنال الکتریکی، وضعیت یک مدار دیگر را تغییر دهد.
استفاده از رله این امکان را فراهم میکند که یک مدار کنترلی با جریان یا توان پایین، مدار دیگری را کنترل کند. به همین دلیل رلهها در تجهیزات الکترونیکی، سیستمهای صنعتی، تابلوهای کنترل، لوازم خانگی و سیستمهای برق خودرو کاربرد گستردهای دارند.
در این مقاله از Tino Electronic با مفهوم رله، نحوه عملکرد آن، انواع رله، اجزای اصلی، کاربردها و نکات مهم هنگام انتخاب رله آشنا میشویم.
رله چیست؟
رله (Relay) یک کلید الکتریکی کنترلشونده است که با دریافت یک سیگنال ورودی، کنتاکتهای داخلی خود را تغییر وضعیت میدهد.
در رلههای الکترومکانیکی، این کار با استفاده از یک سیمپیچ و میدان مغناطیسی انجام میشود. وقتی ولتاژ مناسب به سیمپیچ رله اعمال میشود، میدان مغناطیسی ایجادشده باعث حرکت بخش مکانیکی رله و تغییر وضعیت کنتاکتها میشود.
به این ترتیب، میتوان یک مدار را بدون استفاده مستقیم از کلید مکانیکی کنترل کرد.
رلهها همچنین امکان ایجاد جداسازی الکتریکی میان مدار فرمان و مدار بار را فراهم میکنند و به همین دلیل در بسیاری از مدارهای کنترلی و حفاظتی مورد استفاده قرار میگیرند.
رله چگونه کار میکند؟
نحوه عملکرد رله به نوع آن بستگی دارد، اما در یک رله الکترومکانیکی معمولی میتوان عملکرد را در چند مرحله خلاصه کرد:
- ولتاژ به سیمپیچ یا بوبین (Coil) رله اعمال میشود.
- عبور جریان از سیمپیچ باعث ایجاد میدان مغناطیسی میشود.
- میدان مغناطیسی بخش متحرک رله یا آرمیچر را جذب میکند.
- حرکت آرمیچر باعث تغییر وضعیت کنتاکتها میشود.
- مدار خروجی در وضعیت جدید قرار میگیرد.
- با قطع ولتاژ بوبین، رله معمولاً به کمک فنر داخلی به وضعیت اولیه بازمیگردد.
در واقع، رله مانند یک واسطه بین مدار کنترل و مدار بار عمل میکند.
اجزای اصلی رله
ساختار رله به نوع و کاربرد آن بستگی دارد، اما در یک رله الکترومکانیکی معمولی بخشهای اصلی شامل موارد زیر است:
۱. بوبین یا سیمپیچ
بوبین بخشی است که با دریافت ولتاژ، میدان مغناطیسی ایجاد میکند. ولتاژ نامی بوبین یکی از مهمترین مشخصات هنگام انتخاب رله است.
برای مثال، رلههای دارای بوبین 12V DC باید با ولتاژ و شرایط کاری مناسب خود مورد استفاده قرار گیرند.
۲. هسته و مدار مغناطیسی
هسته مغناطیسی به ایجاد و هدایت میدان مغناطیسی کمک میکند و در عملکرد مکانیکی رله نقش دارد.
۳. آرمیچر
آرمیچر بخش متحرک رله است که تحت تأثیر میدان مغناطیسی حرکت میکند و باعث تغییر وضعیت کنتاکتها میشود.
۴. کنتاکتها
کنتاکتها وظیفه قطع و وصل مدار بار را بر عهده دارند. بسته به ساختار رله، تعداد و نوع این کنتاکتها متفاوت است.
از اصطلاحات رایج برای کنتاکتها میتوان به موارد زیر اشاره کرد:
- COM: کنتاکت مشترک
- NO: کنتاکت Normally Open یا نرمال باز
- NC: کنتاکت Normally Closed یا نرمال بسته
البته شمارهگذاری پایهها و آرایش کنتاکتها در همه رلهها یکسان نیست و هنگام سیمکشی باید به دیتاشیت و نقشه همان مدل مراجعه کرد.
انواع رله کداماند؟
رلهها را میتوان بر اساس ساختار، روش عملکرد، تعداد کنتاکتها، کاربرد و مشخصات الکتریکی دستهبندی کرد.
رله الکترومکانیکی
رلههای الکترومکانیکی یا Electromechanical Relay (EMR) از یک سیمپیچ، مدار مغناطیسی و کنتاکتهای مکانیکی تشکیل شدهاند.
با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد میشود و حرکت مکانیکی باعث باز یا بسته شدن کنتاکتها میشود.
این نوع رله در بسیاری از تجهیزات کنترلی، مدارهای الکتریکی و سیستمهای خودرو استفاده میشود.
رله حالت جامد
رله حالت جامد یا Solid State Relay (SSR) برخلاف رله الکترومکانیکی، برای سوئیچینگ از قطعات نیمههادی استفاده میکند و فاقد کنتاکت مکانیکی متحرک است.
از مزایای آن میتوان به عملکرد بدون صدای مکانیکی و مناسب بودن برای برخی کاربردهای سوئیچینگ سریع اشاره کرد.
رله زمانی
رله زمانی یا Timer Relay برای ایجاد یک عملکرد کنترلی وابسته به زمان استفاده میشود. این نوع رله میتواند قطع یا وصل مدار را با یک تأخیر زمانی مشخص انجام دهد.
رلههای زمانی در اتوماسیون صنعتی و مدارهای کنترل کاربرد زیادی دارند.
رله خودرو
رلههای خودرویی برای استفاده در سیستمهای الکتریکی خودرو طراحی میشوند و برای کنترل تجهیزات مختلف مانند فن، چراغ، قفل مرکزی، برفپاککن و سایر مصرفکنندههای الکتریکی مورد استفاده قرار میگیرند.
در این رلهها عواملی مانند ولتاژ بوبین، جریان قابلتحمل کنتاکت، تعداد پایهها، ابعاد، نوع کنتاکت و شرایط محیطی اهمیت زیادی دارند.
رله ۴ پین و ۵ پین چه تفاوتی دارند؟
تعداد پایههای رله یکی از مشخصاتی است که هنگام انتخاب قطعه باید به آن توجه کرد.
در بسیاری از رلههای متداول، رله ۴ پین برای عملکرد ساده قطع و وصل استفاده میشود، در حالی که رله ۵ پین میتواند یک کنتاکت اضافی داشته باشد و امکان تغییر مسیر مدار را فراهم کند.
با این حال، نباید صرفاً بر اساس تعداد پایهها سیمکشی انجام داد. آرایش پایهها ممکن است بین مدلهای مختلف متفاوت باشد و بهترین مرجع برای تشخیص پایهها، نقشه یا دیتاشیت همان رله است.
در Tino Electronic میتوان برای آشنایی دقیقتر با این موضوع، تفاوت ساختار رلههای ۴ و ۵ پین را در یک مقاله تخصصی جداگانه بررسی کرد.
کاربرد رله چیست؟
رلهها در طیف گستردهای از سیستمهای الکتریکی و الکترونیکی استفاده میشوند.
کاربرد رله در خودرو
در سیستم برق خودرو، رله میتواند برای کنترل مصرفکنندههایی استفاده شود که جریان بیشتری نسبت به توان قابلتحمل مدار فرمان نیاز دارند.
برخی کاربردهای رایج عبارتاند از:
- سیستم روشنایی
- فن و سیستم خنککننده
- بوق
- قفل مرکزی
- شیشهبرقی
- برفپاککن
- تجهیزات جانبی خودرو
کاربرد رله در صنعت
رلهها در مدارهای کنترل و اتوماسیون صنعتی برای قطع و وصل تجهیزات و انتقال سیگنالهای کنترلی مورد استفاده قرار میگیرند.
از جمله کاربردها:
- تابلوهای برق
- مدارهای فرمان
- سیستمهای اتوماسیون
- کنترل موتورها
- تجهیزات کنترلی
- سیستمهای حفاظتی
کاربرد رله در تجهیزات الکترونیکی
رلهها در بسیاری از دستگاههای الکترونیکی و تجهیزات کنترلی نیز مورد استفاده قرار میگیرند و میتوانند برای کنترل بارهایی مانند موتور، فن، چراغ و سایر مصرفکنندههای الکتریکی به کار روند.
هنگام انتخاب رله به چه مشخصاتی توجه کنیم؟
انتخاب رله مناسب فقط بر اساس ظاهر یا تعداد پایهها انجام نمیشود. مهمترین مشخصاتی که باید بررسی شوند عبارتاند از:
ولتاژ بوبین
ولتاژ بوبین باید با ولتاژ مدار کنترل سازگار باشد؛ برای مثال 5V، 12V یا 24V.
جریان قابلتحمل کنتاکت
این مشخصه نشان میدهد کنتاکتهای رله برای چه مقدار جریان و تحت چه شرایطی طراحی شدهاند.
تعداد پایهها
رلهها میتوانند پیکربندیهای مختلفی داشته باشند و تعداد پایهها به نوع مدار و آرایش کنتاکتها بستگی دارد.
نوع کنتاکت
نوع کنتاکت، مانند NO، NC یا ترکیبی از آنها، باید متناسب با عملکرد مورد نیاز مدار انتخاب شود.
نوع بار
بار مقاومتی، موتوری، لامپی و سایر بارها میتوانند شرایط متفاوتی برای سوئیچینگ ایجاد کنند. بنابراین فقط مقایسه عدد آمپر کافی نیست و باید مشخصات فنی رله برای نوع بار موردنظر بررسی شود.
ابعاد و روش نصب
در تجهیزات کوچک یا مدارهای PCB، ابعاد رله و نوع نصب آن اهمیت زیادی دارد.
شرایط محیطی
در کاربردهای صنعتی و خودرویی، عواملی مانند دمای کاری، لرزش و شرایط محیطی نیز باید هنگام انتخاب رله در نظر گرفته شوند.
تفاوت رله و کلید معمولی چیست؟
هر دو رله و کلید میتوانند مدار را قطع و وصل کنند، اما روش کنترل آنها متفاوت است.
کلید معمولی معمولاً به صورت مستقیم توسط کاربر یا یک مکانیزم مکانیکی تغییر وضعیت میدهد، در حالی که رله با دریافت یک سیگنال الکتریکی میتواند کنتاکتهای خود را تغییر وضعیت دهد.
به همین دلیل رله برای سیستمهایی مناسب است که لازم است یک مدار بتواند مدار دیگری را به صورت الکتریکی کنترل کند.
رله ۱۲ ولت چیست؟
رله ۱۲ ولت معمولاً به رلهای گفته میشود که ولتاژ نامی بوبین آن ۱۲ ولت است.
این نوع رله در بسیاری از سیستمهای الکتریکی و بهخصوص تجهیزات خودرویی کاربرد دارد. البته هنگام خرید نباید تنها به عبارت «رله ۱۲ ولت» توجه کرد؛ جریان کنتاکت، تعداد پایهها، نوع کنتاکت، توان بوبین و سایر مشخصات نیز باید بررسی شوند.
برای مثال، در یک رله ۱۲ ولت ۲۰ آمپر، عدد ۱۲ ولت و ۲۰ آمپر دو مشخصه متفاوت هستند و نباید آنها را با یکدیگر اشتباه گرفت.
رله مناسب را چگونه انتخاب کنیم؟
برای انتخاب یک رله مناسب، ابتدا باید مشخصات مدار را مشخص کنید:
۱. ولتاژ مدار کنترل را مشخص کنید.
مثلاً مشخص کنید بوبین به 5V، 12V یا 24V نیاز دارد.
۲. جریان و نوع بار را مشخص کنید.
جریان مصرفکننده و ماهیت بار باید با ظرفیت کنتاکت رله مطابقت داشته باشد.
۳. تعداد و نوع کنتاکتها را بررسی کنید.
بررسی کنید که مدار به کنتاکت NO، NC یا هر دو نیاز دارد.
۴. ابعاد و نوع نصب را بررسی کنید.
مطمئن شوید رله از نظر اندازه و روش نصب با مدار یا سوکت موردنظر سازگار است.
۵. دیتاشیت را بررسی کنید.
مشخصات اعلامشده روی فروشگاه یا بستهبندی را با دیتاشیت سازنده تطبیق دهید.
جمعبندی
رله یکی از قطعات مهم برای کنترل و سوئیچینگ مدارهای الکتریکی است و در سیستمهای خودرو، تجهیزات صنعتی، تابلوهای کنترل و بسیاری از دستگاههای الکترونیکی استفاده میشود.
رلههای الکترومکانیکی با استفاده از سیمپیچ و کنتاکتهای مکانیکی کار میکنند، در حالی که رلههای حالت جامد از قطعات نیمههادی برای سوئیچینگ استفاده میکنند.
برای انتخاب رله مناسب باید عواملی مانند ولتاژ بوبین، جریان کنتاکت، نوع بار، تعداد پایهها، نوع کنتاکت، ابعاد و شرایط کاری را در نظر گرفت.
اگر به دنبال رلههای ۱۲ ولت، رلههای ۵ پین یا رلههای مناسب کاربردهای خودرویی و الکترونیکی هستید، مشخصات فنی هر مدل را با نیاز مدار خود مقایسه کنید تا قطعه مناسب انتخاب شود.
سوالات متداول درباره رله
رله چیست؟
رله یک کلید الکتریکی کنترلشونده است که با دریافت یک سیگنال الکتریکی میتواند وضعیت کنتاکتهای خود را تغییر دهد و مدار دیگری را قطع یا وصل کند.
رله چگونه کار میکند؟
در رلههای الکترومکانیکی، اعمال ولتاژ به بوبین باعث ایجاد میدان مغناطیسی و حرکت آرمیچر میشود. این حرکت وضعیت کنتاکتهای رله را تغییر میدهد.
رله ۱۲ ولت چیست؟
رله ۱۲ ولت معمولاً به رلهای گفته میشود که بوبین آن برای ولتاژ نامی ۱۲ ولت طراحی شده است.
تفاوت رله ۴ پین و ۵ پین چیست؟
رلههای ۴ و ۵ پین میتوانند آرایشهای متفاوتی داشته باشند، اما در بسیاری از مدلهای رایج، پایه اضافی در رله ۵ پین امکان استفاده از یک کنتاکت اضافی مانند NC را فراهم میکند.
رله خودرو چه کاربردی دارد؟
رلههای خودرویی برای کنترل مدارها و مصرفکنندههای مختلف خودرو مانند فن، چراغ، بوق، قفل مرکزی و تجهیزات جانبی استفاده میشوند.
برای انتخاب رله مناسب چه مشخصاتی را باید بررسی کرد؟
ولتاژ بوبین، جریان و نوع بار، نوع و تعداد کنتاکتها، تعداد پایهها، ابعاد، روش نصب و شرایط محیطی از مهمترین مشخصات برای انتخاب رله هستند.
