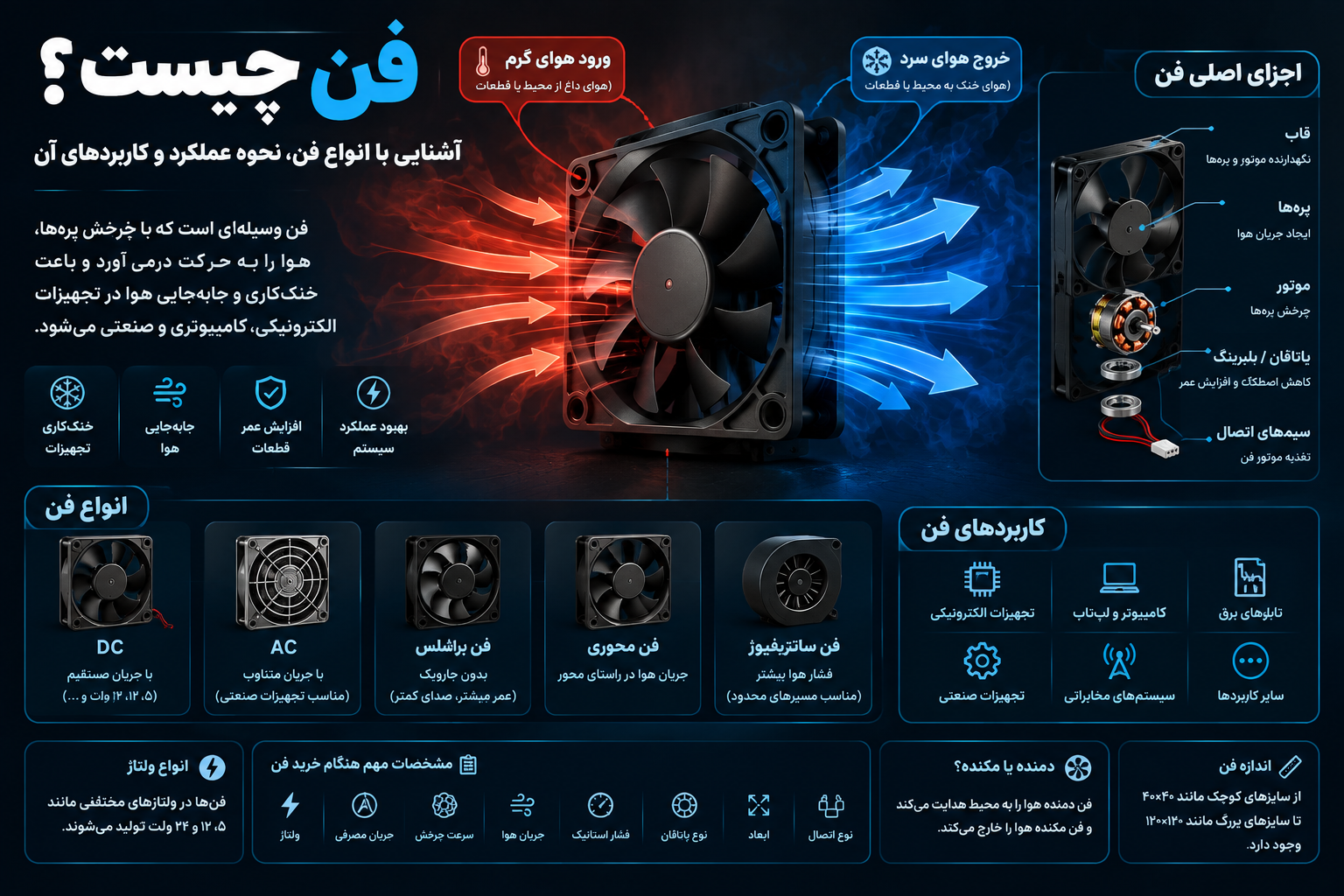

فن چیست؟ آشنایی با انواع فن، نحوه عملکرد و کاربردهای آن
فن یکی از قطعات مهم برای خنککاری و جابهجایی هوا در تجهیزات الکترونیکی، صنعتی و کامپیوتری است. بسیاری از دستگاهها هنگام کار گرما تولید میکنند و اگر این گرما بهدرستی از سیستم خارج نشود، میتواند باعث افزایش دما، کاهش عملکرد و حتی آسیب به قطعات شود.
فن با ایجاد جریان هوا، هوای گرم را از محیط یا محفظه خارج کرده و در برخی کاربردها هوای خنک را به سمت قطعات هدایت میکند. به همین دلیل استفاده از فن مناسب، یکی از بخشهای مهم طراحی سیستمهای خنککننده محسوب میشود.
در این مقاله از Tino Electronic با مفهوم فن، نحوه عملکرد، انواع فن، کاربردها و مشخصات مهمی که هنگام انتخاب یک فن باید بررسی کنید آشنا میشویم.
فن چیست؟
فن (Fan) وسیلهای است که با چرخش پرهها، هوا را به حرکت درمیآورد و باعث ایجاد جریان هوا میشود.
فنها در اندازهها، ولتاژها و ساختارهای مختلف تولید میشوند و میتوان از آنها برای خنککردن قطعات الکترونیکی، تجهیزات کامپیوتری، تابلوهای برق، دستگاههای صنعتی و بسیاری از تجهیزات دیگر استفاده کرد.
برای مثال، یک فن کوچک ۱۲ ولت میتواند برای خنککردن یک برد الکترونیکی یا منبع تغذیه مورد استفاده قرار بگیرد، در حالی که فنهای بزرگتر برای جابهجایی حجم بیشتری از هوا در تجهیزات صنعتی کاربرد دارند.
فن چگونه کار میکند؟
عملکرد فن نسبتاً ساده است. موتور فن باعث چرخش پرهها میشود و پرههای در حال چرخش، هوا را در یک جهت مشخص حرکت میدهند.
بهطور کلی عملکرد فن را میتوان به این صورت توضیح داد:
- ولتاژ مناسب به موتور فن اعمال میشود.
- موتور شروع به چرخش میکند.
- پرههای متصل به موتور میچرخند.
- چرخش پرهها باعث ایجاد جریان هوا میشود.
- هوا از یک سمت وارد شده و از سمت دیگر خارج میشود.
جهت حرکت هوا به طراحی فن و شکل پرهها بستگی دارد. بنابراین هنگام نصب فن باید علاوه بر ابعاد و ولتاژ، جهت جریان هوا نیز مورد توجه قرار گیرد.
اجزای اصلی فن
ساختار فن بسته به نوع و کاربرد آن متفاوت است، اما بسیاری از فنهای الکتریکی دارای اجزای اصلی زیر هستند:
۱. موتور
موتور وظیفه چرخاندن پرههای فن را بر عهده دارد. نوع موتور و مشخصات آن روی سرعت، مصرف انرژی و عملکرد فن تأثیر میگذارد.
۲. پرههای فن
پرهها با چرخش خود باعث جابهجایی هوا میشوند. طراحی، تعداد و شکل پرهها میتواند روی میزان جریان هوا و صدای تولیدشده تأثیر داشته باشد.
۳. قاب فن
قاب، موتور و پرهها را در جای خود نگه میدارد و به نصب فن در تجهیزات مختلف کمک میکند.
۴. بلبرینگ یا بوش
در بسیاری از فنها برای کاهش اصطکاک محور چرخش از بوش یا بلبرینگ استفاده میشود. نوع یاتاقان میتواند روی طول عمر، میزان صدا و عملکرد فن تأثیر بگذارد.
۵. سیمهای اتصال
فنهای الکتریکی از طریق سیم یا کانکتور به منبع تغذیه متصل میشوند. تعداد سیمها بسته به نوع فن متفاوت است.
انواع فن کداماند؟
فنها را میتوان بر اساس نوع موتور، منبع تغذیه، شکل ساختار و روش جابهجایی هوا دستهبندی کرد.
فن DC
فن DC با جریان مستقیم کار میکند و یکی از انواع رایج فن در تجهیزات الکترونیکی است.
فنهای ۵ ولت، ۱۲ ولت و ۲۴ ولت DC از نمونههای متداول هستند و در مدارهای الکترونیکی، تجهیزات کامپیوتری، منابع تغذیه و تجهیزات صنعتی استفاده میشوند.
یکی از مزایای فنهای DC این است که میتوان آنها را در سیستمهایی که منبع تغذیه DC دارند بهراحتی مورد استفاده قرار داد.
فن AC
فن AC با جریان متناوب کار میکند و بیشتر در برخی تجهیزات صنعتی، سیستمهای تهویه و دستگاههایی که مستقیماً از برق AC استفاده میکنند کاربرد دارد.
ولتاژ و فرکانس موردنیاز فن AC باید با مشخصات منبع تغذیه مطابقت داشته باشد.
فن براشلس
فن براشلس یا Brushless Fan از موتور بدون جاروبک استفاده میکند.
در این نوع موتور، به جای استفاده از جاروبکهای مکانیکی، کنترل الکترونیکی برای ایجاد چرخش موتور انجام میشود.
فنهای براشلس به دلیل ساختار مناسب خود در بسیاری از تجهیزات الکترونیکی و سیستمهای خنککننده مورد استفاده قرار میگیرند.
فن محوری
فن محوری یا Axial Fan یکی از رایجترین انواع فن است.
در این نوع فن، هوا تقریباً در راستای محور چرخش پرهها حرکت میکند. فنهای کامپیوتری و بسیاری از فنهای کوچک مورد استفاده در تجهیزات الکترونیکی در این دسته قرار میگیرند.
این فنها برای ایجاد جریان هوای مناسب در فضاهای مختلف و خنککردن قطعات بسیار کاربردی هستند.
فن سانتریفیوژ
فن سانتریفیوژ یا Centrifugal Fan با استفاده از نیروی گریز از مرکز، هوا را به سمت خروجی هدایت میکند.
این نوع فن در شرایطی که نیاز به فشار هوای بیشتر یا هدایت جریان هوا در مسیر مشخص وجود دارد، میتواند گزینه مناسبی باشد.
فنهای سانتریفیوژ در سیستمهای تهویه، تجهیزات صنعتی و برخی دستگاههای الکترونیکی کاربرد دارند.
فن ۱۲ ولت چیست؟
فن ۱۲ ولت یکی از پرکاربردترین انواع فن DC است که برای کار با ولتاژ نامی ۱۲ ولت طراحی میشود.
این فنها در تجهیزات الکترونیکی، سیستمهای کامپیوتری، تابلوهای کنترل، تجهیزات مخابراتی و بسیاری از کاربردهای دیگر استفاده میشوند.
هنگام انتخاب فن ۱۲ ولت نباید فقط به ولتاژ توجه کرد. مشخصاتی مانند ابعاد، جریان مصرفی، سرعت چرخش، میزان جریان هوا و نوع اتصال نیز اهمیت دارند.
فن ۲۴ ولت چیست؟
فن ۲۴ ولت نیز یکی از انواع رایج فن DC است که برای سیستمهایی با منبع تغذیه ۲۴ ولت طراحی میشود.
این نوع فن در بسیاری از تجهیزات صنعتی، تابلوهای برق و سیستمهای الکترونیکی مورد استفاده قرار میگیرد.
استفاده از فن با ولتاژ نامناسب میتواند باعث عملکرد نادرست یا آسیب به موتور فن شود؛ بنابراین باید ولتاژ نامی فن با ولتاژ منبع تغذیه مطابقت داشته باشد.
کاربرد فن چیست؟
فنها در تجهیزات مختلف برای کنترل دما و جابهجایی هوا مورد استفاده قرار میگیرند.
کاربرد فن در تجهیزات الکترونیکی
قطعات الکترونیکی هنگام فعالیت میتوانند گرما تولید کنند. فن با ایجاد جریان هوا به انتقال این گرما کمک میکند.
برخی کاربردهای فن در تجهیزات الکترونیکی عبارتاند از:
- منابع تغذیه
- آمپلیفایرها
- تجهیزات مخابراتی
- بردهای الکترونیکی
- دستگاههای صنعتی
- تجهیزات شبکه
- سیستمهای کنترل
کاربرد فن در کامپیوتر
فن یکی از قطعات مهم سیستم خنککننده کامپیوتر است و میتواند برای ایجاد جریان هوا درون کیس یا خنککردن بخشهای مختلف سیستم استفاده شود.
فنهای کامپیوتری در اندازهها و مشخصات مختلف تولید میشوند و انتخاب آنها باید بر اساس فضای نصب و نیاز سیستم انجام شود.
کاربرد فن در صنعت
در تجهیزات صنعتی، کنترل دما اهمیت زیادی دارد. فن میتواند برای خنککردن تابلوهای برق، دستگاههای صنعتی، منابع تغذیه و محفظههای تجهیزات استفاده شود.
در این کاربردها عواملی مانند دمای کاری، میزان جریان هوا، طول عمر و شرایط محیطی اهمیت بیشتری پیدا میکنند.
تفاوت فن دمنده و مکنده چیست؟
یکی از نکات مهم هنگام نصب فن، توجه به جهت جریان هوا است.
یک فن میتواند برای وارد کردن هوای تازه به داخل یک محفظه یا خارج کردن هوای گرم از آن استفاده شود.
فن دمنده
در حالت دمش، فن هوا را به سمت محیط یا قطعه موردنظر هدایت میکند.
فن مکنده
در حالت مکش، فن هوا را از یک محیط یا محفظه خارج میکند.
در بسیاری از تجهیزات، ترکیبی از دمش و مکش برای ایجاد گردش مناسب هوا استفاده میشود.
جهت جریان هوا معمولاً با علامت روی قاب فن مشخص میشود، اما بهتر است پیش از نصب، مشخصات همان مدل بررسی شود.
اندازه فن چه اهمیتی دارد؟
فنها در اندازههای مختلف تولید میشوند و ابعاد فن یکی از مهمترین مشخصات هنگام انتخاب آن است.
اندازههایی مانند:
- 40×40 میلیمتر
- 50×50 میلیمتر
- 60×60 میلیمتر
- 80×80 میلیمتر
- 120×120 میلیمتر
در کاربردهای مختلف دیده میشوند.
ابعاد فن باید با فضای نصب و محل قرارگیری آن مطابقت داشته باشد.
البته بزرگتر بودن فن همیشه به معنی مناسبتر بودن آن نیست. سرعت، جریان هوا، فشار استاتیک، مصرف برق و شرایط نصب نیز باید در نظر گرفته شوند.
هنگام خرید فن به چه مشخصاتی توجه کنیم؟
انتخاب فن مناسب فقط بر اساس اندازه یا ولتاژ انجام نمیشود. مهمترین مشخصاتی که باید بررسی شوند عبارتاند از:
۱. ولتاژ فن
ولتاژ نامی باید با منبع تغذیه مطابقت داشته باشد. فنهای DC در ولتاژهای مختلفی مانند ۵، ۱۲ و ۲۴ ولت تولید میشوند.
۲. جریان مصرفی
جریان مصرفی فن مشخص میکند که فن هنگام کار چه مقدار جریان از منبع تغذیه دریافت میکند.
این مشخصه هنگام طراحی مدار تغذیه اهمیت دارد.
۳. سرعت چرخش
سرعت چرخش فن معمولاً با واحد RPM یا دور بر دقیقه بیان میشود.
سرعت بالاتر میتواند در شرایط خاص جریان هوای بیشتری ایجاد کند، اما ممکن است با افزایش صدا و مصرف انرژی همراه باشد.
۴. میزان جریان هوا
میزان هوایی که فن جابهجا میکند یکی از پارامترهای مهم عملکرد آن است.
این مقدار بسته به مدل فن و شرایط کاری میتواند متفاوت باشد.
۵. فشار استاتیک
در سیستمهایی که هوا باید از مسیرهای محدود، فیلتر یا فضای متراکم عبور کند، فشار استاتیک اهمیت بیشتری پیدا میکند.
۶. نوع بلبرینگ یا یاتاقان
نوع یاتاقان میتواند بر طول عمر، صدای فن و عملکرد آن تأثیر داشته باشد.
۷. ابعاد
ابعاد فن باید با محل نصب سازگار باشد.
۸. تعداد سیمها و نوع کانکتور
فنها ممکن است با دو، سه، چهار سیم یا کانکتورهای مختلف عرضه شوند. تعداد سیمها به قابلیتهای فن و روش کنترل آن بستگی دارد.
چرا فن تجهیزات الکترونیکی مهم است؟
افزایش بیش از حد دما یکی از عواملی است که میتواند روی عملکرد تجهیزات الکترونیکی تأثیر منفی بگذارد.
فن با ایجاد جریان هوا میتواند به انتقال گرما از قطعات و محفظه تجهیزات کمک کند.
استفاده از فن مناسب باعث میشود سیستم خنککننده متناسب با نیاز دستگاه طراحی شود. البته فن بهتنهایی همیشه کافی نیست و عواملی مانند هیتسینک، مسیر جریان هوا، طراحی محفظه و شرایط محیطی نیز در مدیریت حرارت نقش دارند.
چگونه فن مناسب انتخاب کنیم؟
برای انتخاب یک فن مناسب، ابتدا نیاز سیستم را مشخص کنید.
مرحله اول: ولتاژ را مشخص کنید.
بررسی کنید منبع تغذیه شما DC است یا AC و چه ولتاژی دارد.
مرحله دوم: فضای نصب را اندازه بگیرید.
ابعاد محل نصب مشخص میکند چه اندازه فنی قابل استفاده است.
مرحله سوم: میزان خنککاری موردنیاز را بررسی کنید.
مشخص کنید چه مقدار جریان هوا برای سیستم موردنیاز است.
مرحله چهارم: شرایط کاری را بررسی کنید.
دمای محیط، گردوغبار، رطوبت و میزان کارکرد مداوم میتوانند روی انتخاب فن تأثیر بگذارند.
مرحله پنجم: مشخصات الکتریکی را بررسی کنید.
جریان مصرفی، توان و نوع اتصال فن را با مدار خود مطابقت دهید.
جمعبندی
فن یکی از قطعات مهم در سیستمهای خنککننده است که با ایجاد جریان هوا به انتقال گرما و کنترل دمای تجهیزات کمک میکند.
فنها در انواع مختلفی مانند DC، AC، براشلس، محوری و سانتریفیوژ تولید میشوند و در تجهیزات الکترونیکی، کامپیوترها، تابلوهای برق، دستگاههای صنعتی و سیستمهای مختلف کاربرد دارند.
هنگام انتخاب فن باید مواردی مانند ولتاژ، جریان مصرفی، ابعاد، سرعت چرخش، میزان جریان هوا، فشار استاتیک، نوع یاتاقان و شرایط محیطی را بررسی کرد.
انتخاب صحیح فن باعث میشود سیستم خنککننده عملکرد مناسبتری داشته باشد و جریان هوای موردنیاز تجهیزات به شکل مؤثرتری تأمین شود.
سوالات متداول درباره فن
فن چیست؟
فن وسیلهای است که با چرخش پرهها باعث ایجاد جریان هوا و جابهجایی آن میشود. از فن برای خنککردن تجهیزات و انتقال گرما استفاده میشود.
فن چگونه کار میکند؟
موتور فن پرهها را میچرخاند و پرهها با حرکت خود باعث جابهجایی هوا در یک جهت مشخص میشوند.
فن DC چیست؟
فن DC فنی است که با جریان مستقیم کار میکند و در ولتاژهایی مانند ۵، ۱۲ و ۲۴ ولت در تجهیزات مختلف مورد استفاده قرار میگیرد.
فن ۱۲ ولت چه کاربردی دارد؟
فنهای ۱۲ ولت در تجهیزات الکترونیکی، کامپیوترها، تابلوهای کنترل، تجهیزات صنعتی و سیستمهای مختلف خنککننده کاربرد دارند.
تفاوت فن دمنده و مکنده چیست؟
فن دمنده هوا را به سمت یک محیط یا قطعه هدایت میکند، در حالی که فن مکنده برای خارج کردن هوا از یک محیط استفاده میشود.
هنگام خرید فن به چه نکاتی توجه کنیم؟
ولتاژ، جریان مصرفی، ابعاد، سرعت چرخش، میزان جریان هوا، فشار استاتیک، نوع یاتاقان، نوع اتصال و شرایط محیطی از مهمترین مشخصات هستند.
آیا فن بزرگتر همیشه بهتر است؟
خیر. انتخاب فن باید بر اساس فضای نصب، میزان خنککاری موردنیاز، جریان هوا، سرعت، فشار استاتیک و مشخصات الکتریکی انجام شود.
