۱. مقاومت الکتریکی چیست؟
مقاومت الکتریکی (Resistor) یکی از مهم‌ترین قطعات پسیو در مدارهای الکترونیکی است که برای کنترل جریان، ایجاد افت ولتاژ، تقسیم ولتاژ، تنظیم نقطه کاری قطعات و تبدیل انرژی الکتریکی به گرما استفاده می‌شود.
تقریباً در هر دستگاه الکترونیکی، از مدارهای ساده آموزشی گرفته تا منابع تغذیه صنعتی، بردهای کنترلی، تجهیزات مخابراتی و سیستم‌های اندازه‌گیری، می‌توان یک یا چند مقاومت پیدا کرد.
وظیفه اصلی مقاومت، ایجاد رابطه‌ای مشخص میان ولتاژ و جریان در شرایط کاری معین است. در یک مقاومت اهمی ایده‌آل، افزایش ولتاژ دو سر قطعه باعث افزایش متناسب جریان عبوری می‌شود؛ البته مقدار این جریان به مقاومت قطعه بستگی دارد.
واحد اندازه‌گیری مقاومت، اهم (Ω) است.
واحدهای رایج اندازه‌گیری مقاومت عبارت‌اند از:
واحدنمادمعادلاهمΩواحد اصلیکیلواهمkΩ۱۰۰۰ اهممگااهمMΩ۱۰۰۰ کیلواهممیلی‌اهمmΩیک‌هزارم اهم
برای مثال:
مقاومت 100Ω برابر با ۱۰۰ اهم است.
مقاومت 4.7kΩ برابر با ۴۷۰۰ اهم است.
مقاومت 1MΩ برابر با یک میلیون اهم است.
نکته مهم: مقاومت با وجود ساختار نسبتاً ساده‌اش، در عملکرد مدار نقش بسیار مهمی دارد. انتخاب مقاومت نامناسب از نظر مقدار، توان، تلرانس یا ضریب دمایی می‌تواند باعث خطای اندازه‌گیری، تغییر نقطه کاری مدار یا آسیب به قطعات شود.
۲. مقاومت چگونه کار می‌کند؟ آشنایی با قانون اهم
یکی از مهم‌ترین روابط در الکترونیک، قانون اهم است که ارتباط میان ولتاژ، جریان و مقاومت را بیان می‌کند.
رابطه قانون اهم به شکل زیر نوشته می‌شود:
V=IRV=IR
در این رابطه:
VV: ولتاژ دو سر مقاومت برحسب ولت
II: جریان عبوری برحسب آمپر
RR: مقدار مقاومت برحسب اهم
با استفاده از همین رابطه می‌توان جریان یا افت ولتاژ را در بسیاری از مدارهای مقاومتی محاسبه کرد.
مثال کاربردی
فرض کنید یک مقاومت 1kΩ به منبع تغذیه 12V متصل شده و در شرایط ایده‌آل، تمام ولتاژ منبع روی آن قرار گرفته است.
با استفاده از قانون اهم:
I=VRI=\frac{V}{R}I=121000=0.012AI=\frac{12}{1000}=0.012A
بنابراین جریان برابر با 12mA خواهد بود.
البته در مدار واقعی باید مقاومت داخلی منبع، سایر اجزای مدار و محدودیت‌های قطعات نیز در نظر گرفته شوند.
۲.۱. مقاومت چگونه جریان را محدود می‌کند؟
مقاومت با ایجاد رابطه میان ولتاژ و جریان، مقدار جریان را در شرایط مشخص کنترل می‌کند.
برای مثال، اگر یک LED مستقیماً به منبع ولتاژ نامناسب متصل شود، جریان می‌تواند از مقدار مجاز آن بیشتر شود. استفاده از مقاومت سری مناسب به محدودکردن جریان کمک می‌کند.
برای محاسبه تقریبی مقاومت سری LED می‌توان از رابطه زیر استفاده کرد:
R=VS−VFIR=\frac{V_S-V_F}{I}
که در آن:
VSV_S: ولتاژ منبع
VFV_F: ولتاژ مستقیم LED
II: جریان موردنظر LED
مثال: فرض کنید منبع 5V، ولتاژ مستقیم LED برابر 2V و جریان هدف 10mA باشد.
R=5−20.01=300ΩR=\frac{5-2}{0.01}=300\Omega
مقدار محاسبه‌شده 300Ω است. در عمل، باید یک مقدار استاندارد مناسب انتخاب شود و توان مقاومت و محدودیت جریان LED نیز بررسی شوند.
۳. توان مقاومت چیست و چرا اهمیت دارد؟
یکی از مشخصات مهم مقاومت، توان قابل‌تحمل آن است.
هنگامی که جریان از مقاومت عبور می‌کند، بخشی از انرژی الکتریکی به گرما تبدیل می‌شود. توان تلف‌شده در مقاومت را می‌توان با روابط زیر محاسبه کرد:
P=VIP=VI
با ترکیب این رابطه با قانون اهم، دو رابطه دیگر به دست می‌آیند:
P=I2RP=I^2RP=V2RP=\frac{V^2}{R}
در این روابط، توان برحسب وات، ولتاژ برحسب ولت، جریان برحسب آمپر و مقاومت برحسب اهم است.
مثال محاسبه توان
فرض کنید یک مقاومت 1kΩ در شرایط کاری، 5V ولتاژ دو سر خود دارد.
P=V2RP=\frac{V^2}{R}P=251000=0.025WP=\frac{25}{1000}=0.025W
توان تلف‌شده برابر با 25mW است.
این مقدار در محدوده توان بسیاری از مقاومت‌های کوچک قرار می‌گیرد؛ اما انتخاب نهایی باید با توجه به دمای محیط، شرایط نصب، تهویه و مشخصات دیتاشیت انجام شود.
توان‌های متداول مقاومت
توان نامیکاربردهای رایج0.063Wبرخی مدارهای کم‌مصرف و قطعات SMD کوچک0.1Wمدارهای الکترونیکی کم‌مصرف0.125Wبرخی بردهای فشرده0.25Wمدارهای عمومی و مقاومت‌های محوری رایج0.5Wمدارهایی با توان تلفاتی بیشتر1Wبرخی مدارهای قدرت و کنترل2W و بالاترکاربردهای دارای اتلاف توان بیشتر
این جدول فقط نمونه‌ای از توان‌های رایج است و به معنای مناسب بودن هر مقدار برای تمام مقاومت‌های یک اندازه نیست.
نکته تخصصی: توان نامی مقاومت معمولاً تحت شرایط مشخصی از دمای محیط و نصب تعریف می‌شود. در بسیاری از محصولات، با افزایش دمای محیط باید توان قابل‌تحمل کاهش پیدا کند. این موضوع در دیتاشیت با منحنی کاهش توان یا Derating Curve مشخص می‌شود.

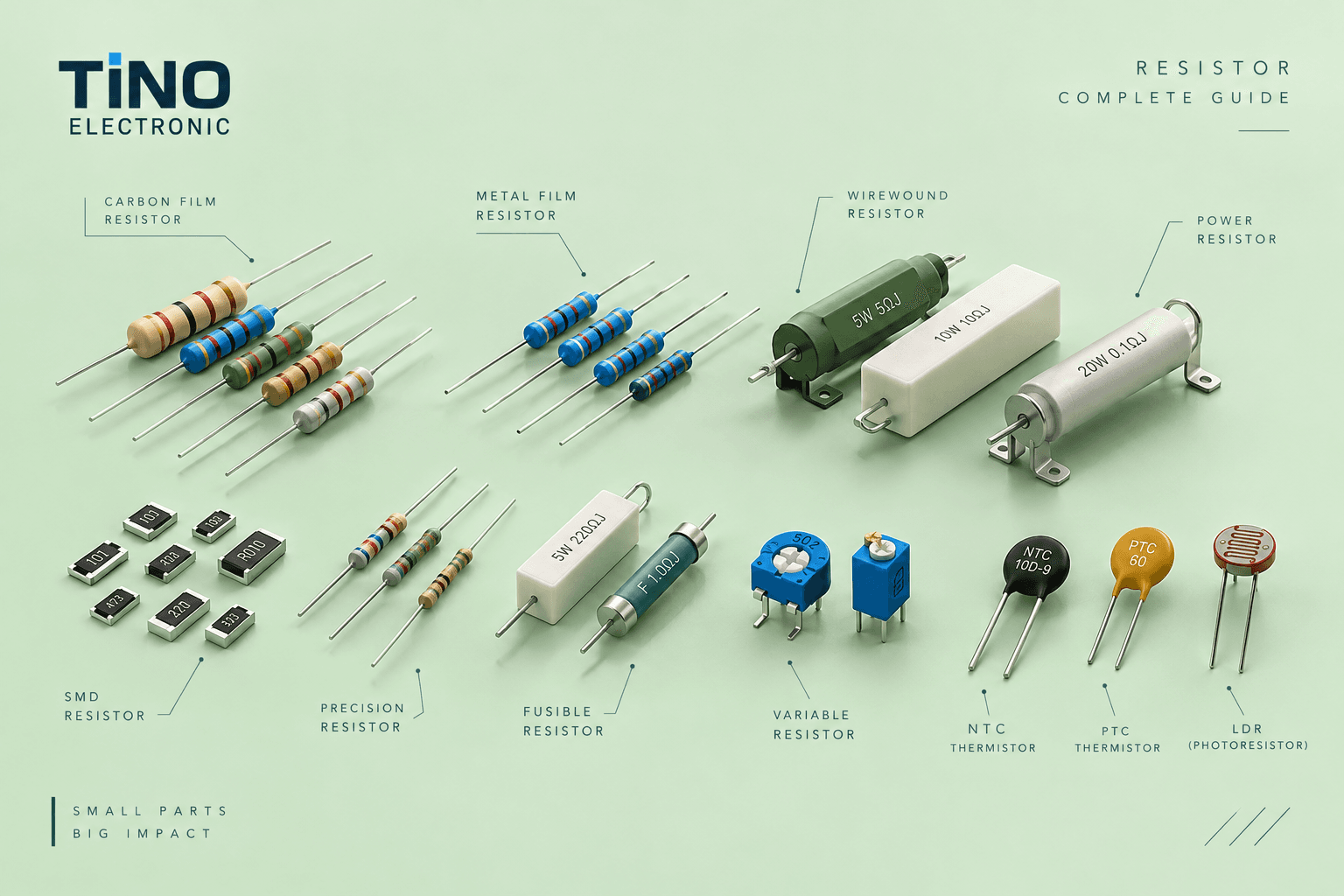

۴. انواع مقاومت الکتریکی
مقاومت‌ها براساس جنس عنصر مقاومتی، ساختار، روش تولید، دقت و کاربرد به گروه‌های مختلفی تقسیم می‌شوند.
شناخت این دسته‌بندی به انتخاب قطعه مناسب برای مدار کمک می‌کند.
۴.۱. مقاومت کربنی
مقاومت‌های کربنی از قدیمی‌ترین فناوری‌های ساخت مقاومت هستند. در این خانواده، عنصر مقاومتی از مواد کربنی تشکیل می‌شود.
این عنوان می‌تواند به ساختارهای متفاوتی اشاره کند؛ بنابراین مقاومت کربنی ترکیب‌شده و مقاومت لایه کربنی را نباید الزاماً یک فناوری واحد در نظر گرفت.
برخی مدل‌های قدیمی مقاومت کربنی ویژگی‌هایی مانند تلرانس نسبتاً بالا و تغییرات بیشتر با دما و زمان دارند.
امروزه استفاده از این مقاومت‌ها به نوع محصول و نیاز مدار بستگی دارد و بسیاری از کاربردهای عمومی با مقاومت‌های فیلمی یا فناوری‌های جدیدتر انجام می‌شوند.
۴.۲. مقاومت فیلم کربنی
در مقاومت فیلم کربنی، یک لایه کربنی روی بستر عایق قرار می‌گیرد و مقدار مقاومت از طریق طراحی لایه و ساختار آن تنظیم می‌شود.
ویژگی‌های متداول این خانواده عبارت‌اند از:
قیمت اقتصادی
کاربرد در مدارهای عمومی
ساختار نسبتاً ساده
وجود مدل‌هایی با تلرانس‌های متداول بازار
عملکرد دقیق به سری محصول، توان، تلرانس و شرایط کاری وابسته است.
۴.۳. مقاومت فیلم فلزی
مقاومت فیلم فلزی (Metal Film Resistor) در بسیاری از مدارهای دقیق و عمومی استفاده می‌شود.
این مقاومت‌ها معمولاً با پایداری مناسب و تلرانس‌های پایین‌تر نسبت به بسیاری از مقاومت‌های عمومی تولید می‌شوند.
کاربردهای رایج عبارت‌اند از:
مدارهای اندازه‌گیری
مدارهای تقویت‌کننده
تجهیزات آزمایشگاهی
مدارهای کنترلی
بردهای الکترونیکی عمومی
البته دقت و ضریب دمایی را نباید فقط از عبارت «فیلم فلزی» نتیجه گرفت. مقدار واقعی این پارامترها باید در مشخصات همان قطعه بررسی شود.
۴.۴. مقاومت سیمی
مقاومت سیمی (Wirewound Resistor) معمولاً از سیم مقاومتی پیچیده‌شده روی یک هسته عایق ساخته می‌شود.
این ساختار برای برخی کاربردهای توان بالاتر مناسب است.
ویژگی‌های احتمالی آن عبارت‌اند از:
توان قابل‌تحمل بالا در برخی مدل‌ها
پایداری مناسب در شرایط مشخص
امکان تولید مقادیر مقاومتی و توان‌های متنوع
بااین‌حال، ساختار سیم‌پیچی می‌تواند اندوکتانس ایجاد کند؛ بنابراین همه مقاومت‌های سیمی برای مدارهای فرکانس بالا مناسب نیستند.
در کاربردهایی که اندوکتانس کم اهمیت دارد، باید نوع مخصوص و مشخصات سازنده بررسی شود.
۴.۵. مقاومت اکسید فلزی
مقاومت اکسید فلزی (Metal Oxide Resistor) از یک لایه مقاومتی مبتنی بر اکسید فلزی استفاده می‌کند.
این مقاومت‌ها در برخی کاربردهای عمومی، صنعتی و مدارهای دارای تنش الکتریکی به کار می‌روند.
مقاومت اکسید فلزی ممکن است در بعضی طراحی‌ها تحمل حرارتی یا اضافه‌بار مناسبی داشته باشد، اما توان، پایداری و قابلیت تحمل پالس آن باید از روی دیتاشیت تعیین شود.
۴.۶. مقاومت فیوزی
مقاومت فیوزی (Fusible Resistor) علاوه بر ایجاد مقاومت الکتریکی، برای بازشدن مدار در شرایط اضافه‌جریان مشخص طراحی می‌شود.
این قطعه در برخی منابع تغذیه و تجهیزات الکترونیکی استفاده می‌شود.
مقاومت فیوزی را نباید با مقاومت معمولی جایگزین کرد. استفاده از قطعه نامناسب می‌تواند عملکرد حفاظتی مدار را از بین ببرد و خطر آسیب یا آتش‌سوزی را افزایش دهد.
۴.۷. مقاومت آجری یا سیمی توان بالا
مقاومت‌های آجری معمولاً دارای بدنه مستطیلی و مقاوم در برابر حرارت هستند و در مدل‌های مختلفی از مقاومت‌های سیمی یا فناوری‌های دیگر ساخته می‌شوند.
این مقاومت‌ها در برخی مدارهای قدرت، منابع تغذیه، تجهیزات صنعتی و مدارهای تخلیه انرژی کاربرد دارند.
هنگام انتخاب آن‌ها باید توان نامی، مقدار مقاومت، تحمل پالس، شرایط نصب و نیاز به خنک‌کاری بررسی شوند.
۵. مقاومت متغیر چیست؟
برخلاف مقاومت ثابت، مقدار مقاومت متغیر را می‌توان در محدوده‌ای مشخص تغییر داد.
این خانواده شامل قطعاتی مانند پتانسیومتر، تریمر و رئوستا می‌شود.
پتانسیومتر
پتانسیومتر معمولاً دارای سه پایه است و از آن می‌توان برای ایجاد تقسیم ولتاژ قابل‌تنظیم استفاده کرد.
کاربردهای رایج:
تنظیم سطح سیگنال
کنترل حجم صدا
تنظیم مرجع ولتاژ
کنترل برخی پارامترهای مدار
تریمر
تریمر نوعی مقاومت متغیر است که معمولاً برای تنظیمات محدود و کالیبراسیون مدار استفاده می‌شود.
این قطعه می‌تواند روی برد نصب شود و برای تنظیم اولیه تجهیزات کاربرد داشته باشد.
رئوستا
رئوستا برای تغییر مقاومت مؤثر در مسیر جریان استفاده می‌شود و در برخی کاربردهای توان یا کنترل جریان به کار می‌رود.
انتخاب آن باید با توجه به جریان، توان تلفاتی و محدوده تنظیم انجام شود.
۶. مقاومت وابسته به شرایط محیطی
برخی قطعات از نظر عملکرد به تغییرات دما، نور یا ولتاژ وابسته‌اند. این قطعات در گفت‌وگوهای عمومی گاهی در کنار مقاومت‌ها دسته‌بندی می‌شوند، اما از نظر عملکرد و فناوری با مقاومت ثابت تفاوت دارند.
۶.۱. ترمیستور NTC
مقاومت NTC با افزایش دما، معمولاً کاهش می‌یابد.
این قطعه در حسگرهای دما، اندازه‌گیری حرارت و برخی مدارهای محدودکننده جریان هجومی استفاده می‌شود.
در کاربرد محدودکننده جریان هجومی، NTC در شرایط مشخص می‌تواند در زمان راه‌اندازی به کاهش جریان اولیه کمک کند؛ اما انتخاب آن به جریان کاری، انرژی راه‌اندازی و شرایط حرارتی بستگی دارد.
۶.۲. ترمیستور PTC
در ترمیستور PTC، مقاومت معمولاً با افزایش دما در محدوده عملکرد مشخص افزایش پیدا می‌کند.
این ویژگی در برخی مدارهای حسگر، حفاظت و محدودسازی جریان کاربرد دارد.
بااین‌حال، تمام قطعات PTC رفتار یکسانی ندارند و نحوه تغییر مقاومت به فناوری و مدل محصول وابسته است.
۶.۳. مقاومت نوری LDR
مقاومت نوری یا LDR قطعه‌ای است که مقاومت آن با تغییر شدت نور تغییر می‌کند.
از این قطعه در برخی مدارهای روشنایی خودکار، حسگرهای نور و پروژه‌های آموزشی استفاده می‌شود.
LDR برای تمام کاربردهای اندازه‌گیری نور مناسب نیست؛ سرعت پاسخ، محدوده طیفی و دقت آن باید با نیاز پروژه تطبیق داده شود.
۷. مقاومت SMD چیست؟
مقاومت SMD نوعی مقاومت است که برای نصب سطحی روی برد مدار چاپی طراحی شده است.
در مقابل، بسیاری از مقاومت‌های محوری دارای دو پایه سیمی هستند که از دو سمت بدنه خارج می‌شوند و در سوراخ‌های برد قرار می‌گیرند.
مقاومت‌های SMD به دلیل ابعاد کوچک، قابلیت مونتاژ خودکار و مناسب بودن برای بردهای متراکم، در تجهیزات الکترونیکی امروزی کاربرد فراوانی دارند.
مزایای مقاومت SMD
ابعاد کوچک
مناسب برای بردهای فشرده
سازگاری با خطوط مونتاژ خودکار
امکان استفاده در مدارهای متراکم
تنوع در اندازه، مقدار مقاومت و توان
کدخوانی مقاومت SMD
روی بسیاری از مقاومت‌های SMD کوچک، کد عددی درج می‌شود.
در سیستم سه‌رقمی متداول، دو رقم اول مقدار پایه و رقم سوم تعداد صفرها را مشخص می‌کند.
کدمقدار مقاومت101100Ω 1021kΩ 10310kΩ 104100kΩ 221220Ω 4724.7kΩ 47347kΩ 10010Ω
برای مثال، کد 472 به این معناست:
47×102=4700Ω47 \times 10^2=4700\Omega
بنابراین مقدار مقاومت برابر با 4.7kΩ است.
کد چهاررقمی مقاومت SMD
در سیستم چهاررقمی رایج، سه رقم اول مقدار پایه و رقم چهارم تعداد صفرها را مشخص می‌کند.
برای مثال:
1002 = 10kΩ
زیرا:
100×102=10000Ω100 \times 10^2=10000\Omega
البته همه مقاومت‌های SMD از این سیستم استفاده نمی‌کنند. برخی مدل‌ها کدهای ویژه دارند و مقاومت‌های دقیق ممکن است از کدگذاری متفاوتی استفاده کنند.
۸. جدول کد رنگی مقاومت
در مقاومت‌های محوری، مقدار مقاومت اغلب با نوارهای رنگی روی بدنه مشخص می‌شود.
این نوارها می‌توانند مقدار اسمی، ضریب تلرانس و در برخی سیستم‌ها ضریب دمایی را نشان دهند.
جدول رنگ‌های مقاومت
رنگ رقم ضریب تلرانس متداول مشکی0×1-قهوه‌ای1×10±1٪ در نوار تلرانس قرمز2×100±2٪ نارنجی3×1k-زرد4×10k-سبز5×100k±0.5٪ آبی6×1M±0.25٪ بنفش7×10M±0.1٪ خاکستری8×100M±0.05٪ سفید9×1G-طلایی-×0.1±5٪ نقره‌ای-×0.01±10٪
این جدول بر مبنای کدگذاری رنگی رایج تنظیم شده است. معنی نوارهای خاص، به‌ویژه در مقاومت‌های دقیق، ممکن است به سیستم چهار، پنج یا شش‌نواری وابسته باشد.
نحوه خواندن مقاومت چهارنواری
در مقاومت چهارنواری:
نوار اول: رقم اول
نوار دوم: رقم دوم
نوار سوم: ضریب
نوار چهارم: تلرانس
مثال: قهوه‌ای، مشکی، قرمز، طلایی
قهوه‌ای = 1
مشکی = 0
قرمز = ضریب 100
طلایی = تلرانس ±5٪
پس:
10×100=1000Ω10 \times 100=1000\Omega
مقدار مقاومت برابر با 1kΩ با تلرانس ±5٪ است.
نحوه خواندن مقاومت پنج‌نواری
در مقاومت پنج‌نواری:
سه نوار اول: سه رقم معنادار
نوار چهارم: ضریب
نوار پنجم: تلرانس
این ساختار معمولاً برای مقاومت‌هایی با تلرانس پایین‌تر یا مقادیر دقیق‌تر استفاده می‌شود.
برای خواندن صحیح، جهت قرارگیری نوار تلرانس نیز اهمیت دارد. معمولاً نوار تلرانس با فاصله بیشتری از سایر نوارها قرار می‌گیرد، اما اگر علامت‌گذاری مبهم باشد، بهتر است مقدار قطعه با ابزار اندازه‌گیری بررسی شود.
۹. تلرانس مقاومت چیست؟
تلرانس نشان می‌دهد مقدار واقعی مقاومت در شرایط آزمون مشخص تا چه اندازه می‌تواند با مقدار نامی تفاوت داشته باشد.
برای مثال، یک مقاومت 1kΩ با تلرانس ±5٪ می‌تواند در شرایط اندازه‌گیری تعریف‌شده در محدوده تقریبی زیر قرار بگیرد:
حد پایین: 950Ω
حد بالا: 1050Ω
اما مقاومت 1kΩ با تلرانس ±1٪ در محدوده تقریبی زیر قرار می‌گیرد:
حد پایین: 990Ω
حد بالا: 1010Ω
هرچه تلرانس کمتر باشد، محدوده مجاز اختلاف با مقدار نامی کوچک‌تر است.
چه زمانی تلرانس پایین اهمیت دارد؟
تلرانس پایین در مدارهایی مانند موارد زیر اهمیت بیشتری پیدا می‌کند:
مدارهای اندازه‌گیری
تقسیم‌کننده‌های ولتاژ دقیق
تقویت‌کننده‌های ابزار دقیق
شبکه‌های مقاومتی دقیق
مدارهای کالیبراسیون
بااین‌حال، تلرانس اولیه تنها عامل دقت نیست. ضریب دمایی، پایداری بلندمدت و شرایط کاری نیز باید در نظر گرفته شوند.
۱۰. ضریب دمایی مقاومت چیست؟
ضریب دمایی مقاومت یا TCR نشان می‌دهد مقدار مقاومت با تغییر دما چه اندازه تغییر می‌کند.
این پارامتر معمولاً با واحد ppm/°C بیان می‌شود.
برای مثال، اگر مقاومت دارای ضریب دمایی 100ppm/°C باشد، تغییر نسبی مقاومت به ازای هر درجه سانتی‌گراد تغییر دما، در محدوده تعریف‌شده تقریباً برابر با 0.01٪ خواهد بود.
رابطه تقریبی تغییر مقاومت با دما به صورت زیر نوشته می‌شود:
ΔR≈R0×α×ΔT\Delta R \approx R_0 \times \alpha \times \Delta T
در این رابطه:
R0R_0: مقاومت در دمای مرجع
α\alpha: ضریب دمایی
ΔT\Delta T: تغییر دما
ΔR\Delta R: تغییر تقریبی مقاومت
برای کاربردهای دقیق، ضریب دمایی و شرایط آزمون باید از دیتاشیت قطعه استخراج شوند. این رابطه نیز تقریب خطی در محدوده مناسب است.
۱۱. اتصال مقاومت‌ها به‌صورت سری و موازی
در طراحی مدار، همیشه امکان استفاده از یک مقاومت با مقدار دقیق موردنیاز وجود ندارد. گاهی می‌توان چند مقاومت را برای رسیدن به مقدار معادل مناسب به‌صورت سری یا موازی متصل کرد.
مقاومت‌های سری
در اتصال سری، مقاومت‌ها پشت سر هم قرار می‌گیرند و جریان یکسانی از آن‌ها عبور می‌کند.
رابطه مقاومت معادل در اتصال سری:
Rtotal=R1+R2+⋯+RnR_{\text{total}}=R_1+R_2+\cdots+R_n
برای مثال، اگر سه مقاومت 100Ω، 220Ω و 330Ω به‌صورت سری متصل شوند:
Rtotal=100+220+330=650ΩR_{\text{total}}=100+220+330=650\Omega
مقاومت معادل برابر با 650Ω خواهد بود.
مقاومت‌های موازی
در اتصال موازی، دو سر تمام مقاومت‌ها به دو گره مشترک متصل می‌شوند.
رابطه مقاومت معادل برای دو مقاومت موازی:
Rtotal=R1R2R1+R2R_{\text{total}}=\frac{R_1R_2}{R_1+R_2}
برای چند مقاومت موازی، رابطه عمومی به صورت زیر است:
1Rtotal=1R1+1R2+⋯+1Rn\frac{1}{R_{\text{total}}}= \frac{1}{R_1}+\frac{1}{R_2}+\cdots+\frac{1}{R_n}
در اتصال موازی، مقاومت معادل همیشه از کوچک‌ترین مقاومت شاخه کمتر است؛ مشروط بر اینکه مقاومت‌ها مثبت باشند.
نکته تخصصی: هنگام موازی‌کردن مقاومت‌ها برای افزایش توان قابل‌تحمل، تقسیم توان لزوماً برابر نیست. اختلاف تلرانس، ضریب دمایی و شرایط حرارتی می‌توانند باعث شوند یکی از مقاومت‌ها توان بیشتری تلف کند.
۱۲. چگونه مقاومت مناسب برای مدار انتخاب کنیم؟
برای انتخاب مقاومت مناسب، باید بیش از مقدار اهم آن را در نظر بگیریم.
مرحله اول: تعیین مقدار مقاومت
مقدار مقاومت را براساس قانون اهم، طراحی مدار یا مشخصات قطعه اصلی تعیین کنید.
مرحله دوم: محاسبه توان تلفاتی
با استفاده از ولتاژ و جریان واقعی مدار، توان مقاومت را محاسبه کنید.
سپس بررسی کنید که قطعه انتخابی در شرایط واقعی نصب و دمای محیط، توان کافی داشته باشد.
مرحله سوم: انتخاب تلرانس
در مدارهای عمومی ممکن است تلرانس‌های متداول کافی باشند؛ اما در مدارهای دقیق باید تلرانس موردنیاز طراحی رعایت شود.
مرحله چهارم: بررسی ضریب دمایی
اگر تغییر مقاومت با دما بر عملکرد مدار اثر می‌گذارد، ضریب دمایی اهمیت پیدا می‌کند.
مرحله پنجم: بررسی ولتاژ کاری
هر مقاومت محدودیت ولتاژ کاری مشخصی دارد. در مقاومت‌های با مقدار بالا، ممکن است ولتاژ مجاز از حدی که محاسبه توان نشان می‌دهد محدودکننده‌تر باشد.
مرحله ششم: توجه به پالس و اضافه‌بار
در مدارهایی که پالس‌های ولتاژ یا جریان دارند، توان متوسط به‌تنهایی کافی نیست. باید توان پالسی، انرژی قابل‌تحمل و منحنی اضافه‌بار در دیتاشیت بررسی شوند.
مرحله هفتم: انتخاب نوع و اندازه مناسب
نوع مقاومت، اندازه بدنه، روش نصب و شرایط حرارتی باید با طراحی برد سازگار باشند.
مرحله هشتم: بررسی دیتاشیت
در کاربردهای صنعتی و حساس، انتخاب براساس مشخصات سازنده از حدس‌زدن براساس ظاهر یا ابعاد مطمئن‌تر است.
۱۳. روش تست مقاومت با مولتی‌متر
یکی از روش‌های رایج بررسی مقاومت، استفاده از مولتی‌متر دیجیتال است.
برای اندازه‌گیری مقاومت:
۱. دستگاه را از منبع تغذیه جدا کنید.
۲. مطمئن شوید مدار و خازن‌های آن در شرایط ایمن قرار دارند.
۳. مولتی‌متر را روی حالت اندازه‌گیری مقاومت قرار دهید.
۴. پراب‌ها را به دو سر مقاومت متصل کنید.
۵. مقدار نمایش‌داده‌شده را با مقدار نامی و تلرانس مقایسه کنید.
چرا اندازه‌گیری مقاومت روی برد ممکن است اشتباه باشد؟
اگر مقاومت در مدار اندازه‌گیری شود، سایر مسیرها و قطعات می‌توانند بر نتیجه اثر بگذارند.
برای مثال، وجود مسیرهای موازی ممکن است باعث شود مولتی‌متر مقدار کمتری از مقدار واقعی مقاومت نشان دهد.
در چنین شرایطی، اگر نتیجه قابل اعتماد نباشد، اندازه‌گیری باید با جداسازی مناسب قطعه از مدار و رعایت اصول ایمنی انجام شود.
همچنین در مقاومت‌های بسیار کم، مقاومت سیم‌های اندازه‌گیری و اتصالات می‌تواند بر نتیجه اثر بگذارد.
۱۴. علائم خرابی مقاومت
مقاومت‌ها ممکن است بر اثر گرمای بیش از حد، اضافه‌ولتاژ، جریان زیاد، پالس‌های شدید یا فرسودگی آسیب ببینند.
نشانه‌های احتمالی خرابی عبارت‌اند از:
تغییر رنگ یا سوختگی بدنه
ترک‌خوردگی
تغییر مقدار مقاومت خارج از تلرانس
قطع‌شدن مسیر داخلی
تغییر عملکرد مدار
آسیب به لحیم یا پایه‌ها
بااین‌حال، ظاهر سالم به معنای سلامت قطعه نیست. بعضی مقاومت‌ها ممکن است بدون نشانه ظاهری، مقدارشان تغییر کرده باشد.
در عین حال، سوختن مقاومت همیشه به معنای خراب بودن خود مقاومت نیست. ممکن است اتصال کوتاه یا خرابی قطعه دیگری باعث عبور جریان بیش از حد شده باشد.
نکته تعمیراتی: پیش از تعویض مقاومت سوخته، علت خرابی را بررسی کنید. تعویض مقاومت بدون رفع عامل اصلی ممکن است باعث تکرار خرابی شود.
۱۵. تفاوت مقاومت، خازن و سلف چیست؟
مقاومت، خازن و سلف از قطعات پایه در مدارهای الکترونیکی هستند، اما رفتار متفاوتی دارند.
ویژگیمقاومتخازنسلفنماد واحدΩFHواحد اندازه‌گیریاهمفارادهانرینقش اصلیایجاد افت ولتاژ و محدودکردن جریانذخیره انرژی در میدان الکتریکیذخیره انرژی در میدان مغناطیسیرفتار در مدار DC پایدارافت ولتاژ متناسب با جریاندر حالت ایده‌آل پس از شارژ جریان DC را عبور نمی‌دهددر حالت ایده‌آل مانند اتصال کوتاه رفتار می‌کندتبدیل انرژی به گرماویژگی اصلی در حالت توان تلفاتیتلفات وابسته به ساختار و شرایطتلفات وابسته به سیم‌پیچ و هسته
این جدول رفتار ایده‌آل قطعات را نشان می‌دهد. در قطعات واقعی، مقاومت‌های انگلی، تلفات و ویژگی‌های وابسته به فرکانس نیز وجود دارند.
۱۶. اشتباهات رایج هنگام خرید و استفاده از مقاومت
هنگام انتخاب یا تعویض مقاومت، اشتباهات زیر می‌توانند باعث عملکرد نامناسب مدار شوند:
انتخاب مقدار مقاومت اشتباه
نادیده‌گرفتن توان تلفاتی
استفاده از مقاومت عمومی در کاربردی که مقاومت فیوزی لازم دارد
نادیده‌گرفتن تلرانس در مدار دقیق
بی‌توجهی به ولتاژ کاری
استفاده از مقاومت سیمی القایی در کاربرد حساس به فرکانس بالا
جایگزینی مقاومت پالس‌پذیر با مدلی که تحمل پالس کافی ندارد
انتخاب مقاومت SMD با توان نامناسب
تعویض مقاومت سوخته بدون بررسی علت خرابی
برای جلوگیری از این مشکلات، مشخصات مدار و دیتاشیت قطعه را بررسی کنید و در کاربردهای حساس، از جایگزینی صرفاً براساس مقدار اهم خودداری کنید.
۱۷. راهنمای خرید مقاومت از تینو الکترونیک
برای خرید مقاومت مناسب از تینو الکترونیک، ابتدا نوع کاربرد خود را مشخص کنید. مقاومت موردنیاز یک مدار سنجش دقیق ممکن است از نظر تلرانس و ضریب دمایی با مقاومت یک مدار روشنایی ساده تفاوت داشته باشد.
هنگام انتخاب محصول، این موارد را بررسی کنید:
مقدار مقاومت: برحسب اهم، کیلواهم یا مگااهم
توان نامی: متناسب با توان تلفاتی مدار
تلرانس: مطابق دقت موردنیاز
نوع مقاومت: فیلم فلزی، فیلم کربنی، سیمی، فیوزی یا SMD
اندازه بدنه: متناسب با فضای نصب
ضریب دمایی: در کاربردهای حساس
تحمل پالس و ولتاژ کاری: برای مدارهای دارای تنش الکتریکی
تعداد موردنیاز: برای نمونه‌سازی، تعمیر یا تولید
اگر مقاومت برای تعمیر برد انتخاب می‌شود، مقدار نامی قطعه اصلی و شرایط کاری مدار را بررسی کنید. اگر مقاومت در یک منبع تغذیه یا مدار حفاظتی قرار دارد، نوع ساخت و ویژگی‌های ایمنی آن نیز اهمیت دارد.
در انتخاب مقاومت، ارزان‌ترین قطعه همیشه اقتصادی‌ترین انتخاب نیست. قطعه‌ای که توان یا مشخصات مناسب ندارد، می‌تواند هزینه تعمیر مجدد و خرابی سایر اجزا را افزایش دهد.
۱۸. پرسش‌های متداول درباره مقاومت الکتریکی
مقاومت الکتریکی چیست؟
مقاومت قطعه‌ای پسیو است که رابطه میان ولتاژ و جریان را در مدار تعیین می‌کند و برای محدودکردن جریان، تقسیم ولتاژ و تنظیم عملکرد مدار استفاده می‌شود.
واحد مقاومت چیست؟
واحد مقاومت اهم با نماد Ω است. برای مقادیر بزرگ‌تر از کیلواهم و مگااهم استفاده می‌شود.
مقاومت 1kΩ چند اهم است؟
مقاومت 1kΩ برابر با 1000Ω است.
مقاومت SMD چیست؟
مقاومت SMD برای نصب سطحی روی برد مدار چاپی طراحی شده و به دلیل ابعاد کوچک در بسیاری از تجهیزات الکترونیکی استفاده می‌شود.
کد 103 روی مقاومت SMD چه معنایی دارد؟
در کدگذاری سه‌رقمی متداول، 103 نشان‌دهنده 10kΩ است.
مقاومت 4.7kΩ چند اهم است؟
مقاومت 4.7kΩ برابر با 4700Ω است.
تلرانس مقاومت چه اهمیتی دارد؟
تلرانس محدوده مجاز اختلاف مقاومت واقعی با مقدار نامی را مشخص می‌کند. این پارامتر در مدارهای دقیق و اندازه‌گیری اهمیت زیادی دارد.
توان مقاومت چگونه محاسبه می‌شود؟
توان را می‌توان با روابط P=VIP=VI، P=I2RP=I^2R یا P=V2/RP=V^2/R محاسبه کرد. انتخاب قطعه باید با توجه به شرایط واقعی نصب و محدودیت‌های دیتاشیت انجام شود.
آیا می‌توان مقاومت سوخته را با مقاومت دیگری جایگزین کرد؟
فقط در صورتی که مقدار، توان، تلرانس، ولتاژ کاری، تحمل پالس و ویژگی‌های موردنیاز با مدار سازگار باشند. در مقاومت‌های فیوزی یا حفاظتی، نوع قطعه نیز اهمیت ویژه‌ای دارد.
جمع‌بندی: چگونه مقاومت مناسب انتخاب کنیم؟
مقاومت الکتریکی یکی از اجزای اساسی مدارهای الکترونیکی است و در کنترل جریان، تقسیم ولتاژ، تنظیم نقطه کاری و حفاظت از قطعات نقش دارد.
برای انتخاب مقاومت مناسب، باید مقدار اهم، توان، تلرانس، ضریب دمایی، ولتاژ کاری، نوع ساخت و شرایط محیطی را در نظر گرفت.
مقاومت‌های فیلم فلزی، فیلم کربنی، سیمی، فیوزی و SMD هرکدام کاربردها و محدودیت‌های خاص خود را دارند. انتخاب درست به نیاز مدار و مشخصات فنی قطعه وابسته است.
اگر قصد خرید یا جایگزینی مقاومت را دارید، تنها به مقدار اهم توجه نکنید. مقاومت مناسب باید از نظر مقدار، توان، دقت و شرایط کاری با مدار سازگار باشد.
