دیود چیست؟ راهنمای جامع انواع دیود، کاربردها و روش تست
دیود یکی از قطعات نیمه‌رسانای پرکاربرد در مدارهای الکترونیکی است که وظیفه اصلی آن کنترل جهت عبور جریان الکتریکی در شرایط مشخص است. این قطعه در منابع تغذیه، مدارهای یکسوساز، تجهیزات مخابراتی، بردهای الکترونیکی، مدارهای حفاظتی و بسیاری از دستگاه‌های صنعتی و خانگی استفاده می‌شود.
شناخت انواع دیود و ویژگی‌های فنی آن‌ها برای طراحی مدار، تعمیر تجهیزات الکترونیکی و انتخاب قطعه مناسب اهمیت زیادی دارد. دیود یکسوساز، دیود زنر، دیود شاتکی، دیود سریع، دیود نورانی و دیود محافظ ولتاژ از جمله انواع پرکاربرد این خانواده هستند که هرکدام ویژگی‌ها و کاربردهای متفاوتی دارند.
در این مقاله از تینو الکترونیک، با ساختار دیود، نحوه عملکرد، مشخصات فنی، انواع دیود، روش تست با مولتی‌متر و نکات مهم خرید این قطعه آشنا می‌شوید.
دیود چیست؟
دیود یک قطعه الکترونیکی نیمه‌رسانا است که معمولاً از اتصال دو ناحیه نیمه‌رسانای نوع P و نوع N تشکیل می‌شود. این دو ناحیه در محل اتصال، پیوندی به نام پیوند PN ایجاد می‌کنند که رفتار الکتریکی دیود را تعیین می‌کند.
دیود دارای دو پایه اصلی است:
آند: پایه‌ای که در شرایط بایاس مستقیم معمولاً در پتانسیل مثبت‌تری نسبت به کاتد قرار می‌گیرد.
کاتد: پایه‌ای که در شرایط بایاس مستقیم معمولاً در پتانسیل منفی‌تری نسبت به آند قرار دارد.
در دیودهای معمولی، جریان در بایاس مستقیم به‌راحتی بیشتری عبور می‌کند، اما در بایاس معکوس، جریان بسیار محدود می‌شود. البته رفتار دقیق دیود به نوع ساختار، ولتاژ اعمال‌شده، دما و مشخصات فنی قطعه بستگی دارد.
دیودهای مختلف برای کاربردهای متفاوت طراحی می‌شوند. برای مثال، دیود یکسوساز برای تبدیل جریان متناوب به جریان یک‌جهته، دیود زنر برای تثبیت یا مرجع‌سازی ولتاژ در شرایط طراحی‌شده و دیود شاتکی برای کاربردهایی با افت ولتاژ مستقیم کمتر مناسب است.
دیود چگونه کار می‌کند؟
عملکرد دیود به نحوه اتصال آن به منبع ولتاژ بستگی دارد. دو حالت اصلی برای بررسی عملکرد دیود وجود دارد: بایاس مستقیم و بایاس معکوس.
بایاس مستقیم دیود
در بایاس مستقیم، آند نسبت به کاتد در ولتاژ مثبت‌تری قرار می‌گیرد. با افزایش ولتاژ مستقیم، جریان عبوری از دیود افزایش پیدا می‌کند.
در یک دیود سیلیکونی معمولی، افت ولتاژ مستقیم در بسیاری از شرایط کاری حدود ۰٫۶ تا ۰٫۸ ولت است؛ اما این مقدار ثابت نیست و با جریان، دما و نوع دیود تغییر می‌کند.
در دیودهای شاتکی، افت ولتاژ مستقیم معمولاً کمتر از دیودهای سیلیکونی معمولی است. این ویژگی در مدارهایی که کاهش تلفات اهمیت دارد، مفید است.
بایاس معکوس دیود
در بایاس معکوس، آند نسبت به کاتد در ولتاژ منفی‌تری قرار می‌گیرد. در این وضعیت، جریان عبوری از یک دیود معمولی تا پیش از رسیدن به شرایط شکست، معمولاً بسیار کم است.
اگر ولتاژ معکوس از محدوده مجاز قطعه فراتر برود، ممکن است دیود وارد ناحیه شکست شود. در دیودهای معمولی، این وضعیت می‌تواند به آسیب قطعه منجر شود؛ اما بعضی دیودها، مانند دیود زنر و دیودهای محافظ ولتاژ، برای کار در شرایط مشخصی از ناحیه شکست طراحی شده‌اند.
بنابراین، اعمال ولتاژ معکوس بیش از حد مجاز به دیود، بدون در نظر گرفتن مشخصات آن، می‌تواند باعث خرابی قطعه شود.

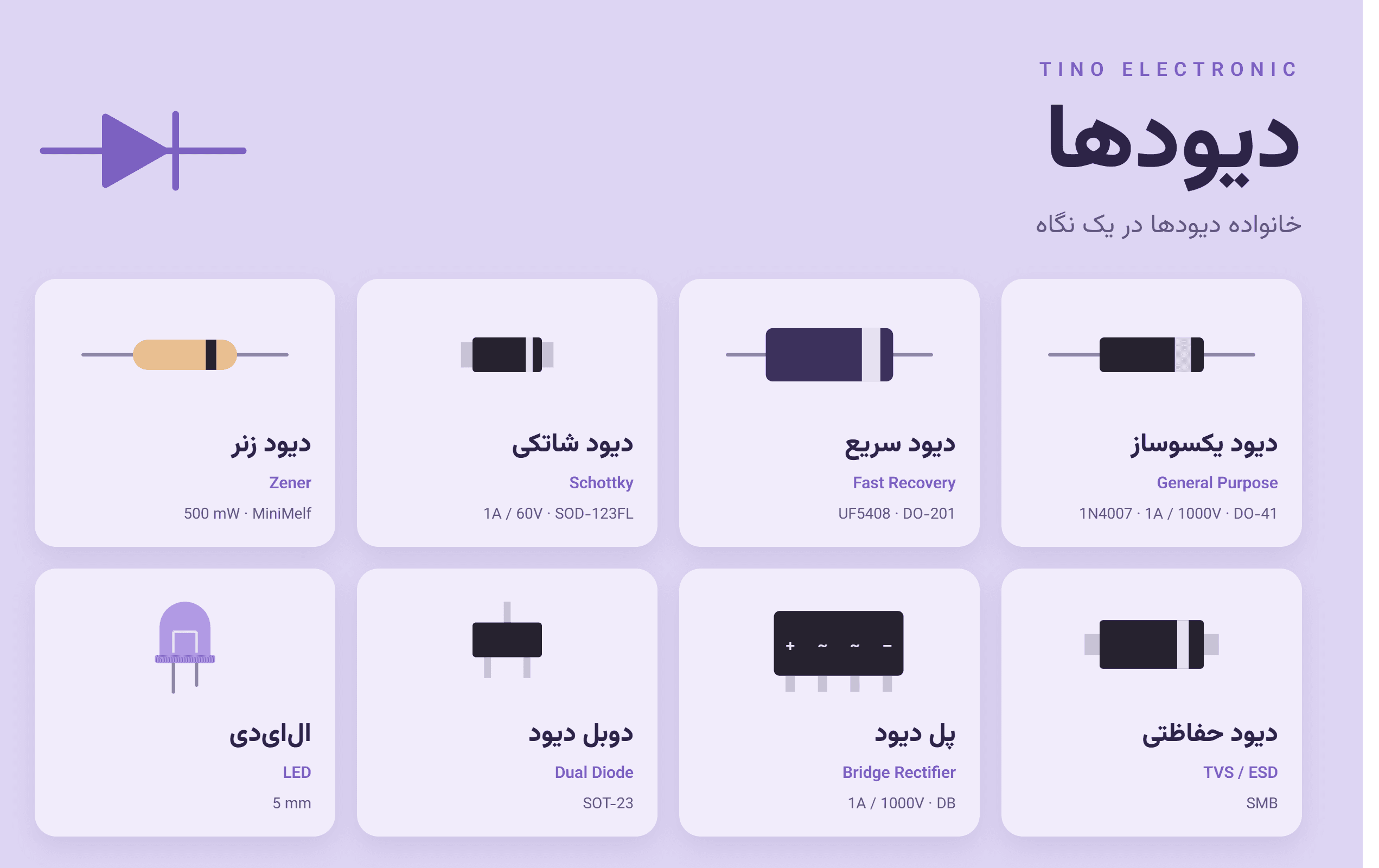

انواع دیود و کاربرد هرکدام
دیودها بر اساس ساختار داخلی، ویژگی‌های الکتریکی و کاربرد در گروه‌های مختلفی قرار می‌گیرند. انتخاب نوع مناسب دیود به ولتاژ، جریان، سرعت سوئیچینگ، افت ولتاژ و شرایط کاری مدار بستگی دارد.
۱. دیود یکسوساز
دیود یکسوساز یکی از رایج‌ترین انواع دیود است که برای عبور جریان در یک جهت و استفاده در مدارهای تبدیل جریان متناوب به جریان یک‌جهته به کار می‌رود.
این دیودها در منابع تغذیه، شارژرها، مدارهای تغذیه تجهیزات الکترونیکی و بسیاری از دستگاه‌های صنعتی استفاده می‌شوند.
از مشخصات مهم دیود یکسوساز می‌توان به موارد زیر اشاره کرد:
حداکثر جریان مستقیم مجاز
حداکثر ولتاژ معکوس تکرارشونده
افت ولتاژ مستقیم
جریان نشتی معکوس
زمان بازیابی معکوس، در مدل‌های دارای این مشخصه
محدوده دمای کاری
هنگام انتخاب دیود یکسوساز، باید جریان و ولتاژ مورد نیاز مدار با مشخصات قطعه مطابقت داشته باشد. همچنین در کاربردهای توان بالا، دفع حرارت و شرایط نصب اهمیت زیادی دارند.
۲. دیود سیگنال و سوئیچینگ
دیود سیگنال معمولاً برای پردازش یا هدایت سیگنال‌های الکترونیکی با جریان‌های نسبتاً کم استفاده می‌شود. این دیودها در مدارهای آشکارساز، محدودکننده سیگنال، مدارهای منطقی و برخی کاربردهای مخابراتی حضور دارند.
بعضی از دیودهای سیگنال برای سوئیچینگ سریع طراحی شده‌اند و می‌توانند وضعیت هدایت خود را با سرعت مناسبی تغییر دهند.
هنگام انتخاب این گروه، ظرفیت پیوندی، جریان مجاز، ولتاژ معکوس و زمان بازیابی اهمیت دارند. هر دیود سیگنال الزاماً برای همه کاربردهای فرکانس بالا مناسب نیست.
۳. دیود سریع و فوق‌سریع
دیودهای سریع و فوق‌سریع برای مدارهایی طراحی شده‌اند که در آن‌ها تغییر وضعیت جریان با سرعت بالا انجام می‌شود.
این دیودها در منابع تغذیه سوئیچینگ، مبدل‌های الکترونیکی، مدارهای اینورتر و برخی تجهیزات صنعتی کاربرد دارند.
یکی از مشخصات مهم این قطعات، زمان بازیابی معکوس است. پس از هدایت مستقیم، دیود برای بازگشت کامل به حالت مسدودکنندگی به زمان مشخصی نیاز دارد. در مدارهای سوئیچینگ سریع، انتخاب دیودی با زمان بازیابی مناسب می‌تواند به کاهش تلفات و بهبود عملکرد مدار کمک کند.
۴. دیود شاتکی
دیود شاتکی نوعی دیود است که به‌جای پیوند PN متداول، از اتصال فلز و نیمه‌رسانا استفاده می‌کند. این ساختار باعث می‌شود افت ولتاژ مستقیم آن در بسیاری از مدل‌ها کمتر از دیودهای سیلیکونی معمولی باشد.
از کاربردهای رایج دیود شاتکی می‌توان به موارد زیر اشاره کرد:
منابع تغذیه سوئیچینگ
مدارهای یکسوساز با افت ولتاژ کم
مدارهای محافظت در برابر اتصال معکوس
مدارهای فرکانس بالا
مدارهای مدیریت توان
با وجود مزایای این دیود، باید جریان نشتی معکوس، حداکثر ولتاژ معکوس و رفتار حرارتی آن نیز بررسی شود. برخی دیودهای شاتکی در دماهای بالاتر، جریان نشتی بیشتری دارند.
بنابراین، انتخاب دیود شاتکی صرفاً بر اساس افت ولتاژ مستقیم انجام نمی‌شود و تمام شرایط کاری مدار باید در نظر گرفته شوند.
۵. دیود زنر
دیود زنر برای کار در ناحیه شکست معکوس و ایجاد یک ولتاژ مرجع یا تثبیت ولتاژ در مدارهای طراحی‌شده استفاده می‌شود.
در بسیاری از کاربردهای ساده، دیود زنر همراه با یک مقاومت محدودکننده جریان قرار می‌گیرد تا جریان آن در محدوده مجاز باقی بماند.
کاربردهای رایج دیود زنر عبارت‌اند از:
ایجاد ولتاژ مرجع
تثبیت ساده ولتاژ
محدودسازی ولتاژ در برخی مدارها
حفاظت یا بایاس در مدارهای الکترونیکی
مشخصات مهم دیود زنر شامل ولتاژ زنر، جریان آزمون، توان قابل اتلاف، تلرانس ولتاژ و ضریب دمایی است.
نکته مهم این است که دیود زنر به‌تنهایی جایگزین تمام مدارهای رگولاتور ولتاژ نیست. برای بارهای متغیر یا جریان‌های بالاتر، ممکن است مدارهای تنظیم ولتاژ مناسب‌تری مورد نیاز باشند.
۶. دیود محافظ ولتاژ یا TVS
دیود TVS یا دیود سرکوب‌کننده ولتاژ گذرا برای محدود کردن اثر برخی افزایش‌های سریع ولتاژ به کار می‌رود. این قطعه در شرایط اضافه‌ولتاژ گذرا، جریان را به مسیری مناسب هدایت می‌کند تا ولتاژ واردشده به بخش محافظت‌شده کاهش یابد.
دیودهای TVS در ورودی تغذیه، خطوط ارتباطی، تجهیزات صنعتی و مدارهای حساس الکترونیکی استفاده می‌شوند.
هنگام انتخاب دیود TVS باید موارد زیر بررسی شوند:
ولتاژ کاری پیوسته
ولتاژ شکست
ولتاژ محدودکنندگی در جریان مشخص
توان پالس قابل تحمل
نوع یک‌طرفه یا دوطرفه
شکل موج و شرایط پالس مورد انتظار
دیود TVS باید متناسب با نوع سیگنال و ولتاژ کاری مدار انتخاب شود. انتخاب نامناسب آن ممکن است باعث هدایت ناخواسته در شرایط عادی یا محافظت ناکافی هنگام بروز اضافه‌ولتاژ شود.
۷. دیود نورانی یا LED
دیود نورانی که با نام LED شناخته می‌شود، هنگام عبور جریان مستقیم مناسب، نور تولید می‌کند. رنگ نور و مشخصات نوری آن به ساختار نیمه‌رسانا و نوع قطعه بستگی دارد.
LED در چراغ‌های روشنایی، نمایشگرها، نشانگرهای وضعیت، تجهیزات صنعتی و محصولات الکترونیکی کاربرد گسترده‌ای دارد.
برای استفاده صحیح از LED باید جریان مستقیم مجاز، افت ولتاژ مستقیم، توان و شرایط دفع حرارت بررسی شوند. در بسیاری از مدارها، برای محدود کردن جریان LED از مقاومت سری یا مدار درایور مناسب استفاده می‌شود.
اتصال مستقیم LED به منبع ولتاژ، بدون محدودسازی جریان مناسب، می‌تواند باعث آسیب به قطعه شود.
۸. فوتودیود
فوتودیود یک قطعه نیمه‌رسانا است که نسبت به نور حساسیت دارد و معمولاً برای تبدیل نور به سیگنال الکتریکی استفاده می‌شود.
این قطعه در حسگرهای نوری، تجهیزات اندازه‌گیری، سامانه‌های ارتباط نوری، شمارنده‌های نوری و مدارهای تشخیص نور کاربرد دارد.
ویژگی‌های مهم فوتودیود شامل حساسیت طیفی، جریان تاریکی، سرعت پاسخ، ظرفیت پیوندی و سطح فعال نوری است.
انتخاب فوتودیود باید با طول موج نور، سرعت اندازه‌گیری و شرایط نوری محیط هماهنگ باشد.
۹. دیود واراکتور
دیود واراکتور یا واریکاپ، دیودی است که ظرفیت پیوندی آن با تغییر ولتاژ معکوس تغییر می‌کند.
این ویژگی باعث می‌شود بتوان از آن به‌عنوان خازن قابل تنظیم با ولتاژ در برخی مدارهای الکترونیکی استفاده کرد.
کاربردهای این دیود شامل مدارهای تنظیم فرکانس، نوسان‌سازهای کنترل‌شونده با ولتاژ و برخی مدارهای مخابراتی است.
در انتخاب دیود واراکتور، محدوده تغییر ظرفیت، ولتاژ کاری، ضریب کیفیت و ویژگی‌های فرکانسی اهمیت دارند.
۱۰. پل دیود
پل دیود یک آرایش یکسوساز است که معمولاً از چهار دیود تشکیل می‌شود و برای یکسوسازی تمام‌موج جریان متناوب به کار می‌رود.
در مدار پل دیود، در هر نیم‌چرخه از ورودی متناوب، دو دیود در مسیر هدایت قرار می‌گیرند و جریان بار در یک جهت عبور می‌کند.
پل دیود در منابع تغذیه، آداپتورها، شارژرها و مدارهای تبدیل برق متناوب به جریان یک‌جهته کاربرد دارد.
از مشخصات مهم پل دیود می‌توان به جریان خروجی مجاز، ولتاژ معکوس، افت ولتاژ، جریان هجومی و مشخصات حرارتی اشاره کرد.
خروجی پل دیود به‌تنهایی لزوماً ولتاژ مستقیم صاف و تثبیت‌شده نیست. در بسیاری از منابع تغذیه، پس از پل دیود از خازن صافی و در صورت نیاز مدار تنظیم ولتاژ استفاده می‌شود.
تفاوت دیود یکسوساز، زنر و شاتکی
این سه نوع دیود از پرکاربردترین قطعات در مدارهای الکترونیکی هستند، اما کاربرد یکسانی ندارند.
دیود یکسوساز: برای هدایت جریان در یک جهت و استفاده در مدارهای یکسوسازی طراحی می‌شود.
دیود زنر: برای کار در ناحیه شکست معکوس و ایجاد ولتاژ مرجع یا تثبیت ساده ولتاژ در شرایط طراحی‌شده استفاده می‌شود.
دیود شاتکی: به دلیل افت ولتاژ مستقیم معمولاً کمتر و ویژگی‌های سوئیچینگ مناسب، در بسیاری از مدارهای تغذیه و کاربردهای سریع به کار می‌رود.
هیچ‌کدام از این قطعات را نباید بدون بررسی مشخصات فنی، جایگزین دیگری کرد. حتی اگر دو دیود از نظر ظاهری مشابه باشند، ممکن است از نظر ولتاژ معکوس، جریان مجاز، سرعت سوئیچینگ و توان قابل تحمل تفاوت زیادی داشته باشند.
مشخصات فنی مهم دیود
برای انتخاب صحیح دیود، باید مشخصات فنی آن را متناسب با کاربرد بررسی کنید.
حداکثر جریان مستقیم
این مشخصه، محدوده جریان مستقیم مجاز را تحت شرایط تعیین‌شده توسط سازنده مشخص می‌کند. جریان قابل تحمل واقعی به دمای محیط، شرایط نصب و دفع حرارت وابسته است.
حداکثر ولتاژ معکوس
حداکثر ولتاژ معکوس مجاز مشخص می‌کند دیود در چه محدوده‌ای می‌تواند در حالت معکوس کار کند. در طراحی مدار باید حاشیه اطمینان مناسبی نسبت به بیشترین ولتاژ معکوس مورد انتظار در نظر گرفته شود.
افت ولتاژ مستقیم
هنگام عبور جریان، ولتاژی بین آند و کاتد دیود ایجاد می‌شود. این مقدار به نوع دیود، جریان و دمای قطعه بستگی دارد.
افت ولتاژ مستقیم در مدارهای توان اهمیت دارد؛ زیرا بر تلفات انرژی و گرمای تولیدشده تأثیر می‌گذارد.
زمان بازیابی معکوس
این مشخصه برای دیودهایی که در مدارهای سوئیچینگ سریع استفاده می‌شوند اهمیت دارد. زمان بازیابی معکوس بر سرعت بازگشت دیود به حالت مسدودکنندگی پس از هدایت مستقیم تأثیر می‌گذارد.
توان قابل اتلاف
دیود باید بتواند گرمای تولیدشده در شرایط کاری مدار را دفع کند. توان قابل اتلاف اعلام‌شده در دیتاشیت به شرایط آزمون و نصب وابسته است و نباید بدون بررسی شرایط واقعی مدار مورد استفاده قرار گیرد.
جریان نشتی معکوس
حتی در حالت معکوس نیز ممکن است مقدار کمی جریان از دیود عبور کند. این جریان به نوع قطعه، ولتاژ معکوس و دما وابسته است و در مدارهای حساس یا کاربردهای دمای بالا اهمیت پیدا می‌کند.
روش تست دیود با مولتی‌متر
یکی از روش‌های رایج بررسی اولیه دیود، استفاده از حالت تست دیود در مولتی‌متر دیجیتال است.
برای انجام این تست، ابتدا برق مدار را قطع کنید و از تخلیه ایمن خازن‌ها مطمئن شوید. سپس مراحل زیر را انجام دهید:
۱. مولتی‌متر را روی حالت تست دیود قرار دهید.
۲. پراب قرمز را به آند و پراب مشکی را به کاتد متصل کنید.
۳. مقدار افت ولتاژ مستقیم نمایش‌داده‌شده را بررسی کنید.
۴. جای پراب‌ها را عوض کنید و اندازه‌گیری را در جهت معکوس تکرار کنید.
در بسیاری از دیودهای سیلیکونی معمولی، در جهت مستقیم عددی در محدوده تقریبی ۰٫۵ تا ۰٫۸ ولت دیده می‌شود. این مقدار برای تمام دیودها یکسان نیست. دیود شاتکی، LED و انواع دیگر ممکن است نتایج متفاوتی نشان دهند.
در جهت معکوس، یک دیود معمولی سالم معمولاً هدایت قابل توجهی نشان نمی‌دهد و مولتی‌متر ممکن است علامت خارج از محدوده را نمایش دهد.
تفسیر نتیجه تست دیود
هدایت در جهت مستقیم و عدم هدایت در جهت معکوس: معمولاً با رفتار یک دیود معمولی سالم سازگار است.
هدایت بسیار کم در هر دو جهت: می‌تواند نشانه اتصال کوتاه دیود باشد.
عدم هدایت در هر دو جهت: ممکن است به قطع بودن دیود یا شرایط اندازه‌گیری مربوط باشد.
نتایج غیرعادی یا متغیر: ممکن است ناشی از نوع دیود، شرایط تست یا وجود قطعات دیگر در مدار باشد.
توجه داشته باشید که تست ساده مولتی‌متر، سلامت دیود را در تمام شرایط کاری تضمین نمی‌کند. برای اندازه‌گیری دقیق‌تر یا بررسی رفتار قطعه در جریان و ولتاژ واقعی، ممکن است تجهیزات و روش‌های تخصصی‌تری لازم باشند.
اگر دیود روی برد اندازه‌گیری می‌شود، مسیرهای موازی و سایر قطعات می‌توانند روی نتیجه تأثیر بگذارند. در چنین شرایطی، ممکن است لازم باشد یک پایه قطعه از مدار جدا شود.
خرابی دیود چه علائمی دارد؟
خرابی دیود می‌تواند به دلایل مختلفی مانند اضافه‌جریان، افزایش دما، ولتاژ معکوس بیش از حد مجاز، پالس‌های گذرا یا نصب اشتباه رخ دهد.
برخی از نشانه‌های احتمالی خرابی عبارت‌اند از:
اتصال کوتاه داخلی
قطع شدن مسیر هدایت
افزایش غیرعادی جریان نشتی
تغییر رفتار الکتریکی نسبت به مشخصات مورد انتظار
آسیب ظاهری یا تغییر رنگ بدنه
اختلال در عملکرد مدار یکسوساز یا منبع تغذیه
این نشانه‌ها به‌تنهایی برای تشخیص قطعی کافی نیستند. برای عیب‌یابی صحیح باید دیود، قطعات مجاور و شرایط کاری مدار بررسی شوند.
در صورت تعویض دیود خراب، علت اصلی خرابی نیز باید مشخص شود. اگر اضافه‌جریان یا اضافه‌ولتاژ همچنان وجود داشته باشد، قطعه جدید هم ممکن است آسیب ببیند.
چگونه دیود مناسب انتخاب کنیم؟
انتخاب دیود مناسب باید بر اساس نیاز واقعی مدار و مشخصات فنی انجام شود. پیش از خرید، موارد زیر را بررسی کنید:
۱. نوع دیود: مشخص کنید مدار به دیود یکسوساز، زنر، شاتکی، سریع، TVS یا نوع دیگری نیاز دارد.
۲. جریان مستقیم: جریان مورد انتظار مدار باید با جریان مجاز دیود سازگار باشد.
۳. ولتاژ معکوس: حداکثر ولتاژ معکوس مدار را بررسی کنید و حاشیه اطمینان مناسبی در نظر بگیرید.
۴. سرعت سوئیچینگ: در مدارهای فرکانس بالا یا منابع تغذیه سوئیچینگ، زمان بازیابی و سایر مشخصات دینامیکی اهمیت دارند.
۵. افت ولتاژ مستقیم: در مدارهای حساس به تلفات توان، افت ولتاژ دیود را بررسی کنید.
۶. توان و دما: شرایط دفع حرارت، دمای محیط و محدودیت‌های نصب را در نظر بگیرید.
۷. نوع بسته‌بندی: ابعاد و نوع پایه‌های قطعه باید با طراحی برد سازگار باشند.
۸. دیتاشیت: مشخصات مدل مورد نظر را از دیتاشیت سازنده بررسی کنید.
آیا می‌توان دیود را با مدل دیگری جایگزین کرد؟
بله، در بعضی شرایط می‌توان از مدل جایگزین استفاده کرد؛ اما مشابه بودن ظاهر یا حتی نام خانواده دیود برای جایگزینی کافی نیست.
مدل جایگزین باید از نظر ولتاژ معکوس، جریان مستقیم، افت ولتاژ، توان، سرعت سوئیچینگ، نوع بسته‌بندی و سایر مشخصات مهم با مدار سازگار باشد.
برای مثال، جایگزین کردن یک دیود یکسوساز معمولی با دیود شاتکی یا دیود سریع، بدون بررسی شرایط مدار، ممکن است عملکرد مورد انتظار را تضمین نکند.
خرید دیود از تینو الکترونیک
برای خرید دیود مناسب، ابتدا نوع کاربرد و مشخصات مورد نیاز مدار خود را مشخص کنید. سپس مدل قطعه را با توجه به جریان، ولتاژ، سرعت سوئیچینگ، توان و نوع بسته‌بندی انتخاب کنید.
اگر قصد تعمیر یک برد الکترونیکی را دارید، بررسی کد قطعه قبلی و مشخصات دیتاشیت آن می‌تواند به انتخاب مدل جایگزین کمک کند. در مدارهای صنعتی و حساس، تطبیق دقیق مشخصات الکتریکی اهمیت ویژه‌ای دارد.
در تینو الکترونیک می‌توانید قطعات مورد نیاز پروژه‌های الکترونیکی و تعمیراتی خود را بر اساس مشخصات فنی جست‌وجو و انتخاب کنید. هنگام خرید، تطبیق مدل انتخابی با مدار را در اولویت قرار دهید تا از بروز مشکلات ناشی از انتخاب قطعه نامناسب جلوگیری شود.
سوالات متداول درباره دیود
دیود چه کاری انجام می‌دهد؟
دیود جریان الکتریکی را متناسب با جهت اتصال و ویژگی‌های ساختاری خود هدایت یا محدود می‌کند. کاربرد آن می‌تواند یکسوسازی، تثبیت ولتاژ، حفاظت مدار، تولید نور یا تشخیص نور باشد.
تفاوت آند و کاتد دیود چیست؟
آند و کاتد دو پایه اصلی دیود هستند. در دیود معمولی، برای بایاس مستقیم، آند معمولاً باید نسبت به کاتد در پتانسیل مثبت‌تری قرار بگیرد. نوار روی بدنه بسیاری از دیودهای محوری، کاتد را نشان می‌دهد؛ با این حال، علامت‌گذاری هر مدل باید بررسی شود.
چگونه دیود سوخته را تشخیص دهیم؟
تست اولیه با مولتی‌متر در حالت تست دیود می‌تواند به شناسایی اتصال کوتاه یا قطع‌شدگی کمک کند. با این حال، برای تشخیص دقیق باید نوع دیود و شرایط اندازه‌گیری در نظر گرفته شوند.
دیود زنر چه تفاوتی با دیود معمولی دارد؟
دیود زنر برای کار در ناحیه شکست معکوس و ایجاد ولتاژ مرجع یا تثبیت ولتاژ در محدوده مشخص طراحی شده است. دیود معمولی معمولاً برای کار پیوسته در ناحیه شکست معکوس طراحی نشده است.
دیود شاتکی چه مزیتی دارد؟
دیود شاتکی در بسیاری از کاربردها افت ولتاژ مستقیم کمتری دارد و برای بعضی مدارهای سوئیچینگ مناسب است. با این حال، جریان نشتی، ولتاژ معکوس و شرایط حرارتی آن باید بررسی شوند.
آیا دیود LED با دیود معمولی تفاوت دارد؟
بله. LED هنگام عبور جریان مناسب نور تولید می‌کند، در حالی که دیودهای معمولی عموماً برای هدایت جریان، یکسوسازی یا کاربردهای الکترونیکی دیگر استفاده می‌شوند. LED نیز به محدودسازی جریان مناسب نیاز دارد.
پل دیود چیست؟
پل دیود آرایشی از دیودها برای یکسوسازی تمام‌موج جریان متناوب است. این قطعه در منابع تغذیه و بسیاری از مدارهای تبدیل برق متناوب به جریان یک‌جهته استفاده می‌شود.
جمع‌بندی
دیود یکی از قطعات اساسی در مدارهای الکترونیکی است که در انواع مختلفی مانند یکسوساز، زنر، شاتکی، سریع، TVS، LED و پل دیود تولید می‌شود. هر نوع دیود برای شرایط و کاربرد مشخصی طراحی شده است.
برای انتخاب صحیح دیود، باید نوع کاربرد، جریان، ولتاژ معکوس، افت ولتاژ مستقیم، سرعت سوئیچینگ، توان و شرایط حرارتی را بررسی کنید. همچنین استفاده از دیتاشیت سازنده و تست اصولی قطعه، به انتخاب مطمئن‌تر و عیب‌یابی دقیق‌تر مدار کمک می‌کند.
آشنایی با انواع دیود و ویژگی‌های فنی آن‌ها، مسیر طراحی، تعمیر و نگهداری تجهیزات الکترونیکی را ساده‌تر می‌کند و احتمال انتخاب قطعه نامناسب را کاهش می‌دهد.
