ترانزیستور چیست؟ راهنمای جامع انواع ترانزیستور، کاربردها و روش تست
ترانزیستور یکی از مهم‌ترین قطعات نیمه‌رسانا در الکترونیک است که برای تقویت سیگنال، کنترل جریان و سوئیچینگ الکترونیکی استفاده می‌شود. این قطعه در منابع تغذیه، بردهای الکترونیکی، تجهیزات صوتی، سیستم‌های کنترلی، مدارهای مخابراتی و دستگاه‌های صنعتی کاربرد گسترده‌ای دارد.
از ترانزیستورهای کوچک مورد استفاده در مدارهای سیگنال تا مدل‌های قدرت که جریان‌های بالاتری را کنترل می‌کنند، هر نوع ترانزیستور برای شرایط کاری مشخصی طراحی شده است. انتخاب صحیح این قطعه می‌تواند بر عملکرد، پایداری و بازده مدار الکترونیکی تأثیر مستقیم بگذارد.
در این راهنمای تخصصی از تینو الکترونیک، با نحوه عملکرد ترانزیستور، انواع ترانزیستور، تفاوت NPN و PNP، ترانزیستورهای اثر میدان، مشخصات فنی، روش تست با مولتی‌متر و نکات مهم انتخاب و خرید این قطعه آشنا می‌شوید.
ترانزیستور چیست؟
ترانزیستور یک قطعه نیمه‌رسانا است که می‌تواند سیگنال الکتریکی را تقویت کند یا جریان عبوری از یک مسیر را کنترل کند. این قطعه در بسیاری از مدارها مانند یک کلید الکترونیکی یا عنصر تقویت‌کننده عمل می‌کند.
ترانزیستورها از مواد نیمه‌رسانا مانند سیلیکون ساخته می‌شوند و بر اساس ساختار داخلی خود، در گروه‌های مختلفی قرار می‌گیرند. دو خانواده شناخته‌شده ترانزیستور عبارت‌اند از:
ترانزیستور دوقطبی یا BJT: برای کنترل جریان کلکتور با استفاده از جریان پایه به کار می‌رود.
ترانزیستور اثر میدان یا FET: با استفاده از میدان الکتریکی، هدایت جریان بین دو پایه اصلی را کنترل می‌کند.
ترانزیستورها در مدارهای دیجیتال و آنالوگ نقش مهمی دارند. در مدارهای دیجیتال، از آن‌ها برای پیاده‌سازی کلیدهای الکترونیکی استفاده می‌شود؛ در حالی که در مدارهای آنالوگ می‌توانند برای تقویت سیگنال‌های صوتی، اندازه‌گیری و پردازش سیگنال به کار بروند.
ترانزیستور چگونه کار می‌کند؟
نحوه عملکرد ترانزیستور به نوع ساختار آن بستگی دارد. در یک ترانزیستور BJT، جریان کوچکی که به پایه کنترل وارد می‌شود، می‌تواند جریان بزرگ‌تری را بین دو پایه دیگر کنترل کند. در ترانزیستورهای اثر میدان، ولتاژ اعمال‌شده به پایه کنترل، شرایط هدایت جریان را تغییر می‌دهد.
به همین دلیل، ترانزیستور می‌تواند در دو کاربرد مهم مورد استفاده قرار گیرد:
۱. ترانزیستور به‌عنوان کلید الکترونیکی
در حالت سوئیچینگ، ترانزیستور برای روشن و خاموش کردن یک مسیر جریان استفاده می‌شود. این روش در کنترل LED، راه‌اندازی رله، کنترل بارهای الکترونیکی و مدارهای دیجیتال کاربرد دارد.
برای مثال، یک ترانزیستور مناسب می‌تواند با دریافت سیگنال کنترلی از یک مدار میکروکنترلر، مسیر جریان یک بار را وصل یا قطع کند. در این کاربرد باید جریان و ولتاژ بار، توان تلف‌شده و شرایط حرارتی ترانزیستور بررسی شود.
۲. ترانزیستور به‌عنوان تقویت‌کننده
در مدارهای تقویت‌کننده، تغییر کوچک در سیگنال ورودی می‌تواند تغییر بزرگ‌تری در سیگنال خروجی ایجاد کند. ترانزیستورهای مناسب در تقویت‌کننده‌های صوتی، مدارهای دریافت سیگنال و تجهیزات اندازه‌گیری به کار می‌روند.
برای عملکرد صحیح در حالت تقویت، نقطه کاری ترانزیستور باید به‌درستی تنظیم شود. انتخاب نامناسب قطعه یا تنظیم نادرست مدار ممکن است باعث اعوجاج سیگنال، افزایش نویز یا ایجاد گرمای بیش از حد شود.

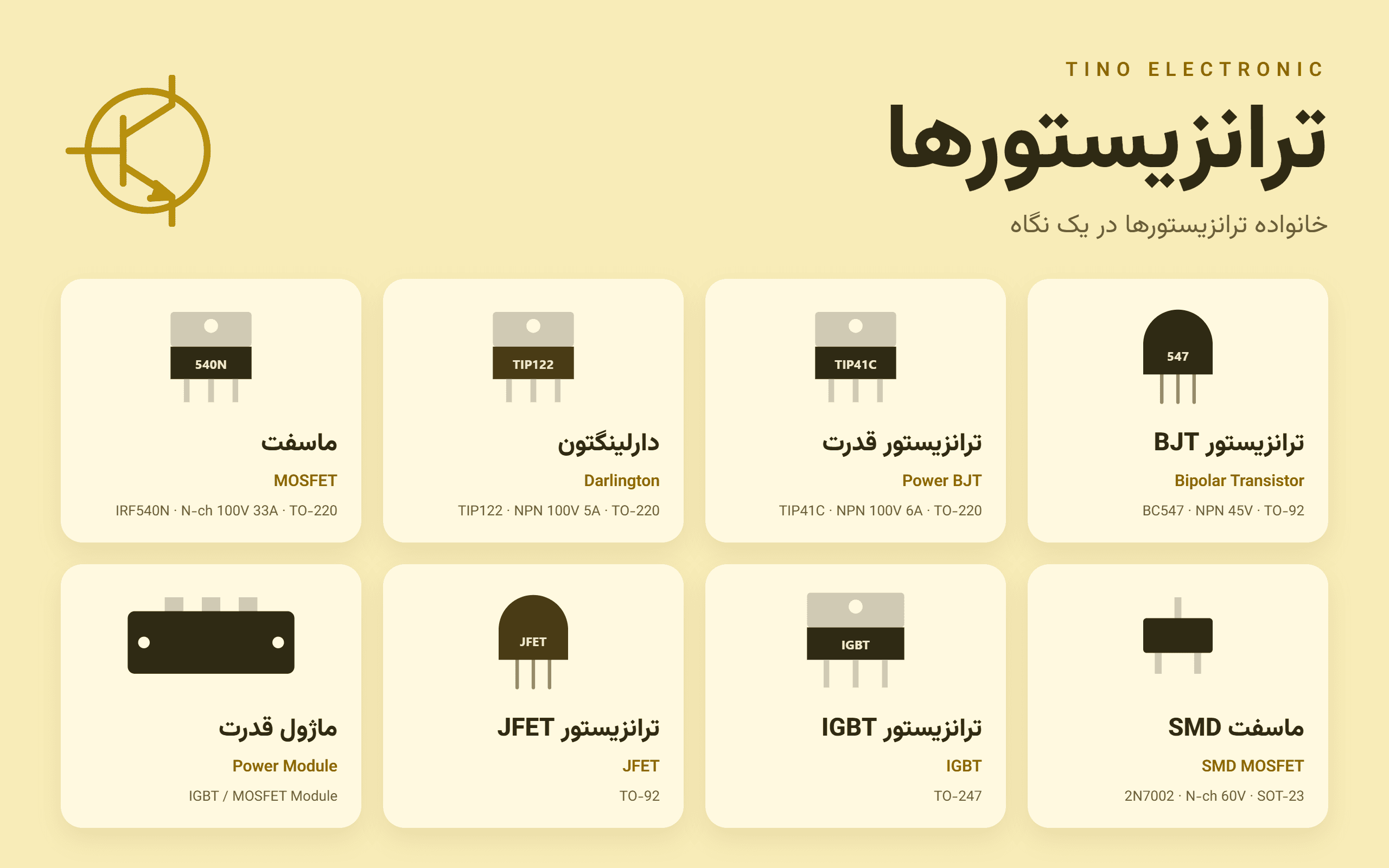

انواع ترانزیستور
ترانزیستورها از نظر ساختار، شیوه کنترل جریان، توان و کاربرد به چند گروه اصلی تقسیم می‌شوند.
۱. ترانزیستور دوقطبی BJT
ترانزیستور دوقطبی پیوندی یا BJT یکی از انواع رایج ترانزیستور است که از سه ناحیه نیمه‌رسانا تشکیل می‌شود و سه پایه اصلی دارد.
پایه‌های این ترانزیستور عبارت‌اند از:
امیتر (Emitter): یکی از مسیرهای اصلی عبور جریان
بیس (Base): پایه کنترل جریان
کلکتور (Collector): پایه دیگر مسیر اصلی جریان
ترانزیستورهای BJT در دو نوع اصلی NPN و PNP ساخته می‌شوند.
ترانزیستور NPN چیست؟
ترانزیستور NPN یکی از رایج‌ترین انواع ترانزیستور دوقطبی است. در کاربردهای متداول، با اعمال جریان مناسب به پایه بیس نسبت به امیتر، جریان بین کلکتور و امیتر کنترل می‌شود.
این ترانزیستورها در مدارهای سوئیچینگ، تقویت‌کننده‌ها، مدارهای درایور و سیستم‌های کنترلی کاربرد دارند.
در یک مدار سوئیچینگ متداول با ترانزیستور NPN، قطعه در مسیر اتصال بار به زمین قرار می‌گیرد. با اعمال سیگنال کنترلی مناسب به بیس از طریق مدار محدودکننده جریان، ترانزیستور می‌تواند بار را روشن یا خاموش کند.
البته میزان جریان بیس، ولتاژهای مجاز و نحوه اتصال باید بر اساس دیتاشیت و شرایط واقعی مدار تعیین شوند.
ترانزیستور PNP چیست؟
ترانزیستور PNP نیز یک ترانزیستور دوقطبی است، اما قطبیت ولتاژها و جهت جریان‌های آن نسبت به نوع NPN متفاوت است.
این ترانزیستور در بسیاری از مدارها برای کنترل بار از سمت مثبت منبع تغذیه استفاده می‌شود. در یک کاربرد متداول، کاهش ولتاژ پایه بیس نسبت به امیتر می‌تواند باعث روشن شدن ترانزیستور شود.
ترانزیستورهای PNP در مدارهای سوئیچینگ، تقویت‌کننده‌ها و مدارهای کنترل مکمل کاربرد دارند.
تفاوت ترانزیستور NPN و PNP
مهم‌ترین تفاوت این دو نوع ترانزیستور در ساختار نیمه‌رسانا، قطبیت ولتاژهای لازم برای هدایت و جهت جریان متعارف است.
در بسیاری از مدارهای ساده، ترانزیستور NPN برای سوئیچینگ سمت زمین و ترانزیستور PNP برای سوئیچینگ سمت مثبت منبع تغذیه استفاده می‌شود. با این حال، این کاربردها محدود به یک روش طراحی نیستند.
نکته مهم این است که نمی‌توان تنها بر اساس ظاهر یا تعداد پایه‌ها، ترانزیستور NPN و PNP را از یکدیگر تشخیص داد. کد قطعه و دیتاشیت سازنده باید بررسی شوند.
۲. ترانزیستور اثر میدان FET
ترانزیستور اثر میدان یا FET گروه دیگری از ترانزیستورهاست که هدایت جریان آن‌ها با استفاده از میدان الکتریکی کنترل می‌شود.
در این خانواده، پایه‌های اصلی معمولاً شامل گیت، درین و سورس هستند. ساختار و رفتار دقیق این پایه‌ها به نوع ترانزیستور بستگی دارد.
ترانزیستورهای اثر میدان در مدارهای دیجیتال، منابع تغذیه، کنترل توان، مدارهای آنالوگ و بسیاری از تجهیزات الکترونیکی استفاده می‌شوند.
ماسفت چیست؟
ماسفت یا MOSFET یکی از مهم‌ترین انواع ترانزیستورهای اثر میدان است. نام آن از عبارت Metal-Oxide-Semiconductor Field-Effect Transistor گرفته شده است.
در ماسفت، ولتاژ گیت شرایط هدایت جریان بین درین و سورس را کنترل می‌کند. بسیاری از ماسفت‌ها برای سوئیچینگ سریع و کنترل توان طراحی شده‌اند.
ماسفت‌ها در منابع تغذیه سوئیچینگ، کنترل موتور، مبدل‌های الکترونیکی، سیستم‌های مدیریت باتری و مدارهای دیجیتال کاربرد دارند.
از مشخصات مهم ماسفت می‌توان به ولتاژ درین به سورس، جریان مجاز، مقاومت روشن بودن، ولتاژ آستانه گیت، بار گیت و توان قابل اتلاف اشاره کرد.
نکته: ولتاژ آستانه گیت به‌تنهایی نشان نمی‌دهد که ماسفت در جریان مورد نیاز مدار کاملاً روشن خواهد شد. برای انتخاب صحیح، باید مشخصات مقاومت روشن بودن در ولتاژ گیت مناسب بررسی شود.
تفاوت BJT و ماسفت
BJT با جریان پایه کنترل می‌شود، در حالی که ماسفت عمدتاً با ولتاژ گیت کنترل می‌شود. این تفاوت باعث می‌شود روش راه‌اندازی، تلفات و ویژگی‌های سوئیچینگ آن‌ها متفاوت باشد.
در بسیاری از مدارهای سوئیچینگ توان، ماسفت به دلیل مقاومت روشن بودن پایین و امکان کنترل مناسب با ولتاژ گیت انتخاب می‌شود. در مقابل، BJT در برخی مدارهای تقویت سیگنال و سوئیچینگ همچنان انتخاب مناسبی است.
انتخاب بین این دو خانواده به ولتاژ، جریان، فرکانس سوئیچینگ، مدار راه‌انداز، تلفات و هزینه بستگی دارد.
۳. ترانزیستور قدرت
ترانزیستورهای قدرت برای کنترل جریان یا توان بالاتر طراحی می‌شوند. این قطعات در منابع تغذیه، درایورهای بار، کنترل موتور، تجهیزات صنعتی و مدارهای مدیریت انرژی کاربرد دارند.
ترانزیستور قدرت ممکن است از نوع BJT، ماسفت یا ساختارهای دیگری مانند IGBT باشد.
در انتخاب این قطعات، توجه به جریان و ولتاژ مجاز به‌تنهایی کافی نیست. توان تلف‌شده، مقاومت حرارتی، شرایط نصب، نوع هیت‌سینک و محدوده عملکرد ایمن نیز باید بررسی شوند.
ترانزیستور IGBT
IGBT نوعی قطعه نیمه‌رسانای قدرت است که ویژگی‌هایی از ترانزیستورهای اثر میدان و ترانزیستورهای دوقطبی را ترکیب می‌کند.
این قطعه در کاربردهایی مانند اینورترها، درایوهای موتور، تجهیزات صنعتی و سامانه‌های کنترل توان استفاده می‌شود.
انتخاب IGBT باید بر اساس ولتاژ، جریان، سرعت سوئیچینگ، تلفات هدایت و سوئیچینگ و شرایط حرارتی انجام شود.
۴. ترانزیستور سیگنال کوچک
ترانزیستورهای سیگنال کوچک برای پردازش و تقویت سیگنال‌هایی با توان پایین‌تر طراحی شده‌اند.
این قطعات در مدارهای صوتی، حسگرها، مدارهای تقویت سیگنال، تجهیزات مخابراتی و مدارهای کنترلی کاربرد دارند.
ویژگی‌هایی مانند بهره جریان، نویز، فرکانس کاری و ظرفیت‌های داخلی در انتخاب این گروه اهمیت دارند.
۵. ترانزیستور دارلینگتون
ترانزیستور دارلینگتون از ترکیب دو ترانزیستور به‌گونه‌ای تشکیل می‌شود که بهره جریان کلی بالاتری ایجاد کند.
این ساختار می‌تواند برای کنترل بارهایی که به جریان کنترلی بیشتری نیاز دارند، مفید باشد. برخی قطعات دارلینگتون به‌صورت یکپارچه در یک بسته‌بندی تولید می‌شوند.
در انتخاب این ترانزیستورها باید افت ولتاژ در حالت روشن، توان تلف‌شده، جریان مجاز و شرایط حرارتی بررسی شود. بهره جریان بالا به‌تنهایی به معنای مناسب بودن قطعه برای هر کاربردی نیست.
پایه‌های ترانزیستور را چگونه تشخیص دهیم؟
تشخیص پایه‌های ترانزیستور برای نصب صحیح و جلوگیری از آسیب به قطعه اهمیت زیادی دارد.
در ترانزیستورهای BJT، سه پایه بیس، کلکتور و امیتر هستند. در ماسفت‌ها، پایه‌ها معمولاً گیت، درین و سورس نام دارند.
ترتیب پایه‌ها بر اساس نوع قطعه و بسته‌بندی متفاوت است. برای مثال، دو ترانزیستور با ظاهر مشابه ممکن است ترتیب پایه متفاوتی داشته باشند.
برای تشخیص صحیح پایه‌ها:
۱. کد کامل درج‌شده روی بدنه قطعه را پیدا کنید.
۲. دیتاشیت سازنده را بررسی کنید.
۳. نقشه پایه‌ها را با نمای قطعه در دیتاشیت تطبیق دهید.
۴. هنگام نصب، جهت قرارگیری قطعه و اتصال صحیح پایه‌ها را بررسی کنید.
در بسته‌بندی‌هایی مانند TO-92، TO-220 و SMD، ترتیب پایه‌ها لزوماً یکسان نیست. بنابراین، نباید صرفاً بر اساس تجربه قبلی یا ظاهر قطعه تصمیم گرفت.
مشخصات فنی مهم ترانزیستور
برای انتخاب ترانزیستور مناسب، لازم است مشخصات فنی آن با شرایط مدار مطابقت داشته باشد.
حداکثر ولتاژ
ترانزیستورها محدودیت ولتاژ مشخصی دارند. در BJT ممکن است ولتاژ کلکتور به امیتر اهمیت داشته باشد؛ در ماسفت نیز ولتاژ درین به سورس از مشخصات اصلی است.
در طراحی مدار باید بیشترین ولتاژ مورد انتظار و پالس‌های احتمالی در نظر گرفته شوند.
جریان کلکتور یا درین
این مشخصه به نوع ترانزیستور بستگی دارد. در BJT معمولاً جریان کلکتور و در ماسفت جریان درین بررسی می‌شود.
جریان مجاز اعلام‌شده در دیتاشیت به شرایط آزمون، دما و دفع حرارت وابسته است. به همین دلیل، جریان قابل تحمل واقعی ممکن است در مدار عملی کمتر از مقدار تبلیغ‌شده در مشخصات اولیه باشد.
بهره جریان
در ترانزیستورهای BJT، بهره جریان یا hFE نسبت جریان کلکتور به جریان بیس را در شرایط مشخص نشان می‌دهد.
این پارامتر می‌تواند با جریان، دما و نمونه قطعه تغییر کند. در طراحی سوئیچینگ نباید تنها به مقدار معمول بهره جریان تکیه کرد.
توان قابل اتلاف
توان قابل اتلاف نشان می‌دهد ترانزیستور تحت شرایط تعریف‌شده چه مقدار توان را می‌تواند به گرما تبدیل کند و همچنان در محدوده مجاز باقی بماند.
دفع حرارت، دمای محیط و مقاومت حرارتی قطعه در این موضوع نقش مهمی دارند.
فرکانس کاری
در مدارهای فرکانس بالا، مشخصات دینامیکی ترانزیستور اهمیت زیادی پیدا می‌کنند. زمان سوئیچینگ، ظرفیت‌های داخلی و بهره در فرکانس‌های مختلف می‌توانند بر عملکرد مدار تأثیر بگذارند.
ولتاژ گیت و مقاومت روشن بودن در ماسفت
در ماسفت، ولتاژ گیت مناسب و مقاومت روشن بودن از مشخصات مهم در کاربردهای سوئیچینگ هستند. مقاومت روشن بودن پایین‌تر می‌تواند تلفات هدایت را کاهش دهد، اما سایر پارامترها مانند بار گیت و شرایط حرارتی نیز باید بررسی شوند.
روش تست ترانزیستور با مولتی‌متر
مولتی‌متر می‌تواند برای بررسی اولیه برخی ترانزیستورها استفاده شود، اما روش تست به نوع قطعه بستگی دارد.
تست اولیه ترانزیستور BJT
یک ترانزیستور BJT از نظر عملکرد پایه‌ای تا حدی شبیه دو پیوند دیودی است که در پایه بیس مشترک‌اند. در بسیاری از مدل‌های سالم، حالت تست دیود مولتی‌متر می‌تواند برای بررسی اولیه این پیوندها مفید باشد.
مراحل کلی:
۱. برق مدار را قطع کنید و از تخلیه ایمن خازن‌ها مطمئن شوید.
۲. در صورت امکان، ترانزیستور را از مدار خارج کنید یا حداقل تأثیر مسیرهای موازی را در نظر بگیرید.
۳. مولتی‌متر را روی حالت تست دیود قرار دهید.
۴. پایه‌ها را با توجه به دیتاشیت یا روش معتبر شناسایی کنید.
۵. رفتار پیوند بیس به امیتر و بیس به کلکتور را در هر دو جهت بررسی کنید.
در بسیاری از ترانزیستورهای سیلیکونی سالم، پیوندها در یک جهت هدایت و در جهت معکوس هدایت بسیار کمی نشان می‌دهند. مقدار نمایش‌داده‌شده به نوع قطعه و شرایط اندازه‌گیری وابسته است.
اگر بین کلکتور و امیتر اتصال کوتاه وجود داشته باشد، ممکن است قطعه آسیب دیده باشد؛ اما تشخیص قطعی نیازمند بررسی نوع ترانزیستور و شرایط تست است.
تست ماسفت با مولتی‌متر
تست ماسفت با مولتی‌متر نسبت به BJT پیچیده‌تر است؛ زیرا ساختار گیت، دیود بدنه و بار ذخیره‌شده در گیت می‌توانند بر نتیجه اندازه‌گیری تأثیر بگذارند.
در بررسی اولیه باید موارد زیر در نظر گرفته شوند:
احتمال اتصال کوتاه بین گیت و سورس
احتمال اتصال کوتاه بین گیت و درین
وضعیت دیود بدنه در ماسفت‌های دارای این ساختار
شرایط تخلیه بار گیت پیش از اندازه‌گیری
تفاوت روش تست ماسفت‌های کانال N و کانال P
تست ساده مولتی‌متر نمی‌تواند سلامت ماسفت را در تمام ولتاژها و جریان‌های کاری تضمین کند. برای کاربردهای حساس، باید از روش آزمون مناسب و مشخصات دیتاشیت استفاده شود.
علائم خرابی ترانزیستور
ترانزیستور ممکن است در اثر اضافه‌جریان، افزایش دما، ولتاژ بیش از حد مجاز، اتصال اشتباه پایه‌ها یا خرابی قطعات دیگر مدار آسیب ببیند.
برخی نشانه‌های احتمالی عبارت‌اند از:
اتصال کوتاه بین پایه‌ها
قطع شدن مسیر هدایت
افزایش غیرعادی دمای قطعه
روشن یا خاموش ماندن ناخواسته بار
اختلال در تقویت سیگنال
تغییر رفتار مدار نسبت به شرایط مورد انتظار
این علائم به‌تنهایی برای تشخیص قطعی خرابی کافی نیستند. گاهی علت اصلی از قطعات جانبی، مدار راه‌انداز، بار متصل‌شده یا شرایط تغذیه ناشی می‌شود.
هنگام تعویض ترانزیستور، بررسی علت اصلی خرابی اهمیت دارد؛ زیرا اگر مشکل مدار برطرف نشود، قطعه جایگزین نیز ممکن است آسیب ببیند.
راهنمای انتخاب و خرید ترانزیستور
برای خرید ترانزیستور مناسب، ابتدا نوع کاربرد مدار را مشخص کنید. آیا قطعه برای تقویت سیگنال استفاده می‌شود، نقش کلید الکترونیکی دارد یا باید توان بالاتری را کنترل کند؟
پس از مشخص کردن کاربرد، این موارد را بررسی کنید:
۱. نوع ترانزیستور: مشخص کنید به BJT، ماسفت، IGBT یا نوع دیگری نیاز دارید.
۲. ولتاژ کاری: بیشترین ولتاژ مورد انتظار مدار را با محدوده مجاز قطعه مقایسه کنید.
۳. جریان مورد نیاز: جریان بار باید با مشخصات قطعه و شرایط دفع حرارت سازگار باشد.
۴. توان تلف‌شده: بررسی کنید قطعه در شرایط واقعی مدار بیش از محدوده مجاز گرم نشود.
۵. مشخصات کنترلی: در BJT جریان بیس و در ماسفت ولتاژ گیت و مقاومت روشن بودن اهمیت دارند.
۶. فرکانس کاری: برای سوئیچینگ سریع یا تقویت سیگنال‌های فرکانس بالا، مشخصات دینامیکی را بررسی کنید.
۷. نوع بسته‌بندی: ابعاد قطعه و ترتیب پایه‌ها باید با طراحی برد سازگار باشند.
۸. دیتاشیت: اطلاعات مدل انتخابی را از سازنده بررسی کنید.
آیا می‌توان ترانزیستور را با مدل دیگری جایگزین کرد؟
بله، اما جایگزینی ترانزیستور باید با بررسی دقیق مشخصات فنی انجام شود. مدل جایگزین باید از نظر ولتاژ، جریان، توان، ویژگی‌های کنترلی، سرعت سوئیچینگ، ترتیب پایه‌ها و نوع بسته‌بندی با مدار سازگار باشد.
برای مثال، صرفاً برابر بودن جریان نامی دو ترانزیستور به این معنی نیست که می‌توان آن‌ها را بدون بررسی بیشتر جایگزین یکدیگر کرد. تفاوت در بهره جریان، ولتاژ کنترل، مقاومت روشن بودن یا سرعت سوئیچینگ ممکن است عملکرد مدار را تغییر دهد.
خرید ترانزیستور از تینو الکترونیک
برای تهیه ترانزیستور مناسب پروژه‌های الکترونیکی، ابتدا مدل مورد نیاز یا مشخصات فنی قطعه را مشخص کنید. سپس نوع ترانزیستور، ولتاژ و جریان کاری، توان قابل اتلاف و بسته‌بندی را با نیاز مدار تطبیق دهید.
اگر قطعه‌ای را برای تعمیر برد انتخاب می‌کنید، بررسی کد قطعه اصلی و دیتاشیت آن می‌تواند از خرید مدل ناسازگار جلوگیری کند. در مدارهای صنعتی و حساس، مشخصات دقیق و شرایط کاری باید پیش از جایگزینی بررسی شوند.
در تینو الکترونیک می‌توانید قطعات مورد نیاز پروژه‌های الکترونیکی و تعمیراتی خود را بر اساس مشخصات فنی جست‌وجو و انتخاب کنید. انتخاب آگاهانه قطعه به کاهش خطا در مونتاژ و تعمیر مدار کمک می‌کند.
سوالات متداول درباره ترانزیستور
ترانزیستور چه کاربردی دارد؟
ترانزیستور برای تقویت سیگنال، سوئیچینگ، کنترل جریان و پردازش سیگنال در مدارهای الکترونیکی استفاده می‌شود.
تفاوت ترانزیستور NPN و PNP چیست؟
تفاوت اصلی این دو نوع در ساختار نیمه‌رسانا، قطبیت ولتاژهای لازم برای هدایت و جهت جریان متعارف است. روش اتصال و کنترل آن‌ها باید مطابق نوع ترانزیستور و طراحی مدار باشد.
تفاوت ترانزیستور BJT و ماسفت چیست؟
BJT با جریان پایه کنترل می‌شود، در حالی که ماسفت عمدتاً با ولتاژ گیت کنترل می‌شود. این دو خانواده از نظر روش راه‌اندازی، تلفات و مشخصات سوئیچینگ تفاوت دارند.
چگونه ترانزیستور را با مولتی‌متر تست کنیم؟
برای بررسی اولیه BJT می‌توان از حالت تست دیود مولتی‌متر استفاده کرد و پیوندهای پایه بیس را بررسی کرد. تست ماسفت به توجه بیشتری به ساختار گیت و دیود بدنه نیاز دارد. روش دقیق باید با توجه به نوع قطعه تعیین شود.
آیا ترانزیستور و ماسفت یکی هستند؟
ماسفت یکی از انواع ترانزیستورهای اثر میدان است. در کاربردهای عمومی، واژه ترانزیستور ممکن است به BJT یا خانواده‌های دیگر نیز اشاره کند.
ترانزیستور قدرت چیست؟
ترانزیستور قدرت برای کنترل جریان یا توان بالاتر طراحی می‌شود و در منابع تغذیه، کنترل موتور، اینورترها و تجهیزات صنعتی کاربرد دارد. دفع حرارت و رعایت محدوده عملکرد ایمن در این قطعات اهمیت ویژه‌ای دارد.
هنگام خرید ترانزیستور چه مشخصاتی مهم است؟
نوع قطعه، ولتاژ، جریان، توان، مشخصات کنترلی، سرعت سوئیچینگ، ترتیب پایه‌ها و نوع بسته‌بندی از مهم‌ترین موارد هستند. انتخاب نهایی باید بر اساس دیتاشیت و شرایط واقعی مدار انجام شود.
جمع‌بندی
ترانزیستور یکی از قطعات اساسی الکترونیک است که برای تقویت سیگنال، کنترل جریان و سوئیچینگ استفاده می‌شود. این قطعه در خانواده‌های مختلفی مانند BJT، ماسفت، ترانزیستورهای قدرت، ترانزیستورهای سیگنال کوچک و IGBT تولید می‌شود.
برای انتخاب صحیح ترانزیستور باید نوع کاربرد، ولتاژ و جریان کاری، توان قابل اتلاف، مشخصات کنترلی و شرایط حرارتی را در نظر گرفت. همچنین بررسی دیتاشیت و تشخیص صحیح پایه‌ها از بروز خطا در طراحی، مونتاژ و تعمیر مدار جلوگیری می‌کند.
آشنایی با انواع ترانزیستور و ویژگی‌های فنی آن‌ها، به انتخاب قطعه مناسب و درک بهتر عملکرد مدارهای الکترونیکی کمک می‌کند.
